Elektroinstallation - Drop Pool Installations- Und Bedienungsanleitung

D R O P

Elektroinstallation

Die Elektroinstallation darf nur von einem zugelassenen Elektroinstallateur durchgeführt
werden.
ACHTUNG! Schalten Sie den Strom erst ein, wenn der Pool mit Wasser gefüllt ist!
Der Outdoor Whirlpool muss an einen elektrischen Anschluss von 3 x 16 A, 400 V
(Starkstrom) ngeschlossen werden. Der elektrische Anschluss muss mit einem FI-
Schutzschalter abgesichert sein. Die elektrische Zuleitung kann durch den äußeren
Hohlraum einer beliebigen Ecke des Pools oder durch den Hebeschlitz am Boden des
Pools gebohrt werden. Das Drop Lampi Poolpaket ohne Zusatzheizung wird an 1 x 16
A, 230 V (Lichtstrom) Steckdose angeschlossen.
Die Seite, hinter der sich das Schaltfeld befindet, ist auf dem Pool markiert.
BITTE BEACHTEN! Drop X, Drop Vuolle, Drop S und Lähde müssen an einen 3 x
16 A, 400 V (Strom) Stromanschluss angeschlossen werden.Modelle: Lampi und Drop
Lähde 3 kW müssen an einen 1 x 16 A, 230 V Anschluss angeschlossen werden. Die
Modelle: Lampi und Drop Lähde 3 kW müssen an einen 3 x 16 A, 400 V-Anschluss
angeschlossen werden.
ACHTUNG! Die Leitungen müssen auf eine Länge von ca. 20 mm abisoliert und der
Erdungsanschluss muss entsprechend ausgeführt werden.
1. Vergewissern Sie sich, dass das Schwimmbecken bis zur Höhe der Oberflächenabsaugung
mit Wasser gefüllt ist.
2. Öffnen Sie die Serviceklappe, um Zugang zum Bedienfeld zu erhalten.
3. Schließen Sie das Stromkabel an das Bedienfeld an.
4. Schließen Sie die Wartungsklappe.

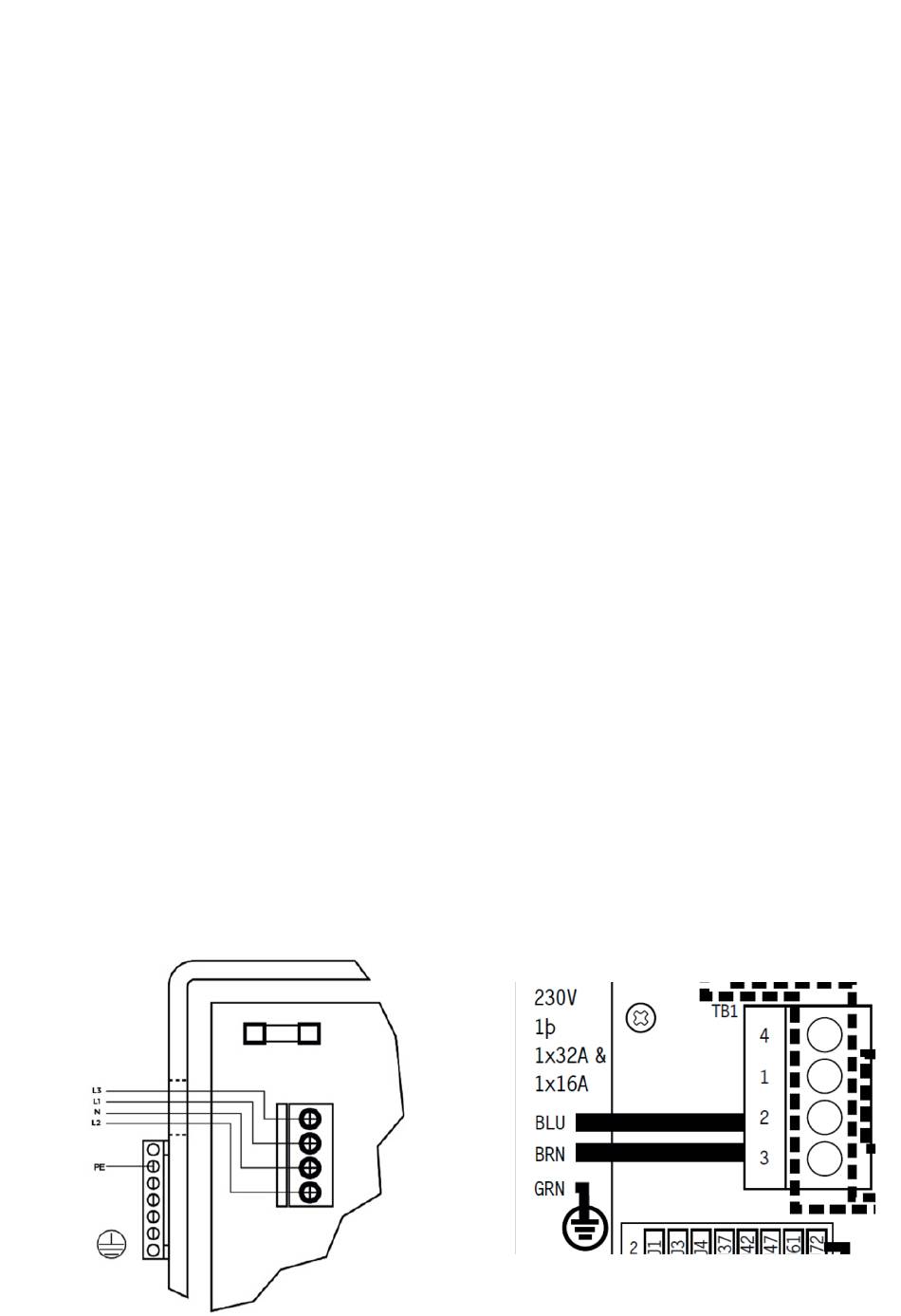

Elektrischer Installationsplan 6 kW 3 x 16 A, 400 V Elektrischer Installationsplan Lampi ohen
Zusatzheizung 3 kW 1 x 16 A, 230
