RaidSonic Technology ICY BOX IB-PCI208-HS Handbuch
Pcie erweiterungskarte mit m.2 m-key sockel für eine nvme ssd
Inhaltszusammenfassung für RaidSonic Technology ICY BOX IB-PCI208-HS

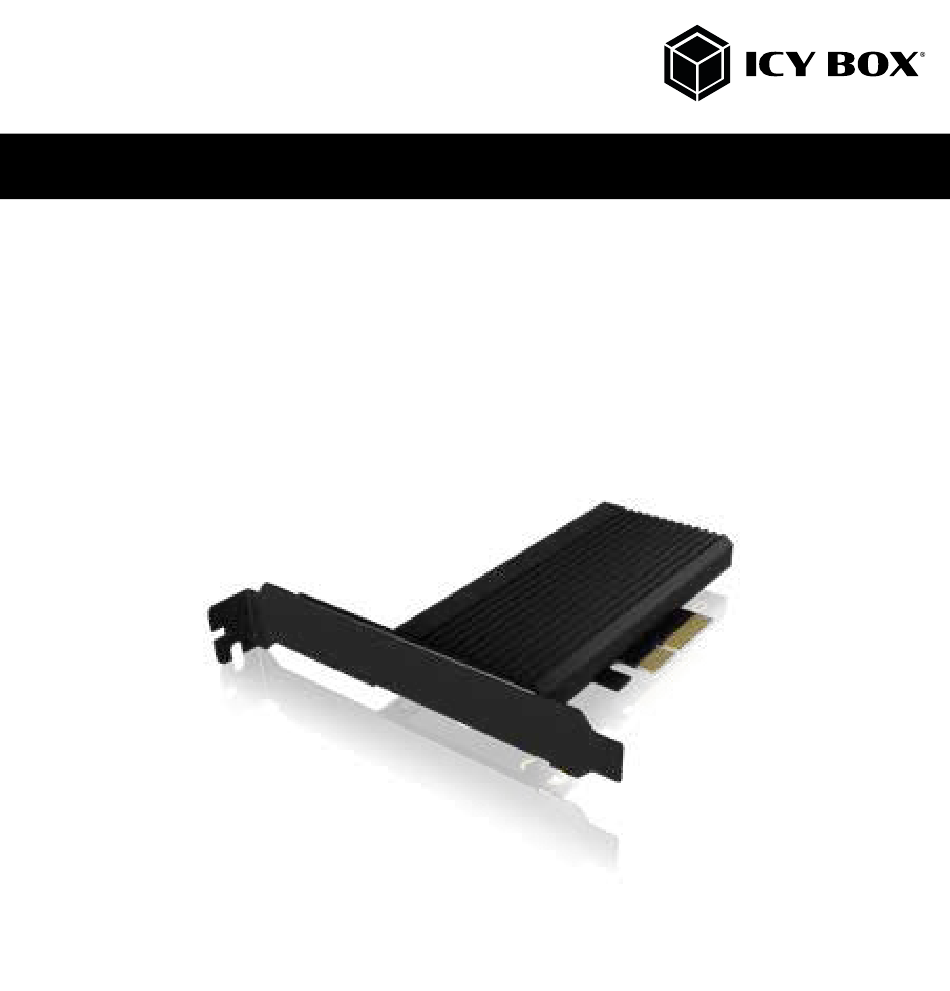

- Seite 1 Manual IB-PCI208-HS PCIe extension card with M.2 M-Key socket for a NVMe SSD Handbuch IB-PCI208-HS PCIe Erweiterungskarte mit M.2 M-Key Sockel für eine NVMe SSD...
-
Seite 3: Sicherheitshinweise Ib-Pci208-Hs
Sicherheitshinweise IB-PCI208-HS Manual IB-PCI208-HS Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beach- ten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahr- scheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden. warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Ver- GEFAHR letzungen führen wird. - Seite 4 Manual IB-PCI208-HS 2. Gefahren während Montage (wenn vorgesehen) Scharfkantige Bauteile VORSICHT Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich • vor Montage, Betriebsanleitung lesen • Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden • Bauteile nicht mit Gewalt zusammensetzen • geeignetes Werkzeug verwenden •...
- Seite 5 Manual IB-PCI208-HS 6. Reinigung des Gerätes Schädigende Reinigungsmittel ACHTUNG Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät • vor Reinigung, das Gerät außer Betrieb nehmen • aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet • nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist •...
-
Seite 13: Verpackungsinhalt
Manual IB-PCI208-HS Überblick Kein freier M.2 NVMe Steckplatz mehr auf Ihrem Mainboard? Kein Problem! Verwenden Sie einfach die ICY BOX IB-PCI208-HS auf einem freien PCIe x4 Steckplatz. Mit PCIe 4.0 x4 erreicht Ihre M.2 NVMe SSD das nächste Level der Datentransferraten. Bis zu 64 Gbit/s werden mit PCIe 4.0 unterstützt. In Bereichen wie diesem muss Ihre M.2 NVMe SSD gekühlt werden, um Leistungsverluste zu vermeiden. - Seite 14 Manual IB-PCI208-HS Hauptmerkmale • M.2 PCIe NVMe zu PCIe 4.0 x4 • Datentransferrate bis zu 64 Gbit/s • Unterstützt M.2 22x30/42/60/80 NVMe SSDs • Kühlkörper aus Aluminium inkl. Wärmeleitpads • Verwendung von zweiseitig bestückten SSDs möglich • Low und Full-Profile Slotblech Systemanforderungen Einen freien PCIe 4.0 x4 Slot auf dem Mainboard Hinweis: Abwärtskompatibel zu PCIe 3.0/2.0...
- Seite 15 Manual IB-PCI208-HS Drücken Sie die M.2 SSD nach unten und befestigen Sie sie von unten mit der silbernen Flachkopfschraube (H) am hinteren Ende der M.2 SSD. Nehmen Sie das Wärmeleitpad und entfernen Sie die Schutzfolie auf beiden Seiten und bringen Sie sie auf der M.2 SSD an. Das Wärmeleitpad haftet selbständig.
- Seite 16 Manual IB-PCI208-HS Befestigen Sie den Kühlkörper mit den 4 kleinen schwarzen Schrauben (I) an allen vier Ecken. Je nachdem, welches Gehäuse Sie verwenden, befestigen Sie das Full- oder half-Profile Slotblech mit den großen schwarzen Schrauben (J). Hinweis: Bevor Sie mit der Installation auf dem Mainboard beginnen, vergewissern Sie sich, dass Ihr Körper elektrisch entladen ist.
- Seite 17 Manual IB-PCI208-HS Bitte nehmen Sie folgende wichtige Hinweise zur Inbetriebnahme zur Kenntnis •Die externe SSD kann nicht im laufenden Betrieb des Rechners angeschlossen oder von diesem getrennt werden. •Eine neue SSD muss vom Betriebssystem erst initialisiert, partitioniert und formatiert werden, um vom System angezeigt zu werden.
