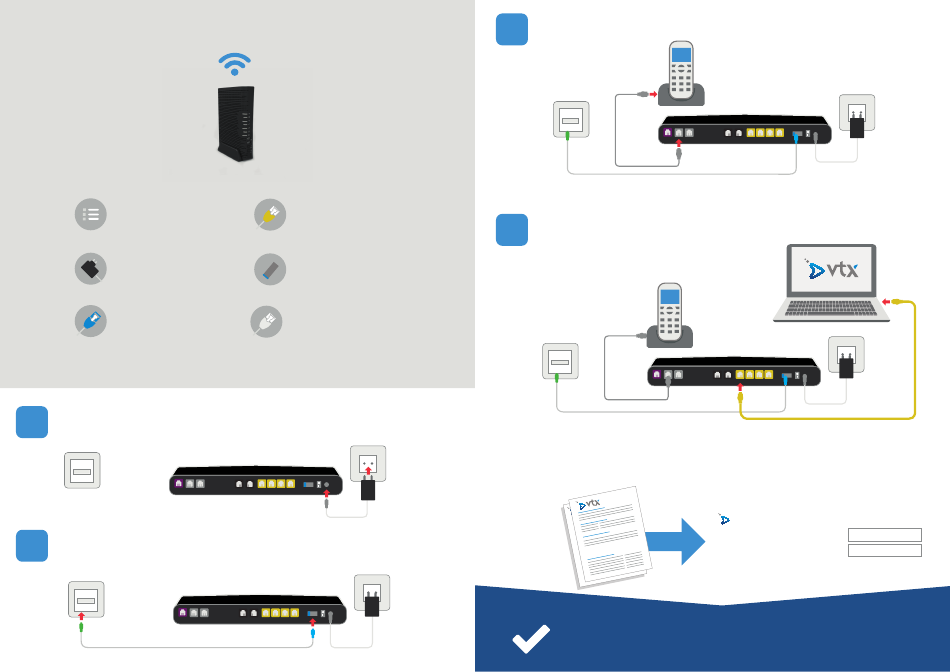

vtx box Installationsanleitung Seite 2
DAS HABEN SIE ERHALTEN:
Konfi gurationsblatt
Netzadapter für die
VTXbox
Glasfaserkabel
Schliessen Sie die VTXbox mit dem Netzadapter an Ihre Steckdose an.
1
1 2 3 4
DSL
1
TEL.
2
Stecken Sie das grüne Ende des Glasfaserkabels in die Glasfasersteckdose (Port Nr.2)
2
und das blaue Ende in den Glasfaserport, in dem schon das SFP-Modul steckt.
1 2 3 4
DSL
1
TEL.
2
Glasfaserkabel
RJ45-Kabel (gelb) zum Anschluss
an einen Computer oder ein
Netzwerk
SFP-Modul (steckt schon im
Glasfaserport der VTXbox)
RJ11-Telefonkabel
1
ISDN
2
1
2
3
4
1
ISDN
2
1
2
3
4
3
Schliessen Sie Ihr Telefon an den Port Tel. 1 an.
1 2 3 4
DSL
1
TEL.
Glasfaserkabel
Verbinden Sie Ihren Computer mit der VTXbox:
4
- entweder mit dem gelben RJ45-Kabel, das Sie an den Port LAN 1 anschliessen, oder
- über die WLAN-Verbindung.
1 2 3 4
DSL
1
2
TEL.
Glasfaserkabel
Um Ihren Computer mit der WLAN zu verbinden, geben Sie bitte die Nummer
des WLAN-Schlüssels (Wireless Key) ein. Diese Nummer fi nden Sie auf dem
Konfi gurationsblatt, das Sie mit Ihrer VTXbox erhalten haben. Dieses Blatt steht
auch im VTX-Kiosk zur Verfügung.
Jetzt sind Sie mit dem Internet verbunden
UND KÖNNEN SURFEN!
2
1
ISDN
2
1
2
3
4
1
ISDN
2
1
2
3
4
EINSTELLUNGEN FÜR IHR WLAN
Ihre WLAN-SSID:
XXXXXX
Ihr WLAN-Passwort:
XXXXXX
