Inhaltszusammenfassung für WOOD feeling 91897

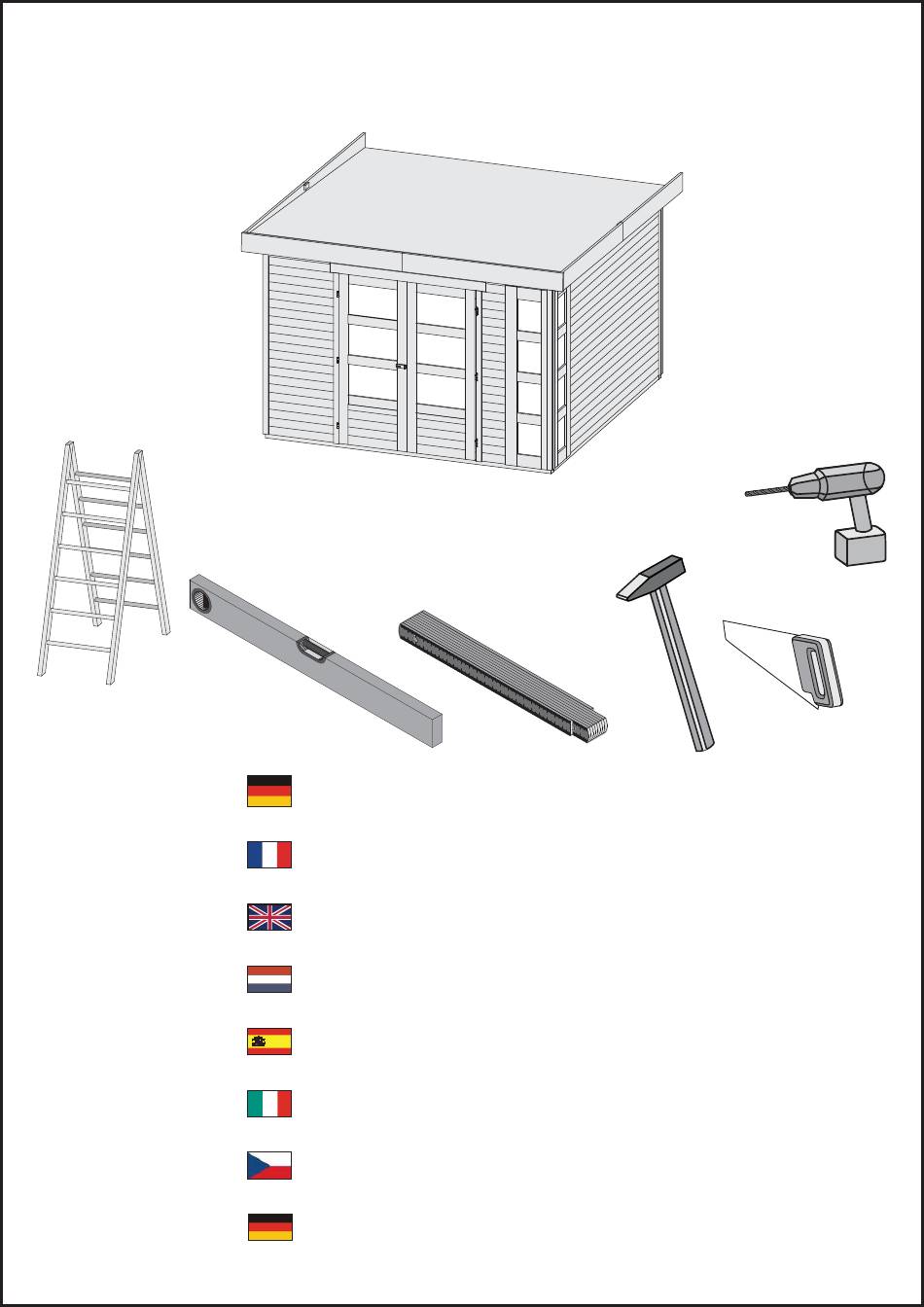

- Seite 1 22.10.2018 91897 92056 91882 91883 Aufbauanleitung notice de montage Building Instructions montagehandleiding Instrucciones de construcción Istruzioni per il montaggio Montážní návod Service-Hotline:+49 421 38693 33...
- Seite 2 Vergleichen Sie zuerst die Material- Nejprve překontrolujte obsah balení En primer lugar, compare la lista de ma- liste mit Ihrem Paketinhalt! Bitte haben Sie podle materiálového listu! Mějte pochopení pro terial con el contenido del paquete. Rogamos Verständnis, dass Beanstandungen nur im nicht to, že případnou reklamací...
- Seite 3 ID 68586 ID 16034 B 15 B 15 B 15 B 15 B 16 B 16 B 10 B 14 (3x) B 10 B 14 (3x) B 14 (3x) B 12 B 17 B 17 B 11 B 17 B 18 B 19 B 18 B 12...
- Seite 4 Nicht im Lieferumfang enthalten No forman parte del suministro Niet bijgeleverd Non incluso Not included V ceně není zahrnuto Non comprises dans la livraison B 20 Ø3mm 4,5×80 02.1 90° B 20 B 20 = A 02.2 B 20 = A 02.3 B 20 02.4...
- Seite 5 Ø3mm 4×50 B 17 B 17 B 19 B 18 03.1 03.2 03.4 03.3 03.1 03.2 14mm 14mm 18mm 18mm 03.3 03.4 18mm 14mm 18mm...
- Seite 6 Leim! Achten Sie auf die gleiche Höhe Lijm! Besteed aandacht aan de dezelfde hoogte Colla! Prestare attenzione alla stessa altezza Glue! Look for the same height Pegamento! Prestar atención a la misma altura Klíh! Dávejte pozor na stejnou výšku Colle! Faites attention à la même hauteur 04.1 Ø3mm 4×50...
- Seite 7 05.1 Ø3mm 4×30 Bündig! Affl eurement! Gelijk! 07.1 Aras! Flush! Combacia! Stejný ! B 19 05.2 Ø3mm 4×30 Bündig! Affl eurement! Gelijk! Aras! Flush! Combacia! Stejný ! 2 1 x 05.3 Ø3mm 4×50 B 18 05.3 30mm 05.4 Ø3mm 4×50 05.1 05.2 05.4...
- Seite 8 Ø3mm 4×50 126x 126x B 17 06.1 B 17 06.1 B 18 Ø3mm 4×50 B 17 B 17 07.1 07.1 07.1...
- Seite 9 Ø3mm 4×50 Bündig! Affl eurement! Gelijk! Aras! Flush! Ø3mm 4×50 Combacia! Stejný ! 2x U 4...
- Seite 10 Ø3mm 4×40 11.1 Bündig! Affl eurement! Gelijk! Aras! Flush! Combacia! Stejný ! 11.1 Bündig! Affl eurement! Gelijk! Aras! Flush! Combacia! Stejný !
- Seite 11 14.1 Bündig! Affl eurement! B 11 Gelijk! Aras! B 11 Flush! Combacia! B 11 Stejný ! 14.1 Ø3mm 4×30 16.1 16.1...
- Seite 12 Ø3mm 4×30 B 10 B 11 B 11 B 10 B 11 B 11 17.1 17.2 17.3 17.4 17.1 17.2 B 10 B 10 B 10 B 10 17.3 17.4 B 11 B 11 B 11 B 11...
- Seite 13 Ø3mm 4×30 18.1 Bündig! 18.2 Affl eurement! Gelijk! Aras! 18.1 Flush! Combacia! Stejný ! 18.2 342mm...
- Seite 14 20.1 B 8=367 B 8=342 20.1 Ø3mm 4×30 B 8=367 B 8=342...
- Seite 15 Ø3mm 4×30 23.1 23.2 21.1 21.2...
- Seite 16 Ø3mm 4×70 4×70 Ø3mm Bündig! Affl eurement! 3 x B 14 Gelijk! Aras! Flush! Combacia! Stejný ! Ø3mm 4×20 23.1 B 14 B 14 B 14 Bündig! Affl eurement! Gelijk! Aras! Flush! 23.1 Combacia! Stejný ! B 14 B 14 B 14...
- Seite 17 Ø3mm 4×30 24.1 B 12 B 12 24.1 Ø3mm B 12 4×30...
- Seite 18 Lieber Kunde, achten Sie auf die richtige Aufbau-Variante! Geachte klant, let dan op de juiste montage-versie! Dear customer, pay attention to the correct design variant! Cher client, attention à la version de montage correct! Estimado cliente, prestar atención a la versión montaje correcto! Caro cliente, prestare attenzione alla versione corretto montaggio! Vážený...
- Seite 19 Ø3mm 4×50 150mm 150mm...
- Seite 20 Ø3mm 4×50 130mm 170mm...
- Seite 21 Ø3mm 4×50 170mm 130mm...
- Seite 22 Ø3mm 4×30 B 7 =1430mm B 7 =1480mm Ø3mm 4×30 B 7 =1430mm...
- Seite 23 Kleber Kleber Colle Colle Glue Glue Lijm Lijm Pegamento Pegamento Colla Colla Lepek Lepek Achtung, dies ist nur ein Verlegebeispiel! Nicht im Lieferumfang enthalten Note! This description is only an example! Niet bijgeleverd Attention, il s’agit uniquement d’un exemple de pose! Not included Non comprises dans la livraison Let op, dit is slechts een montagevoorbeeld!
- Seite 24 Ø3mm 4×30 B 7 =1480mm 32.1 Ø3mm 4×30 4 5 m m B 15 B 15 32.1 Bündig! B 16 B 16 Affl eurement! Gelijk! Aras! Flush! Combacia! 33.1 Stejný ! Ø3mm 4×30 B 14 B 14 33.1 Bündig! B 15 B 15 Affl...
- Seite 25 Ø3mm 4×50 B 3/15 Bündig! Affl eurement! Gelijk! B 3/15 Aras! Flush! Combacia! Stejný ! 1 3 0 m m 1 3 0 m m Ø3mm 4×50 B 3/16...
- Seite 26 36 A Ø3mm 4×35 36 B Ø3mm 4×35...
- Seite 27 Ø3mm Ø3mm 4×30 4×30 37.1 37.2 1 7 4 c m 38.1 37.1 37.2 Ø3mm 4×30 39.1 B 13 Bündig! 38.1 39.1 Affl eurement! Gelijk! Aras! Flush! Combacia! Stejný ! B 13 40.1-1 40.1 40.1 40.1-2 40.1...
- Seite 28 41.1-1 Ø3mm 4×30 41.2 41.1 41.1 41.1-2 41.1 41.2 43.1 Ø3mm 4×30 43.1...
- Seite 29 Ø3mm Ø3mm 4×30 4×30 37.1 37.2 1 7 4 c m 38.1 37.1 37.2 Ø3mm 4×30 39.1 B 13 Bündig! 38.1 39.1 Affl eurement! Gelijk! Aras! Flush! Combacia! Stejný ! B 13 40.1-1 40.1 40.1 40.1-2 40.1...
- Seite 30 41.1-1 Ø3mm 4×30 41.2 41.1 41.1 41.1-2 41.1 41.2 43.1 Ø3mm 4×30 43.1...
- Seite 31 Ø3mm 4×30 44.1 44.1-1 44.1-2 44.1-3...
- Seite 32 Ø3mm 4×16 45.1 Ø3mm 3,5x30 45.2 45.1-1 45.1-2 3,5x30 Ø10mm 3,5x30 4x16 45.2-1 45.2-1 3,5x30 Ø10mm 3,5x30 4x16...
- Seite 33 Silikon Silicone Silicón Nicht im Lieferumfang enthalten No forman parte del suministro Niet bijgeleverd Non incluso Not included V ceně není zahrnuto Non comprises dans la livraison...
