PLT TrackPilot Kurzanleitung

Kurzanleitung PLT Compact OBD

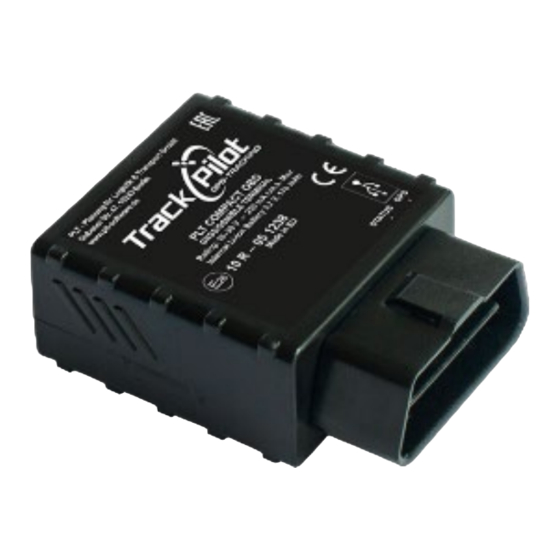

Das Ortungsmodul vom Typ PLT Compact OBD kann überall dort zur Ortung von PKW und leichten
Nutzfahrzeugen eingesetzt werden, wo ein fester Einbau nicht möglich ist. Voraussetzung für die
Verwendung ist ein OBD-2-Port im Fahrzeug.
Betriebsbeginn
1. Lokalisieren Sie den OBD-2-Port (auch OBD-2-Buchse oder
Diagnose-Anschlussbuchse etc. genannt) in Ihrem Fahrzeug
und stecken Sie das Compact OBD Modul fest auf die OBD-2-
Buchse auf. Informationen über die genaue Position des
Anschlusses entnehmen Sie bitte der Betriebsleitung des
Fahrzeugs. Der OBD-2-Port befindet sich i. d. R. im Fußraum auf
der Fahrerseite, in der Nähe des Sicherungskastens, unterhalb
des Armaturenbretts oder in der der Mittelkonsole.
2. Um einen durchgehenden GNSS- und GSM-Empfang zu
gewährleisten, stellen Sie sicher, dass das Modul nicht von
metallischen Gegenständen verdeckt wird.
3. Stellen Sie sicher, dass das Modul fest im OBD-Anschluss des
Fahrzeugs sitzt und den Fahrer während der Fahrt nicht in seiner
Bewegungsfreiheit einschränkt oder anderweitig behindert.
4. Vergewissern Sie sich, dass die LEDs im Sekundentakt blinken.
5. Wenn der OBD-2-Anschluss schwer zu erreichen ist oder der
aufgesteckte Tracker das Schließen von Klappen oder Blenden
verhindern würde (siehe nachfolgendes Beispiel). Verwenden
Sie bitte das ebenfalls
Verlängerungskabel.
TrackPilot ist ein Produkt der PLT Software GmbH, Gubener Str. 47, 10243 Berlin. Änderungen im Sinne des technischen Fortschritts
vorbehalten. Weitere Informationen auf
www.plt-software.de/altgeraete-recycling.
bei PLT erhältliche
www.plt-software.de. Hinweise zur Altgeräteentsorgung finden Sie unter
PLT Compact OBD
OBD-2-
ohne Verlängerungskabel
mit Verlängerungskabel
