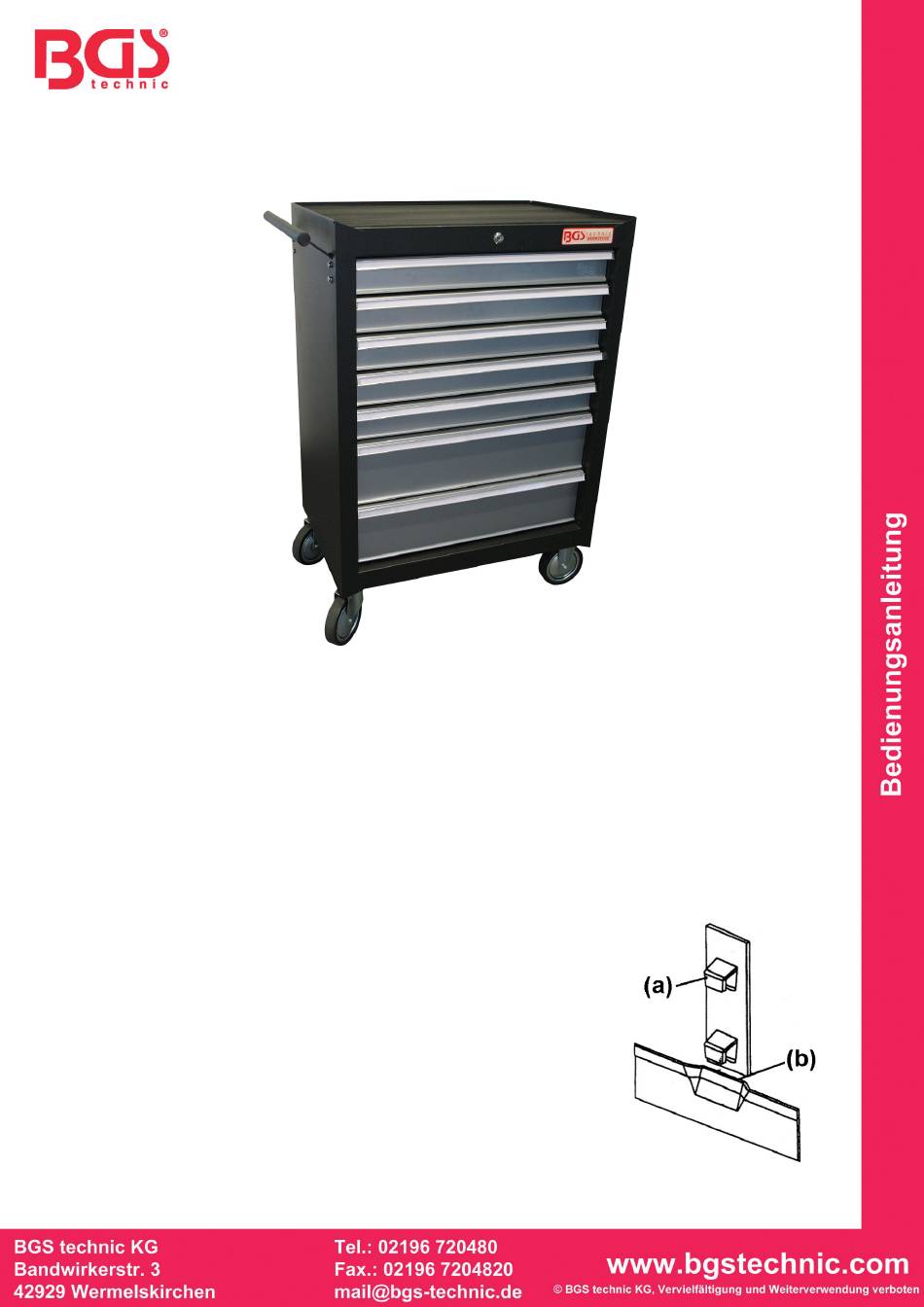

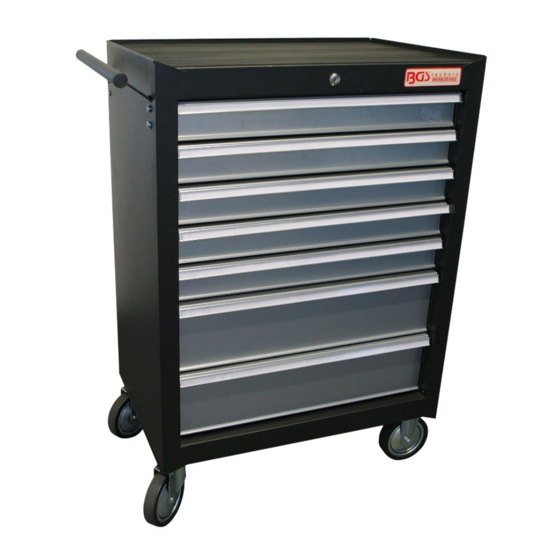

Werkstattwagen, 7 Schubladen
Oberseite des Wagens
Zuerst sicherstellen, dass alle Schubladen geschlossen sind. Zum Verriegeln der Einheit zusammen mit der Tür
die Führungslasche der Tür in das Einleitungsloch stecken und den Schlüssel nach links drehen.
Zum Verriegeln der Einheit ohne die Tür den Deckel schließen und den Schlüssel nach links drehen.
Zum Entriegeln der Einheit zusammen mit der Tür den Schlüssel nach rechts drehen und die Tür hochziehen.
Zum Entriegeln der Einheit ohne die Tür den Schlüssel nach rechts drehen und die entsprechende Schublade
herausziehen.
Mittelteil und Rollwagen
Zuerst sicherstellen, dass alle Schubladen geschlossen sind.
Zum Verriegeln der Einheit zusammen mit der Tür die Tür aufziehen und den
Schlüssel nach links drehen.
Zum Verriegeln der Einheit ohne die Tür den Schlüssel nach links drehen.
Zum Entriegeln der Einheit zusammen mit der Tür den Schlüssel nach rechts
drehen und zuerst die Tür öffnen.
Zum Entriegeln der Einheit ohne die Tür den Schlüssel nach rechts drehen und
die entsprechende Schublade herausziehen.
Die Schubladen NICHT gewaltsam einschieben, da diese sich sonst nicht
verriegeln lassen und die Riegellasche oder die Verriegelungslöcher beschädigt
werden können.
Im Falle einer Beschädigung die Schubladen entfernen (nach den unten
angegebenen Schritten).
Die beschädigten Laschen oder Verriegelungslöcher mit einem Schraubenzieher
oder einer kleinen Zange ausrichten.
Zum Entriegeln der Einheit den Schlüssel nach rechts drehen und die Schublade
herausziehen.
(a): Riegellasche (b): Verriegelungsloch
Art. 2001
Abb.1
