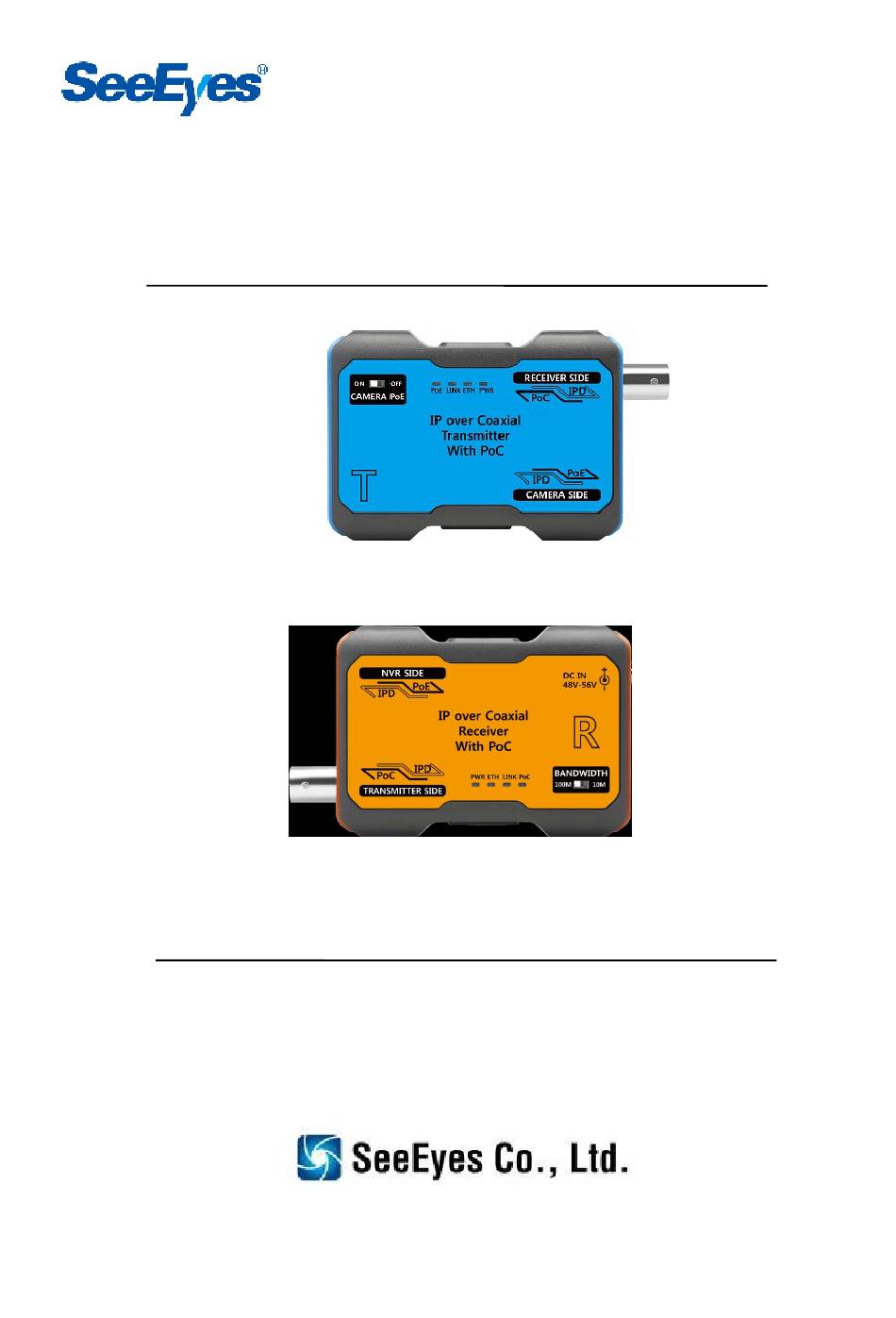

- Seite 1 Release Version 1.1 1-Kanal-IP über Koax Übertragungslösung SC-IPT07P, SC-IPR07P Bedienungsanleitung SC-IPT07P (1-Kanal-Sender) SC-IPR07P (1-Kanal-Empfänger)
-
Seite 2: Vorsichts- Und Sicherheitsrichtlinien
Release Version 1.1 Vorsichts- und Sicherheitsrichtlinien Der Inhalt dieser Richtlinie soll die Sicherheit der Benutzer schützen und Sachschäden verhindern. Lesen Sie dieses Benutzerhandbuch sorgfältig durch und verwenden Sie das Gerät ordnungsgemäß. Warnung (Wenn Sie eine der folgenden Richtlinien nicht einhalten, können Sie schwer verletzt werden oder den Tod einer Person verursachen.) Installieren Sie das Produkt unbedingt, nachdem Sie das Netzkabel abgezogen haben. - Seite 3 Release Version 1.1 Vorsicht (Wenn Sie eine der folgenden Richtlinien nicht einhalten, können Sie sich verletzen oder Sachschäden erleiden.) ■ Die richtige Umgebungstemperatur und Luftfeuchtigkeit werden empfohlen. - Vermeiden Sie extrem hohe Temperaturen (über 50°C) oder niedrige (unter -10°C) und feuchte Bedingungen. ■...
- Seite 4 1. Einführung 1-1. Überblick SC-IPC07P ist eine 1-Kanal IP PoC-Übertragungseinheit, die aus SC-IPT07P (Sender) und SC-IPR07P (Empfänger) besteht. Mit der PoC-Funktion versorgt dieses Produkt den Sender und die Kamera mit Strom. Eine Installation zur Stromversorgung ist nicht erforderlich. Da nur eine Koaxialkabelkonstruktion erforderlich ist, wird außerdem die Bauzeit verkürzt und die...
-
Seite 5: Produktteile Und Funktionen
SC-IPR07P DC 48V Adapter Netzkabel Halterung Bedienungsanleitung 3. Produktteile und Funktionen 3-1. SC-IPT07P (Sender) ② ① ③ ④ ① CAMERA PoE: Schalten Sie um, um die Stromversorgung der PoE IP-Kamera einzustellen. ※ Stellen Sie beim Anschließen der PoE-IP-Kamera den CAMERA PoE-Schalter auf ON. - Seite 6 Release Version 1.1 ※ Beim Einschalten des Produkts leuchtet die LED zuerst nacheinander auf und das Produkt wird betrieben. ③ RECEIVER SIDE: Anschluss zum Anschließen des Empfängers und zum Ausgeben des Videos.. ④ CAMERA SIDE: Anschluss zum Anschließen der IP-Kamera. 3-2.
- Seite 7 10Mbps : 800m, 100Mbps : 400m, 50Mbps : 500m RG-59 < Installationsanleitung > ① Stellen Sie den CAMERA PoE-Schalter vom SC-IPT07P (Sender) auf ON. (PoE LED an) ※ Wenn Sie eine Nicht-PoE-Kamera anschließen, stellen Sie den CAMERA PoE-Schalter vom Sender auf OFF.
-
Seite 8: Spezifikationen
Release Version 1.1 5. Spezifikationen MODELL SC-IPT07P Leistungsaufnahme PoC (PoC-Leistungsaufnahme vom SC-IPR07P) Leistung Midspan PoE (Nur Typ B, PoE SW Ein / Aus verfügbar) Übertragungsbandbreite 100Mbps EMPFÄNGERSEITE BNC-F, 75Ω Verbindungsanschluss KAMERASEITE RJ-45 (TIA/EIA568B Type) ROTE LED GRÜNE LED LED-Anzeige LINK GRÜNE LED... -
Seite 9: Übertragungsentfernung Nach Koaxialkabel Typ
Release Version 1.1 6. Übertragungsentfernung nach Koaxialkabel typ (unit: m) 5C-HFBT 5C-2V 3C-2V RG-58 RG-59 200m 100Mbps / 12W 100Mbps / 12W 100Mbps / 12W 100Mbps / 12W 100Mbps / 12W 300m 100Mbps / 12W 100Mbps / 12W 100Mbps / 10W 100Mbps / 12W 100Mbps / 12W 400m... -
Seite 10: Troubleshooting
Release Version 1.1 8. Trouble Shooting Symptom Überprüfungsmethode <Sender> • Überprüfen Sie, ob die PoC-LED am Empfänger und die PWR-LED am Sender leuchten. • Überprüfen Sie den Verbindungsstatus des Koaxialkabels. Es gibt keine <Empfänger> Leistungsaufnahme. • Überprüfen Sie, ob die PWR-LED ordnungsgemäß funktioniert. •... -
Seite 11: Garantiezertifikat
