Yongnuo YN-622C Bedienungsanleitung
E-ttl blitzauslöser und –steuereinheit für canon dslr-kameras
Vorschau ausblenden
Andere Handbücher für YN-622C:
- Bedienanleitung (24 Seiten) ,
- Gebrauchsanweisung (22 Seiten)
Verwandte Anleitungen für Yongnuo YN-622C
Inhaltszusammenfassung für Yongnuo YN-622C
- Seite 1 Die alternative YN-622C-Bedienungsanleitung Die alternative YN-622C- Bedienungsanleitung YONGNUO YN-622C E-TTL BLITZAUSLÖSER UND –STEUEREINHEIT FÜR CANON DSLR-KAMERAS Version 3.15 Clive D Bolton, 27.03.2013 Deutsche Übersetzung: Johannes Wahl 27.03.2013 Seite 1 von 39...
-
Seite 2: Einleitung
Nun gibt es die Yongnuo YN-622C, welche die volle Implementation der Canon-Blitztechnologie über Funk versprechen. Es sieht so aus, als ob Yongnuo dieses Ziel nicht nur erreicht, sondern auch eine Reihe von Möglichkeiten hinzugefügt hat, auf die Fotografen gewartet haben. - Seite 3 Der Autor steht in keinem Zusammenhang mit dem Hersteller als jeder anderer Kunde, der dafür bezahlen muss. Einige zusätzliche Beispiele habe ich von Yongnuo erhalten – danke an dieser Stelle. Die Haupttestgeräte waren EOS 50D, 7D und 6D; Speedlites 580EXII, 430EXII und 550EX;...
-
Seite 4: Inhaltsverzeichnis
Die alternative YN-622C-Bedienungsanleitung INHALT Blitzbelichtungs-Sperre FEL Einleitung (Flash Exposure Lock) Blitzbelichtungsreihen FEB Glossar (Flash Exposure Bracketing) Manueller Modus Kamera-Kompatibilität Ferngesteuerte manuelle Levels Typ A – Kameramenü-Steuerung Auf Blitzgeräten eingestellte manuelle Typ B – Blitzbedienfeld-Steuerung Levels Typ C – Nur Synchronisation Multi-(Stroboskop-)Modus Blitz-Kompatibilität... -
Seite 5: Glossar
Die alternative YN-622C-Bedienungsanleitung Glossar Transceiver * (dt. Sendeempfänger) Jeder YN-622C kann sowohl die Rolle des Transmitters (dt. Senders) als auch des Receivers (dt. Empfängers) einnehmen. Hot-Shoe Der Hot-Shoe ist ein Anschluss für Systemblitze, der sich auf der Oberseite der Kamera und des Transceivers befindet. -
Seite 6: Kamera-Kompatibilität
Die alternative YN-622C-Bedienungsanleitung KAMERA-KOMPATIBILITÄT YN-622C „Typ A“-Kameras - Kameramenü-Steuerung (ab 2007) Ferngesteuerte Blitzeinstellung von Klasse 1-Blitzen: Blitz-Modus (E-TTL mit FEC, allgemeine manuelle Leistungseinstellung); Vorhang- Synchronisation (1.-/, 2. Verschlussvorhang, HSS und SuperSync); Blitzgruppen (E-TTL-Ratios, manuelle Leistungseinstellung); Zoom-Einstellung; Kanalwahl. 1D III, 1Ds III, 1D4 und auch ID X mit angeblich unzuverlässigen Ratios. -
Seite 7: Blitz-Kompatibilität
(der 622er ist nur für eine Stromspannung von 6 Volt am Hot-Shoe ausgelegt. Der PC- Sync-Anschluss ist bis 300 Volt belastbar). Aber die YN-622C werden vor allem wegen der Möglichkeit, Blitze mit Hilfe von Typ A-Kameras zu steuern, gekauft. - Seite 8 YN-622C „Klasse 5“ – Studioblitze: Keine E-TTL-Unterstürzung, manuelle Leistungssteuerung an den Blitzen; nur Synchronisation Für die Verwendung ist ein PC-Sync-Kabel erforderlich, welches den YN-622C mit der Input- Buchse des Studioblitzes verbindet. Synchronisation auf 1. und 2. Verschlussvorhang sowie Supersync (Vor-Verschluss HSS) werden empfangen.
- Seite 9 Die alternative YN-622C-Bedienungsanleitung Bowens Travelite • Einstein E640 • Elinchrom D-Lite 2 • Eingeschränktes Licht: AB1600, Mettle 600 • Verwendbares Licht: Jinbei Discovery 1200w und Pioneer III 600w • Calumet Genesis 300B • 27.03.2013 Seite 9 von 39...
-
Seite 10: Erste Schritte
Die alternative YN-622C-Bedienungsanleitung ERSTE SCHRITTE Wichtig Transceiver keiner Feuchtigkeit aussetzen und nicht in einer Umgebung mit • Explosionsgefahr verwenden. Stromzufuhr an Kamera, Transceiver und Blitzen abschalten, bevor die Verbindungen • hergestellt werden. Vor dem Einschalten überprüfen, ob alle Verbindungen (Kamera/622er – 622er/Blitze) •... -
Seite 11: On-Top-Blitz
Die alternative YN-622C-Bedienungsanleitung Den Blitz in den Hot-Shoe des 622er, so weit wie möglich nach vorne schieben, damit alle • Kontakte schließen. Mit der Befestigungsschraube oder –hebel fixieren. • Den 622er auf einem Stativ befestigen oder einen Cold-Shoe-Adapter als Standfuß... -
Seite 12: Licht-Einstellungen Testen
Die alternative YN-622C-Bedienungsanleitung Licht-Einstellungen testen Um sicherzustellen, dass alle Geräte eingeschaltet sind und die Kommunikation funktioniert, können die Einstellungen getestet werden. Zusätzlich können die Lichtmengen gemessen werden, falls die Leistungseinstellung manuell vorgenommen wurde. Die Taste [Test] kann die Blitze „aufwecken“ und überprüft, ob sie ausgelöst werden •... -
Seite 13: Fernsteuerungs- & Mix-Modus
Die alternative YN-622C-Bedienungsanleitung FERNSTEUERUNGS- & MIX-MODUS Der YN-622C kann auf zwei verschiedene Arten betrieben werden: Als Fernsteuerung oder im Mix- Modus. Im Fernsteuerungs-Modus haben bei Typ A-Kameras die Einstellungen im Kamera- Blitzsteuerungsmenü höhere Priorität als die meisten Einstellungen auf den Blitzen. Im Mix-Modus haben die Einstellungen an den Blitzen höhere Priorität. -
Seite 14: Weitere Kreativ-Beispiele
Die alternative YN-622C-Bedienungsanleitung Falls die Verschluss-Synchronisation im Kamera-Blitzsteuerungsmenü eingestellt wird, • werden die manuellen Einstellungen auf den Blitzen ignoriert. Eine Typ B-Kamera stellt automatisch auf Hi-Speed-Synchronisation. Die Zoom-Einstellungen im Kamera-Blitzsteuerungsmenü können nicht verändert werden. • Jeder Blitz, der auf E-TTL eingestellt ist, sendet einen Vorblitz aus. In der Einstellung •... - Seite 15 Die alternative YN-622C-Bedienungsanleitung Die Studioleuchten werden mit Lichtstativen verwendet und an jeder wird ein Cybersync- • Empfänger angebracht. Über den Cybersync Commander können die Studioleuchten bequem gesteuert (Leistung) • und über den 622er ausgelöst werden. Die Vollsteuerung des On-Top-Blitzes bleibt ebenfalls erhalten.
-
Seite 16: Canon Kamera-Blitzkontroll-Menüs
Die alternative YN-622C-Bedienungsanleitung CANON KAMERA-BLITZKONTROLL-MENÜS Die Blitzkontrollmenüs der Kamera sind die Hauptschaltzentrale für die Verwendung der 622er. Die Menüs ändern sich selbsttätig, wenn Einstellungen vorgenommen werden. Der 622er steuert oder deaktiviert einige Menüeinträge. Verschiedene Kameras verwenden auch verschiedene Menüeinträge. Bei der 6D, 5DIII, 650D und anderen neueren Modellen wird das Menü für die optische •... - Seite 17 Die alternative YN-622C-Bedienungsanleitung Drahtlos-Einstellungen Drahtlos Funkt. Aktiv, Inaktiv • Master-Blitz Aktiv, Inaktiv. On-Top-Blitz sendet Vorblitz und AF-Hilfslicht, löst aber • den Blitz nicht aus. Kanal 1 bis 4 • Blitzgruppe, in E-TTL II Blitzmodus A+B+C Alle E-TTL-fähigen Blitze senden einen Vorblitz für eine kombinierte •...
-
Seite 18: Neues Schnellblitzsteuerungs-Menü
Die alternative YN-622C-Bedienungsanleitung Multi-Blitzmodus Blitzleistung 1/128 bis 1/4. 1/1 oder 1/2 sind nicht verfügbar. • Frequenz 1 bis 100 Hz • Blitz-Zähler 1 bis 100, wird durch Blitzleistung und Frequenz festgelegt. • - - Auslösungen, bis der Verschluss schließt oder Batterien versagen. - Seite 19 Die alternative YN-622C-Bedienungsanleitung 27.03.2013 Seite 19 von 39...
-
Seite 20: E-Ttl-Modus
Die alternative YN-622C-Bedienungsanleitung E-TTL-Modus Automatisch einstellbare Messung. Typ A-Kameras Kamera-Menüs oder Bedienknöpfe Alle (Global), A:B (Ratio), A:B C (Ratio + FEC) • FEC +/- 2 Schritten, mit den FEC-Einstellungen des On-Top-Blitzes, das zum Ergebnis • addiert wird. E-TTL-Modus: Bewertend oder Durchschnitt •... -
Seite 21: Blitzbelichtungs-Sperre Fel
Die alternative YN-622C-Bedienungsanleitung Leistung, Abstand, Winkel usw.). Ein Blitz könnte ein kleine Korrektur vornehmen (z.B. +/- 1/3 FEC) um das Umgebungslicht auszugleichen, das vom Objekt verdeckt wird. Falls A:B Ratio eingesetzt wird, kann die Ratio durch individuelle Blitz-FEC-Einstellungen • verändert werden. Mit A:B:C können die Blitze auf einen bestimmten Wert gesetzt und durch das FEC-Menü... - Seite 22 Die alternative YN-622C-Bedienungsanleitung Blitzbelichungsreihen (FEB) FEB kann in 1/3-Schritten von ±2 oder ±3 eingestellt werden. • Der Nullpunkt für FEB wird durch die allgemeinen FEC-Einstellungen festgelegt. • Die FEB-Reihenfolge ist auf 0→ -→ + festgelegt, auch, wenn auf den Blitzen andere •...
-
Seite 23: Manueller Modus
Die alternative YN-622C-Bedienungsanleitung MANUELLER MODUS Ferngesteuerte manuelle Levels Typ A-Kamera-Menüs können MK II-Speedlites und YN-Blitze fernsteuern. Alle (Global), Gruppen A und B, oder A, B und C. • Blitzstärke pro Gruppe von 1/1 bis 1/128. • E-TTL-Blitze senden keinen Vorblitz aus. -
Seite 24: Multi-(Stroboskop-)Modus
Die alternative YN-622C-Bedienungsanleitung MULTI-(STROBOSKOP-)MODUS Ist gleich wie die manuelle Fernsteuerung und manuelle Blitzeinstellung. Stroboskop-Blitze sind bei einem stark reflektierenden Motiv gegen einen dunklen Hintergrund am wirksamsten. Empfohlen werden ein Stativ, ein Fernauslöser und eine externe Stromversorgung. Blitz-Modus auf „Multi“ stellen. -
Seite 25: Verschluss-Synchronisations-Modi
Die alternative YN-622C-Bedienungsanleitung VERSCHLUSS-SYNCHRONISATIONS-MODI Erster Verschlussvorhang (Front Curtain) Das ist die “normale” Einstellung • E-TTL, Manuell und Multi-Flash-Modi • Zweiter Verschlussvorhang (Rear Curtain) Der Blitz wird ausgelöst, bevor der Verschluss wieder geschlossen wird. Das erzeugt den Eindruck einer Vorwärtsbewegung. Der 622er unterstützt diese Synchronisation mit E-TTL oder manuellen Einstellungen •... -
Seite 26: Kamera-Besonderheiten
Die alternative YN-622C-Bedienungsanleitung KAMERA-BESONDERHEITEN Nur mit Umgebungslicht auslösen Transmitter ausschalten. Die Einstellungen werden automatisch gespeichert. • Oder auf Typ A-Kameras im Menü „Blitzauslösung“ ausschalten. • Serienbildaufnahmen Auslösegeschwindigkeit ist abhängig von der Kamera (getestet bis 6,5 Bilder/s). • Für durchgehende Blitzreihen wird ein Battery-Pack empfohlen. -
Seite 27: Blitz-Besonderheiten
Die alternative YN-622C-Bedienungsanleitung BLITZ-BESONDERHEITEN Blitz-Zoom Canon unterstützt einen Zoom im Blitzkopf, um zu gewährleisten, dass die gesamte Sichtweite des Objektivs ausgeleuchtet wird. Man kann sich den Zoom als Lichtformer vorstellen, um die Wirkung zu erhöhen oder künstlerische Effekte zu erzeugen. * Der 622er ist hier flexibler als die Canon- Lösung und wird nur durch physische Begrenzungen im Blitz oder durch Einstellungen limitiert. -
Seite 28: 622Er-Besonderheiten
Die alternative YN-622C-Bedienungsanleitung 622er-BESONDERHEITEN AF-Hilfslicht Falls unter schlechten Lichtbedingungen mit Auto-Focus gearbeitet wird, kann das AF-Hilfslicht verwendet werden, um das Fokussieren zu erleichtern. Falls der 622er als Transmitter arbeitet, sendet er einen Lichtstrahl aus, falls er von der • Kamera angefordert wird. - Seite 29 Die alternative YN-622C-Bedienungsanleitung Gruppen auslösen Die ausgelösten Gruppen werden über das Kamera-Blitzsteuerungsmenü gesteuert. • Wenn ein 622er im Transmitter-Modus arbeitet (halbes Durchdrücken des Auslösers oder • Öffnen des Kamera-Blitzsteuerungsmenüs), blinken die Gruppen-Indikatoren. Sie zeigen aber nun nicht die eingestellte Blitzgruppe, sondern die Einstellungen im Kamera- Blitzsteuerungsmenü...
-
Seite 30: Verwendung Von Typ B-Kameras
Die alternative YN-622C-Bedienungsanleitung VERWENDUNG VON TYP B-KAMERAS Da es kein Kamera-Blitzsteuerungsmenü gibt, sind einige Funktionen nicht verfügbar. 622er am Hot-Shoe der Kamera installieren, sodass er automatisch in den Transmitter- • Modus geht. Am Transmitter den Mix-Kontroll-Modus einschalten ([CH SET] einige Sekunden gedrückt •... -
Seite 31: Verwendung Von Typ-C-Kameras
Die alternative YN-622C-Bedienungsanleitung VERWENDUNG VON TYP-C-KAMERAS Die Blitzeinstellungen müssen händisch vorgenommen werden. Setzen der Sendegruppe(n) für den 622er-Transmitter. Die [Test]-Taste gedrückt halten • und mehrfach [GP SET] drücken, um durch die sieben Gruppen zu navigieren. Wenn die gewünschte Gruppe angezeigt wird, [Test] loslassen. Das ist derselbe Vorgang wie beim Wählen einer Testgruppe für die [Test]-Taste. -
Seite 32: Empfehlungen
Die alternative YN-622C-Bedienungsanleitung EMPFEHLUNGEN Umgebungslicht verstärken Event-Fotografen verwenden oft diagonal in den Ecken aufgestellte Blitze, die gegen die Decke gerichtet sind. Die 622er machen es sehr einfach, diese Blitze im manuellen Modus zu betreiben und zusätzlich einen On-Top-Blitz als Fülllicht einzusetzen. - Seite 33 Die alternative YN-622C-Bedienungsanleitung Eine Vorrichtung für 2 Blitze: 27.03.2013 Seite 33 von 39...
-
Seite 34: Quellen
Speedliter’s Handbook: Learning to Craft Light with Canon Speedlites, Syl Arena, Peachpit Press Mastering Canon EOS Flash Photography, N K Guy, Rocky Nook Langer Beitrag auf POTN: http://photography-on-the.net/forum/showthread.php?t=1212530 Yongnuo’s Company Store auf eBay: http://stores.ebay.com/hkyongnuophotoequipment Dan Kinzie’s video review: http://youtu.be/NTUuFGTHskY Elv’s Review: http://flashhavoc.com/yn622c_review/... -
Seite 35: Fehlerbehebung
Die alternative YN-622C-Bedienungsanleitung FEHLERBEHEBUNG Blitz feuert immer mit voller Leistung Tritt auf, wenn der Auslöser voll durchgedrückt wird, bevor die 622er vollständig • aufeinander eingestellt sind. Der Befehl zum Auslösen des Blitzes kann alle anderen Einstellungen übersteuern. Nach dem Einschalten oder wenn größere Einstellungsänderungen vorgenommen wurden, •... - Seite 36 Die alternative YN-622C-Bedienungsanleitung Kanal 5, 6, 7 können nicht über das Kamera- Blitzsteuerungsmenü eingestellt werden Über die Kamera können nur die Kanäle 1 bis 4 angewählt werden. Andere Kanäle können • nur über die [CH SET]-Tasten eingestellt werden. E-TTL-Unter- oder Überbelichtung: Drahtlos-Blitzfunktion einschalten, wenn der E-TTL-Modus verwendet wird.
-
Seite 37: Spezifikationen

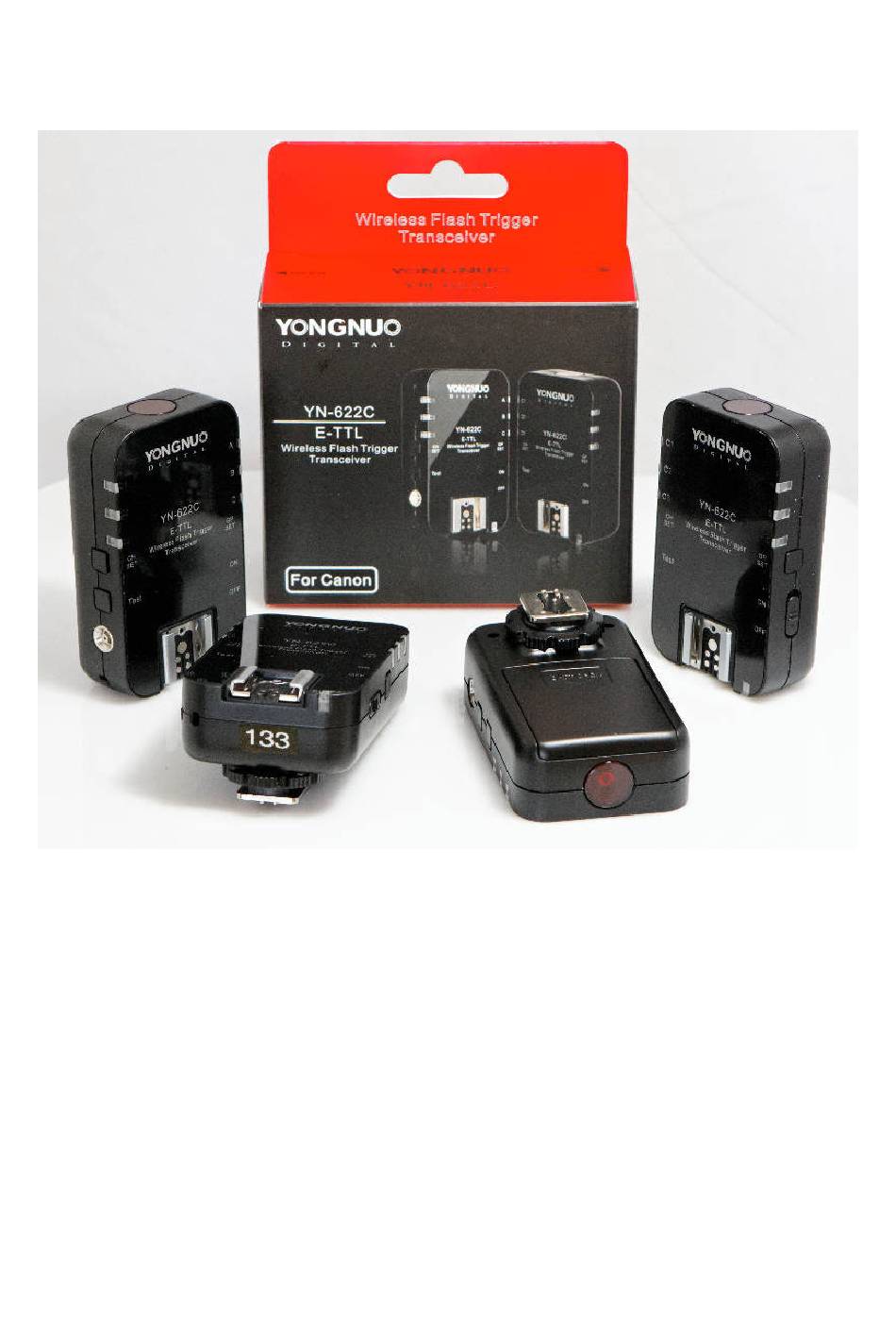

Die alternative YN-622C-Bedienungsanleitung SPEZIFIKATIONEN Standard- Packung 2 Transceiver, automatische Umschaltung zwischen Transmitter/Sender und • Receiver/Empfänger Schnellstartanleitung • Bedienungsanleitung • Einige Händler bieten auch einzelne Geräte an. • Transceiver-Abmessungen 90 x 53 x 25 mm (39 mm inkl. Hot-Foot). • 79 g ohne Batterien •... - Seite 38 Die alternative YN-622C-Bedienungsanleitung Change-Log 3.15 Kamerakompatibilität • o ergänzt/geändert Blitzkompatibilität • o ergänzt/geändert Studioblitze • o ergänzt/geändert Kreativbeispiele • o ergänzt/geändert 3.10 Kamerakompatibilität erweitert • Blitzkompatibilität erweitert • Erste Schritte • o Ergänzungen o Neu: Bestätigung der Kamera-Menü-Einstellungen Kama-Blitzkontroll-Menüs •...
- Seite 39 Die alternative YN-622C-Bedienungsanleitung o neu: Weitere Kreativ-Beispiele Layout-Änderungen • Tippfehler-Korrekturen • 27.03.2013 Seite 39 von 39...
