CRL PRIMA PPH03 Kurzanleitung

C.R. LAURENCE Ges.m.b.H.
PROFESSIONELLE QUALITÄT

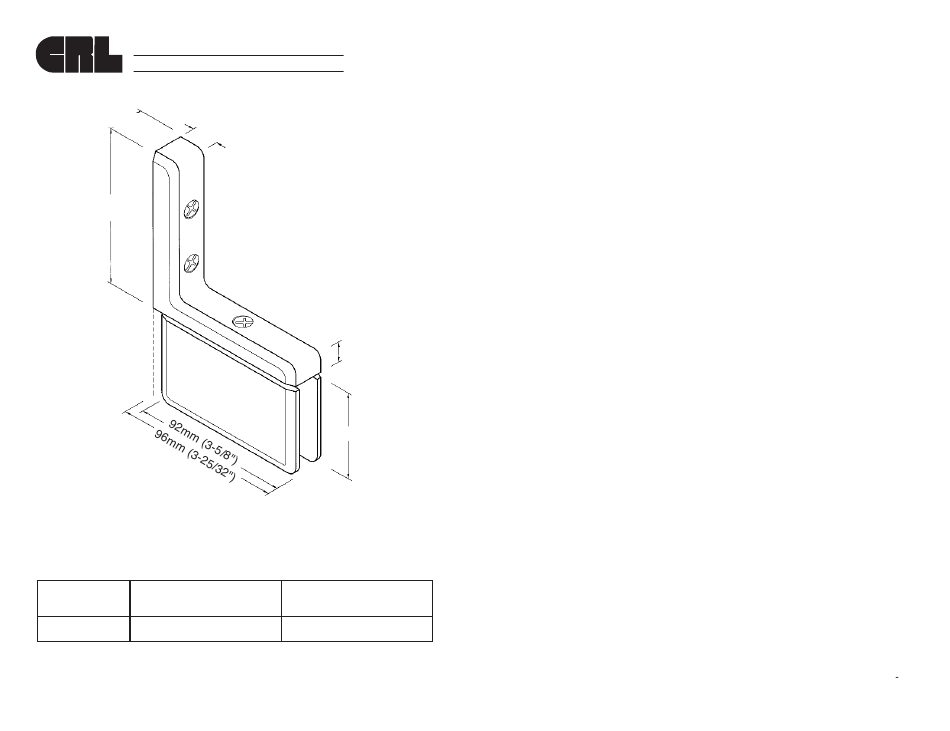

21mm (13/16")
16mm (5/8")
92mm
(3-5/8")
PRIMA
Scharnier für Wandmontage
ART. NR. PPH03
Bevorzugte Kantenmontage-Methode (eben mit der oberen Türkante) Seite 4G-16
Alternative Kantenmontage-Methode (eben mit der oberen Türkante) Seite 4G-17
8mm (5/16") Glas
*Maximale
Türkapazität Gewicht
Verwendung mit 2
46 kg (100 lbs) 787mm (31")
Beschläge
*HINWEIS: Überschreiten Sie nicht das maximale Türgewicht oder Türbreite bei der Auswahl
der korrekten Beschlagsanzahl.
C.R. Laurence G.m.b.H. Für technische Unterstützung kontaktieren Sie uns gebührenfrei unter 00 800 0421 6144 oder mit E-Mail unter crlaurence.de, in USA
(800) 421-6144; in Kanada (877) 421-6144. Fragen Sie nach unsere "Technische Kundendienst" Gebührenfreie Fax: 00 800 0262 3299
crlaurence.de
*SIEHE SCHABLONE*
Beziehen Sie sich auf die gezeigten
Maße um Genauigkeit zu
gewährleisten
12mm (1/2")
50mm (2")
10mm (3/8") Glas
Breit Gewicht Breite
46 kg (100 lbs) 787mm (31")
Wichtige Information:
Template Optionen: Die Prima Wand montierten PPH03 Scharniere bieten zwei Möglichkeiten von
Schablonen, abhängig von der Fähigkeit des Glas-Temperer (Sie finden es in der unteren linken Ecke der
Seite). Die bevorzugte Methode ermöglicht eine vertikale Dichtung der ganzen Länge auf der Bandsseite.
Die Alternative Mothode, hinterlässt einen kurzen Schenkel des Glases, was zu einer unterbrochenen
Dichtung führt.
Optionale Drehstifte: Optional 5° Drehstifte (Art. Nr. P1VP1N) werden als ein Set verkauft, einer für
das obere Scharnier und ein Stift für das untere Scharnier. Diese 5° versetzten Drehstifte ermöglichen
den Installateur die Schließposition der Tür um 5° nach innen oder außen zu verstellen.
Technische Daten:
Glasdicke: 8mm (5/16") bis 10mm (3/8") gestärktes Sicherheitsglas
Konstruktion: Massives Messing
Schließart: Selbst-zentrierend, wenn innerhalb der 15° Schließposition
Ausschnitt erforderlich
Inhalt: Dichtungen, Schrauben und Schablone
Verwenden der Dichtungen:
Für 8mm (5/16") Glas: Verwenden Sie eine dicke Dichtung und eine dünne Dichtung auf beiden Seiten
Für 10mm (3/8") Glas: Verwenden Sie eine dicke Dichtung auf beiden Seiten
Empfehlungen:
Für die öffentliche Sicherheit empfehlen wir nur die Verwendung von gehärtetem Sicherheitsglas.
Keine Elektro-Werkzeuge bei der Installation von Scharnieren verwenden.
Wartungsrichtlinien:
• Verwenden Sie nie ein scheuerndes Reinigungsmittel auf der Hardware. Viele der Komponenten sind mit
einem Klarlack überzogen, der irreparabel beschädigt wird, wenn zu harsche, scheuernde Chemikalien
verwendet werden. Beraten Sie Ihre Kunden, die Hardware täglich mit einem sauberen, weichen Tuch zu
reinigen, das ist der beste Weg die Hardware zu bewahren. Wenn Minerealablagen aufbauen, mischen
Sie ein paar Tropfen einer milden Seifenlösung ( wie Ivory oder ein ähnliches Produkt) mit warmem
Wasser. Mit einem weichen nicht-scheuerndem Tuch reinigen, gründlich mit klarem, warmen Wasser
spühlen und trocknen.
4G 15
