- Seite 1 BEDIENUNGSANLEITUNG Lichtstärkemessgerät für weiße LED Modell LT40 ...
-
Seite 2: Ausstattungsdetails
Einleitung Wir gratulieren Ihnen zum Erwerb des Lichtstärkemessgeräts Extech LT40, das die Beleuchtungsstärke von weißen LEDs, Leuchtstoffröhren, Metalldampflampen, Hochdrucknatriumdampflampen und Glühlampen misst. Das LT40 misst eine Lichtstärke von bis zu 400,000 Lux (40,000 Fc). Das LT40 verfügt über eine Überlastanzeige, „Batterie erschöpft“‐Anzeige, Data‐Hold, Funktion Maximum/Durchschnitt/Minimum halten (MAX/MIN), Nulleinstellung, automatische Abschaltung mit Deaktivierungsmöglichkeit und automatische Bereichswahl. Dieses Messgerät wird vollständig getestet und kalibriert ausgeliefert und wird bei richtiger Handhabung viele Jahre verlässlich arbeiten. Besuchen Sie bitte die Website (www.extech.com), um die Aktualität ... -
Seite 3: Beschreibung Des Messgeräts

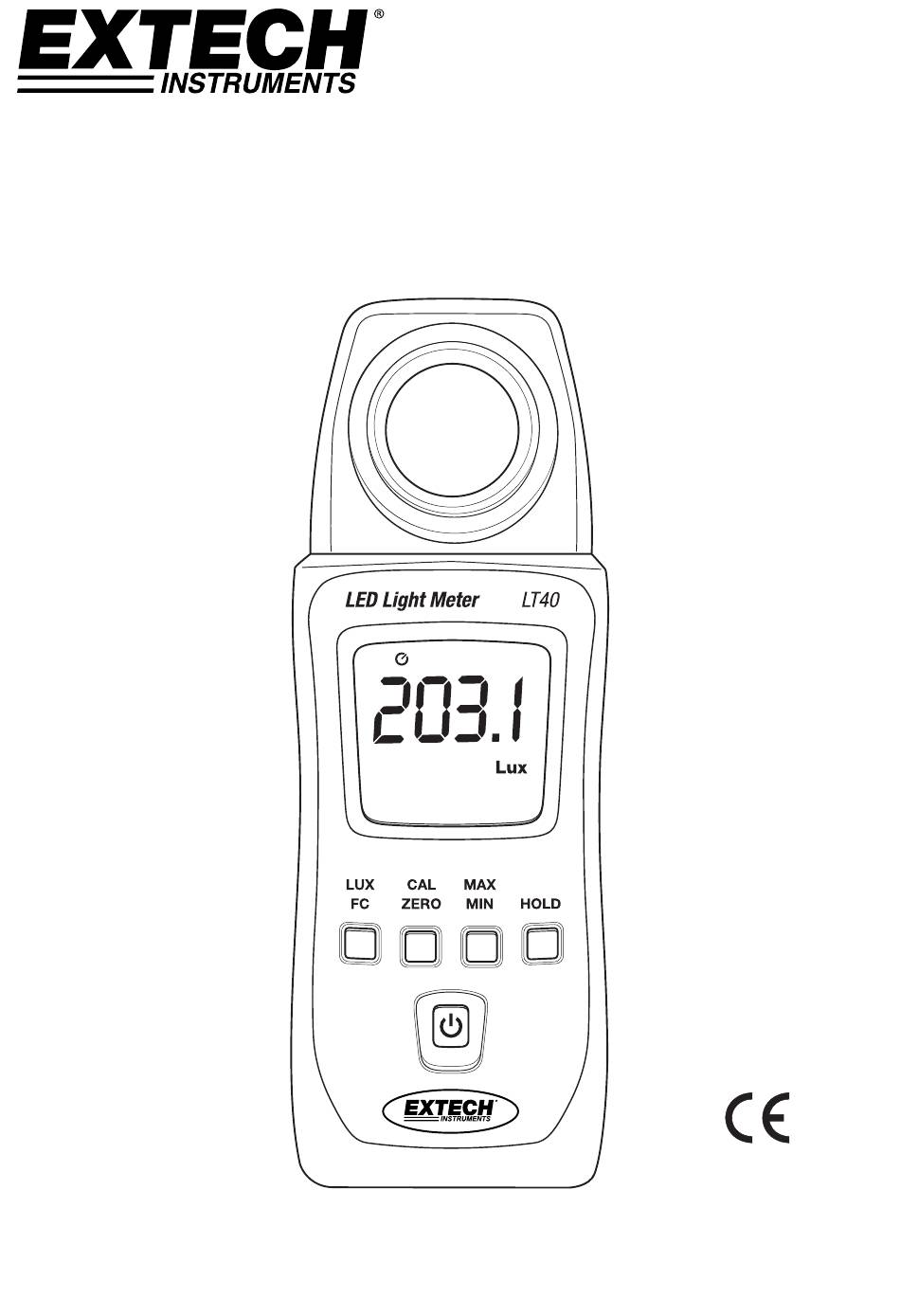

Beschreibung des Messgeräts Lichtsensor (Schutzabdeckung entfernen, um den Sensor freizulegen) Anzeige (LCD) Funktionstasten Ein‐/Ausschalter: EIN/AUS Das Batteriefach sowie das Stativgewinde befinden sich auf der Rückseite des Messgeräts. Tastenbeschreibung Auswahl der Einheit Lux oder Fc Kalibrierungs‐ und Zero‐Taste Speichertaste für Maximum/Durchschnitt/Minimum Data Hold‐Taste LT40-EU-DE v1.3 9/13... -
Seite 4: Betrieb
Betrieb Ein‐ / Ausschalten Halten Sie den Ein‐/Ausschalter mindestens 2 Sekunden lang gedrückt, um das Messgerät einzuschalten. Drücken Sie zum Ausschalten des Messgeräts kurz den Ein‐/Ausschalter. Durchführen von Messungen 1. Schalten Sie das Messgerät ein und entfernen Sie die Schutzabdeckung des Sensors, um die Lichtsensorhaube freizulegen. Die Anzeige muss sich einschalten. Falls nicht, überprüfen Sie, ob frische Batterien eingelegt wurden. 2. Das Messgerät misst die Intensität des Lichtes (Beleuchtungsstärke), das auf die Sensorhaube trifft und zeigt auf dem LCD den gemessenen Wert in Foot Candles und Lux (1 Fc = 10,76 Lux) an. 3. Richten Sie das Messgerät und Lichtquelle so aus, dass das Licht möglichst gerade (senkrecht) auf die Sensorhaube fällt. 4. Die Anzeige des Messgeräts kann einen Wert von bis zu 3999 anzeigen. Bei Messungen mit höheren Messwerten verwendet das Messgerät die x10‐Funktion (10‐fache Messbereichserweiterung, der am weitesten rechts liegende Dezimalpunkt blinkt). Um beispielsweise einen Messwert von 39,999 darzustellen, zeigt das Messgerät 3999 an, wobei die am weitesten rechts liegende Stelle blinkt. Automatische Abschaltfunktion Nach 12 Minuten Inaktivität schaltet sich das Messgerät automatisch aus, um die Batterie zu schonen. Aktivieren/Deaktivieren der automatischen Abschaltfunktion Halten Sie bei eingeschaltetem Messgerät den Ein‐/Ausschalter mindestens 2 Sekunden lang gedrückt (und lassen Sie ihn dann los), um die automatische Abschaltfunktion zu deaktivieren. Das Uhrsymbol schaltet sich aus. Zum Aktivieren der automatischen Abschaltfunktion wiederholen Sie diesen Vorgang. LUX/FC‐Taste Schalten Sie mit der LUX/FC‐Taste zwischen den Maßeinheiten Lux und FC (Foot Candles) um. LT40-EU-DE v1.3 9/13... - Seite 5 MAX/MIN‐Taste Das Messgerät kann die maximalen, minimalen und durchschnittlichen Messwerte speichern, siehe unten: 1. Drücken Sie kurz die „MAX/MIN“‐Taste und das Messgerät beginnt den maximalen/durchschnittlichen/minimalen Messwert zu speichern. Die „MAX“‐Symbol erscheint oben im LCD und es weist darauf hin, dass das Messgerät jetzt den maximalen Messwert anzeigt. Der Messwert wird sich nicht ändern, bis ein höherer Messwert erfasst wurde. 2. Drücken Sie erneut „MAX/MIN“‐Taste, um von „MAX“ nach „AVG“ umzuschalten. Das Messgerät zeigt den durchschnittlichen Messwert an. Das „AVG“‐Symbol wird über dem angezeigten Messwert dargestellt. 3. Drücken Sie erneut „MAX/MIN“‐Taste, um von „AVG“ nach „MIN“ umzuschalten. Das Messgerät zeigt den minimalen Messwert an. Das „MIN“‐Symbol wird angezeigt. 4. Drücken Sie erneut „MAX/MIN“‐Taste, um von „MIN“ zurück nach „MAX“ umzuschalten. 5. Um diesen Modus zu verlassen, halten Sie die „MAX/MIN“‐Taste mindestens 2 Sekunden lang gedrückt. Wenn das Gerät in den normalen Betriebsmodus zurückkehrt, erlöschen alle MAX/AVG/MIN‐Symbole. Data‐„Hold“‐Taste Mit der HOLD‐Taste halten Sie den aktuell angezeigten Messwert auf dem LCD fest. Drücken Sie zum Freigeben des Messwerts erneut die HOLD‐Taste. KALIBRIERUNGS‐ und ZERO‐Taste 1000 LUX‐Kalibrierung Bereiten Sie eine Lichtquelle mit 2856 K/1000 Lux vor und richten Sie den Messgerätesensor senkrecht zur Lichtquelle aus. Halten Sie gleichzeitig die „CAL/ZERO“‐Taste und den Ein‐/Ausschalter mindestens 2 Sekunden lang gedrückt. Wenn „CAL“ auf dem LCD‐Bildschirm angezeigt wird, lassen Sie die Tasten los. Halten Sie die „CAL“‐Taste länger als 2 Sekunden gedrückt und das LT40 schaltet sich ab. Das Messgerät ist nun kalibriert. ZERO‐Kalibrierung Achten Sie darauf, dass die Schutzabdeckung am Lichtsensor angebracht ist. Schalten Sie das Messgerät ein und das LCD sollte „0“ anzeigen. Drücken Sie zur Nulleinstellung kurz die „ZERO“‐Taste und das CAL‐Symbol leuchtet auf. Wenn die Kalibrierung abgeschlossen wurde, erlischt das CAL‐Symbol. ...
-
Seite 6: Überlegungen Zum Messen Und Tipps Für Anwender
Überlegungen zum Messen und Tipps für Anwender Für eine maximale Genauigkeit lassen Sie das zu messende Licht so senkrecht wie möglich mit einer minimalen Einfallswinkel direkt auf dem Sensor fallen. Wenn das Messgerät nicht verwendet wird, setzen Sie die Schutzabdeckung richtig auf den Lichtsensor. Dies verlängert die Lebensdauer des Sensors. Wird das Messgerät über einen längeren Zeitraum nicht gebraucht, entfernen Sie die Batterien und lagern Sie diese getrennt. Batterien können auslaufen und Schäden am Messgerät verursachen. ... -
Seite 7: Austausch Und Pflege Der Batterien
Austausch und Pflege der Batterien Reinigung und Aufbewahrung 1. Die weiße Plastik‐Sensorhaube kann mit einem feuchten Tuch gereinigt werden, wenn erforderlich. Verwenden Sie nötigenfalls milde Seifenlauge. Benutzen Sie zur Reinigung der Haube keine Reinigungs‐, Scheuer‐ oder Lösungsmittel. 2. Bewahren Sie das Messgerät an einem Ort mit moderaten Temperaturen und relativer Luftfeuchtigkeit auf. Austausch der Batterien Wenn die Batterien erschöpft sind, erscheint auf dem LCD das Batteriesymbol „ “. Ersetzen Sie die 2 x 1,5 V AAA Batterien, die sich im Batteriefach auf der Rückseite befinden. Der Batteriefachdeckel lässt sich zum Entfernen einfach nach unten schieben. Vergewissern Sie sich, dass die Batteriefachabdeckung ordnungsgemäß angebracht wurde, bevor Sie mit der Bedienung des Messgeräts fortfahren. Erschöpfte oder wiederaufladbare Batterien niemals im Hausmüll entsorgen. Als Verbraucher sind Sie verpflichtet, alte Batterien an geeigneten Sammelstellen, im Geschäft des ursprünglichen Kaufs oder überall dort, wo Batterien verkauft werden, abzugeben. Entsorgung: Entsorgen Sie dieses Messgerät nicht mit dem Hausmüll. Der Anwender ist verpflichtet, Geräte nach ihrer Lebensdauer bei einer geeigneten Sammelstelle für die Entsorgung von elektrischen und elektronischen Geräten abzugeben. Sicherheitshinweise für Batterien o Batterien umweltfreundlich entsorgen. Beachten Sie stets die geltenden örtlichen und nationalen Vorschriften zur Entsorgung von Batterien. o Entsorgen Sie Batterien niemals im Feuer, diese könnten explodieren oder auslaufen. o Mischen ... -
Seite 8: Technische Daten
Technische Daten Display 4‐stelliges LCD (maximaler Anzeigewert: 3999) mit Symbol für erschöpfte Batterien, Überlastung bei Messung und weitere Funktionsanzeigen Sensor (Detektor) Silizium Photo‐Diode mit Spektralempfindlichkeitsfilter und Kosinuskorrektur Messbereiche und Auflösung Lux: 399.9, 3999, *39 999, *399 999 Foot‐candles: 39.99, 399.9, 3999, *39 999 *Messwerte über 3999 verwenden einen x10‐ oder x100‐ Multiplikator (1 Fc = 10,76 Lux) Automatische‐Messbereiche Das Messgerät wählt automatisch den Anzeigebereich Messgenauigkeit ± (3 % des Messwerts + 3 Stellen) bei bis zu 500 Lux ± (3 %) bei mehr als 500 Lux Mit normaler Glühlampe 2856 K bei einer Umgebungstemperatur von 23 C kalibriert ± 8 % für andere sichtbare Lichtquellen Winkelabweichung von 30 ± 2 % Kosinuseigenschaften 60 ± 6 % 80 ± 25 % Allgemeine Daten Abtastrate ca. 2,5 Werte pro Sekunde (digitale Anzeige) Lichtsensor Silizium Photo‐Diode mit Spektralempfindlichkeitsfilter und Kosinuskorrektur ... -
Seite 9: Spektrale Empfindlichkeit
Anhang Typische Lichtstärken (1 Fc = 10,76 Lux) Lux Foot Lux Foot Candles Candles Fabrikgebäude Privatgebrauch 20‐75 2‐7 Fluchttreppe, Lagerhalle 100‐150 10‐15 Waschen 75‐150 7‐15 Ausgangs/Eingangsbereich 150‐200 15‐20 Hobbyraum 150‐300 15‐30 Verpackungsarbeiten 200‐300 20‐30 Salon, Tisch 300‐750 30‐75 Visuelle Arbeiten: Fließband 300‐500 30‐50 ...
