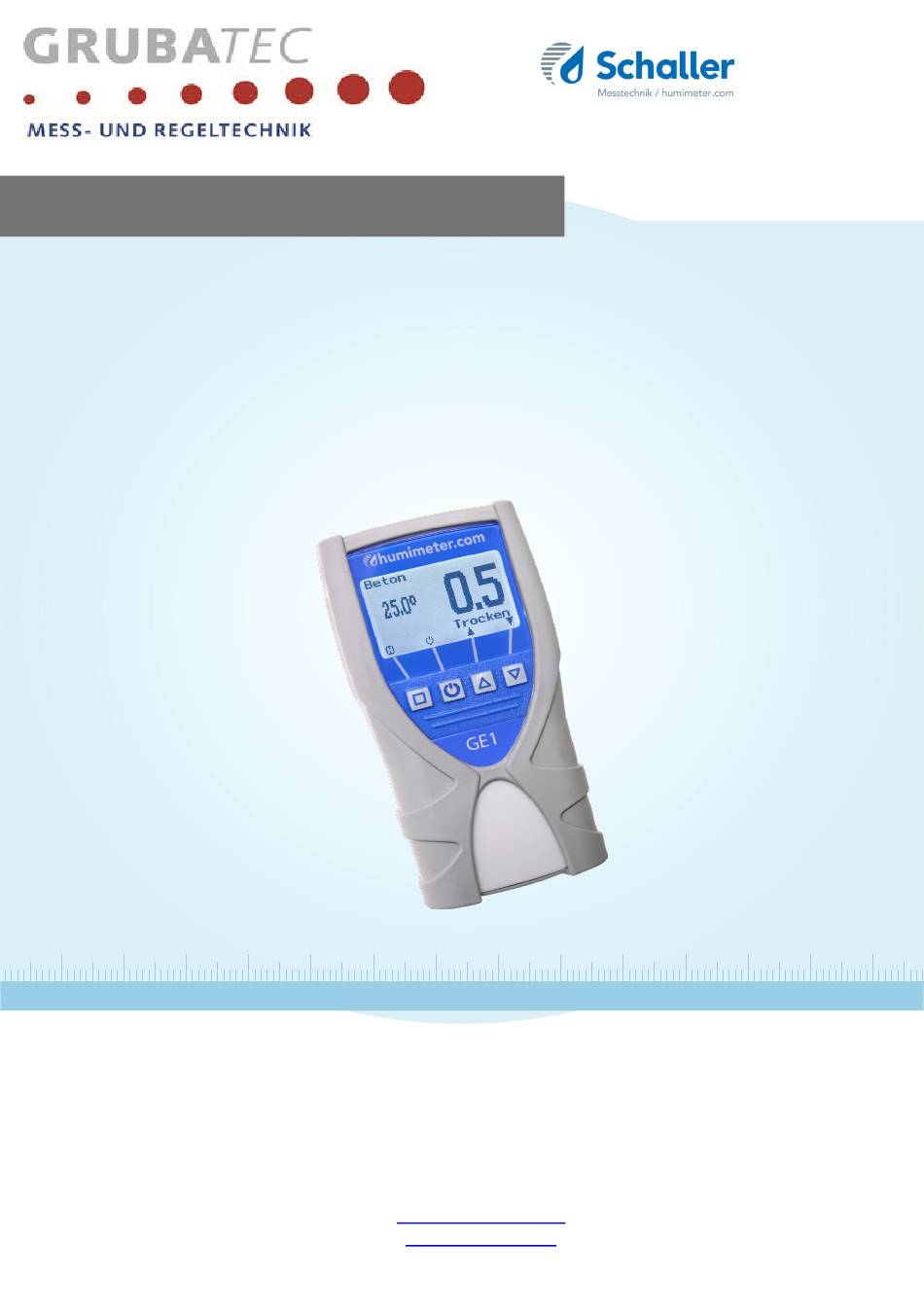

Feuchtemessgerät
Bedienungsanleitung
humimeter GE1
Estrichfeuchte-Messgerät
78,0 °F | 6,16 % | 456 kg/m
| -27,3 td | 0,64 aw | 51,9 %r.H. | 14,8 % abs | 100,4 g/m
| 09 m/s | 4,90 Ugl | 1
3
2
Grubatec AG
Wölferstrasse 5 CH 4414 Füllinsdorf
Tel.:+41(0)556170080
Fax:+41 (0)556170081
sales@grubatec.ch
www.grubatec.ch
Inhaltsverzeichnis
Verwandte Anleitungen für Schaller GRUBATEC
Inhaltszusammenfassung für Schaller GRUBATEC
- Seite 1 78,0 °F | 6,16 % | 456 kg/m | -27,3 td | 0,64 aw | 51,9 %r.H. | 14,8 % abs | 100,4 g/m | 09 m/s | 4,90 Ugl | 1 Grubatec AG Wölferstrasse 5 CH 4414 Füllinsdorf Tel.:+41(0)556170080 Fax:+41 (0)556170081 sales@grubatec.ch...
-
Seite 2: Übersicht Über Ihr Humimeter Ge1
Bedienungsanleitung humimeter GE1 Übersicht über Ihr humimeter GE1 Übersicht Grundgerät Bezeichnung Display Tastatur Gummischutz Seite 2... -
Seite 3: Übersicht Rückseite
Übersicht Rückseite Bezeichnung Sensorfläche Batteriefach Seite 3... -
Seite 4: Übersicht Display
Bedienungsanleitung humimeter GE1 Übersicht Display Bezeichnung Kennlinie Wassergehalt in % ("6.4 Definition Wasserge- halt") Display-Symbole Temperaturanzeige Übersicht Display-Symbole Symbol Bezeichnung Symbol Bezeichnung Bestätigen Nein Eingabe-Ebene Nach oben wechseln Nach unten Zurück Menüebene wechseln Ausschalten/Display- Zahlen eingeben Beleuchtung Buchstaben eingeben Messwert halten Weiter bzw. -
Seite 5: Übersicht Ebenen
Übersicht Ebenen Das Gerät verfügt über zwei verschiedene Ebenen: Produktwahlebene und Hauptmenü: Produktwahlebene Bezeichnung Messwert halten (siehe "5.4 Hold Funktion - Messwer- tanzeige einfrieren") Displaybeleuchtung einschalten/Gerät ausschalten Navigieren zwischen den Kennlinien Hauptmenü Das Hauptmenü umfasst folgende Menüpunkte: • Optionen: Justieren, Sprache, Entsperren, °C/°F, Bedienebene, Sortenkalibrierung, Passwort, Rücksetzen •... -
Seite 6: Inhaltsverzeichnis
Bedienungsanleitung humimeter GE1 Inhaltsverzeichnis Übersicht über Ihr humimeter GE1 ��������������� 2 Übersicht Grundgerät ....................2 Übersicht Rückseite ....................3 Übersicht Display .....................4 Übersicht Display-Symbole ..................4 Übersicht Ebenen .....................5 1� Einleitung ���������������������� 9 Information zu dieser Bedienungsanleitung ..........9 Haftungsbeschränkung ................9 Verwendete Symbole ................10 Kundenservice ..................10 2�... - Seite 7 Gerät ausschalten .................15 5� Messvorgang �������������������� 16 Messung vorbereiten ................16 Messung durchführen ................16 Information zur Messung ..............17 Hold Funktion - Messwertanzeige einfrieren ..........18 5.4.1 Hold Funktion nutzen ................18 6� Kennlinien ��������������������� 19 Die CM Methode ..................19 CM Kennlinien ..................19 Digit Kennlinie ..................20 Definition Wassergehalt ................20 7�...
- Seite 8 Bedienungsanleitung humimeter GE1 11.1 Gerät lagern ..................29 11.2 Gerät entsorgen ..................29 12� Angaben zum Gerät ����������������� 30 12.1 CE Konformitätserklärung ..............30 12.2 Technische Daten ..................31 Seite 8...
-
Seite 9: Einleitung
Normen und Vorschriften, des Stands der Technik sowie der lang- jährigen Erkenntnisse und Erfahrungen der Firma Schaller GmbH zusammengestellt. In folgenden Fällen übernimmt die Firma Schaller GmbH für Schäden keine Haftung und die Gewährleistungsansprüche erlöschen: • Nichtbeachtung der Anleitung •... -
Seite 10: Verwendete Symbole
Bei Nichtbeachtung kann es zu Sachschäden kommen. Information Kennzeichnet wichtige Information, deren Befolgung einen effizienteren und wirtschaftlicheren Einsatz zur Folge hat. Kundenservice Für technische Auskünfte steht Ihnen unser Kundenservice zur Verfügung: Grubatec AG Wölferstrasse 5 CH 4414 Füllinsdorf Tel.:+41(0)556170080 Fax:+41 (0)556170081 sales@grubatec.ch www.grubatec.ch... -
Seite 11: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Das Gerät entspricht den folgenden Europäischen Richtlinien: • Beschränkung gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS-Richt- linie) • Elektromagnetische Verträglichkeit (EMV-Richtlinie) Das Gerät ist nach dem neuesten Stand der Technik gebaut. Dennoch gibt es Restge- fahren. Um Gefahren zu vermeiden, müssen Sie die Sicherheitshinweise beachten. Bestimmungsgemäße Verwendung •... -
Seite 12: Allgemeine Sicherheit
Bedienungsanleitung humimeter GE1 Allgemeine Sicherheit Beachten Sie die folgenden Sicherheitshinweise, um Personen- und Sachschäden zu vermeiden: • Entfernen Sie die Batterien aus dem Gerät, wenn es über einen längeren Zeit- raum (4 Wochen) nicht benutzt wird. • Sollten Sie lose Teile oder Beschädigungen am Gerät feststellen, entfernen Sie die Batterien und nehmen Sie Kontakt mit Ihrem Händler auf. -
Seite 13: Batterien Einlegen
• Gummischutz • Bedienungsanleitung Batterien einlegen Entfernen Sie den Gummischutz des Gerätes. Ziehen Sie diesen an der Oberseite vom Gehäuse (Bild und 2) . Nehmen Sie das Gerät in eine Hand und drücken Sie mit dem Daumen auf die gravierte Stelle des Batteriedeckels (1). -
Seite 14: Grundlegende Bedienung
Bedienungsanleitung humimeter GE1 Grundlegende Bedienung Gerät einschalten • Drücken Sie die Taste für 3 Sekunden. » Im Display erscheint die Status-Anzeige (Bild 6). » Das Gerät schaltet sich nach dem Einlegen der Batterien automatisch ein. Aufrufen des Hauptmenüs Voraussetzung: Das Gerät ist ausgeschaltet. •... -
Seite 15: Messung Durchführen
Einige Kennlinien im Gerät werden am Display in Abhängigkeit der Feuchte und dem Material in vier Stufen bewertet. Diese Bewertung basiert auf Erfahrungswerten der Fa. Schaller. Da die Abstufungen je nach Gewerk bzw. Betrieb anders sein können, wird eine Plausibilitätskontrolle der Werte empfohlen. -
Seite 16: Messvorgang
Bedienungsanleitung humimeter GE1 Messvorgang Messung vorbereiten Voraussetzung: Das Messgerät muss möglichst genau die gleiche Temperatur wie das zu messende Produkt aufwei- sen. Es wird empfohlen, das Messgerät vor der Messung in der Nähe des Produktes an die Temperatur angleichen zu lassen. Suchen Sie einige repräsentativen Stellen, die für die Beobachtung der Estrichfeuchte geeignet sind. -
Seite 17: Information - Messgenauigkeit
» Die Interpretation des angezeigten Estrich-Wassergehalts obliegt der Erfahrung des Anwenders sowie den Empfehlungen des Estrichherstellers. » Estrichdicken können variieren, das Gerät misst immer nur die obersten 30mm! » Wenn der Estrich dünner als 30mm ist, kann bedingt durch Bewährungsgitter, Heizungsrohre oder andere Metalleinlagen ein falscher Messwert angezeigt werden. -
Seite 18: Hold Funktion - Messwertanzeige Einfrieren
Bedienungsanleitung humimeter GE1 Hold Funktion - Messwertanzeige einfrieren Das Gerät ist so konfiguriert, dass auf Tastendruck das Display bis zum nächsten Tas- tendruck eingefroren wird. Die Funktion kann genutzt werden, falls der Messwert am Display angezeigt bleiben soll. 5.4.1 Hold Funktion nutzen Voraussetzung: Das Gerät ist eingeschaltet und befindet sich in der Produktwahlebene (siehe... -
Seite 19: Kennlinien
Kennlinien Für folgende Produkte stehen Kennlinien zur Auswahl: Kennlinie Bedeutung Dichtebereich Messbereich Zementstrich normal 1800 kg/m³ Zement Estrich 0,5 % bis 4,5% verdichtet bis 2200 kg/m³ Zementstrich normal 1800 kg/m³ Zement Estrich CM verdichtet 0,2 % bis 4,0% bis 2200 kg/m³ Umrechnung CM % 2200 kg/m³... -
Seite 20: Digit Kennlinie
Bedienungsanleitung humimeter GE1 Digit Kennlinie Die Digit Kennlinie hat einen einheitslosen Messbereich von 0 bis 100, welcher dem gesamten Messbereich des Gerätes entspricht. Mit dieser Kennlinie können Sonder- materialien gemessen werden. Mit dieser Kennlinie ist es auch möglich, Wasser oder Feuchtstellen in der Mauer auf- zuspüren. -
Seite 21: Geräte-Status Abfragen
Geräte-Status abfragen Rufen Sie das Hauptmenü auf (siehe"4.2 Aufrufen des Hauptmenüs" Navigieren Sie zu Status . Drücken Sie dafür oder und bestätigen Sie mit » Im Display erscheint die Status-Anzeige humimeter . » Das Display zeigt folgende Informationen: Bezeichnung Seriennummer Software Version Batterieladezustand Bestätigen Sie mit... -
Seite 22: Einstellungen Vornehmen
Bedienungsanleitung humimeter GE1 Einstellungen vornehmen Sprache einstellen Rufen Sie das Hauptmenü auf (siehe"4.2 Aufrufen des Hauptmenüs" Navigieren Sie zu Optionen . Drücken Sie dafür oder und bestätigen Sie mit Navigieren Sie zu Sprache . Drücken Sie dafür oder und bestätigen Sie mit Navigieren Sie zur gewünschten Sprache. -
Seite 23: Optionen Sperren
Zurück navigieren: Drücken Sie , um in eine weitere Eingabe-Ebene zu wechseln. Navigieren Sie zurück mit Bestätigen Sie das vierstellige Passwort mit » Die Einstellung wurde gespeichert. » Die Optionen °C/°F , Bedienebene , Sortenkalibrierung , Passwort , Rücksetzen sind nun aktiviert. -
Seite 24: Sortenkalibrierung Einstellen
Bedienungsanleitung humimeter GE1 Sortenkalibrierung einstellen Die Einstellung der Sortenkalibrierung wird in einer separaten Bedienungsanleitung beschrieben. Passwort ändern Voraussetzung: Alle Optionen sind aktiviert (siehe "8.2 Optionen entsperren"). Rufen Sie das Hauptmenü auf (siehe"4.2 Aufrufen des Hauptmenüs" Navigieren Sie zu Optionen . Drücken Sie dafür oder und bestätigen Sie mit Navigieren Sie zu Passwort . -
Seite 25: Gerät Auf Werkseinstellungen Zurücksetzen
Gerät auf Werkseinstellungen zurücksetzen Voraussetzung: Alle Optionen sind aktiviert (siehe "8.2 Optionen entsperren"). Rufen Sie das Hauptmenü auf (siehe"4.2 Aufrufen des Hauptmenüs" Navigieren Sie zu Optionen . Drücken Sie dafür oder und bestätigen Sie mit Navigieren Sie zu Rücksetzen . Drücken Sie dafür oder und bestätigen Sie mit... -
Seite 26: Justierung Durchführen
Bedienungsanleitung humimeter GE1 Justierung durchführen Voraussetzung: Das Gerät muss eine Temperatur zwischen 20,0 °C und 26,0 °C haben. Rufen Sie das Hauptmenü auf (siehe"4.2 Aufrufen des Hauptmenüs" Navigieren Sie zu Optionen . Drücken Sie dafür oder und bestätigen Sie mit Navigieren Sie zu Justieren . -
Seite 27: Gerät Reinigen
Gerät reinigen HINWEIS Geräteschaden durch feuchte Reinigung Durch Eindringen von Wasser oder Putzmitteln kann das Gerät zerstört werden. Führen Sie ausschließlich eine trockene Reinigung durch. ► Sensorfläche • Reinigen Sie das Gerät mit einem Tuch. Seite 27... -
Seite 28: Störungen
Bedienungsanleitung humimeter GE1 10. Störungen Wenn die unten genannten Maßnahmen die Störungen nicht beheben oder andere, hier nicht aufgeführte Störungen auftreten, wenden Sie sich bitte an Schaller GmbH. Störung Ursache Maßnahme Fehlmessung Temperatur des Messguts Messgut mit einer Temperatur außerhalb des Anwendungs- über 0 °C bzw. -
Seite 29: Lagerung Und Entsorgung
Störung Ursache Maßnahme Kondensationsgefahr auf Kondensation beeinträchtigt dem Messgerät bzw. Sensor die Kalibrierung und kann das bei Temperaturwechsel Gerät beschädigen. Stellen Sie sicher, dass das Gerät vor dem Einschalten vollständig trocknen ist. 11. Lagerung und Entsorgung 11.1 Gerät lagern Gerät unter folgenden Bedingungen lagern: •... -
Seite 30: Angaben Zum Gerät
12.1 CE Konformitätserklärung Konformitätserklärung________________ im Sinne der EMV - Richtlinie 2014/30/EU, RoHS - Richtlinie 2011/65/EG, Die Firma Schaller GmbH Max-Schaller-Straße 99 A – 8181 St. Ruprecht erklärt, dass nachfolgend angeführte Produkte den grundlegenden Anforderungen der oben angeführ- ten Richtlinien entsprechen: Gerätebezeichnung: humimeter GE1 ;... -
Seite 31: Technische Daten
