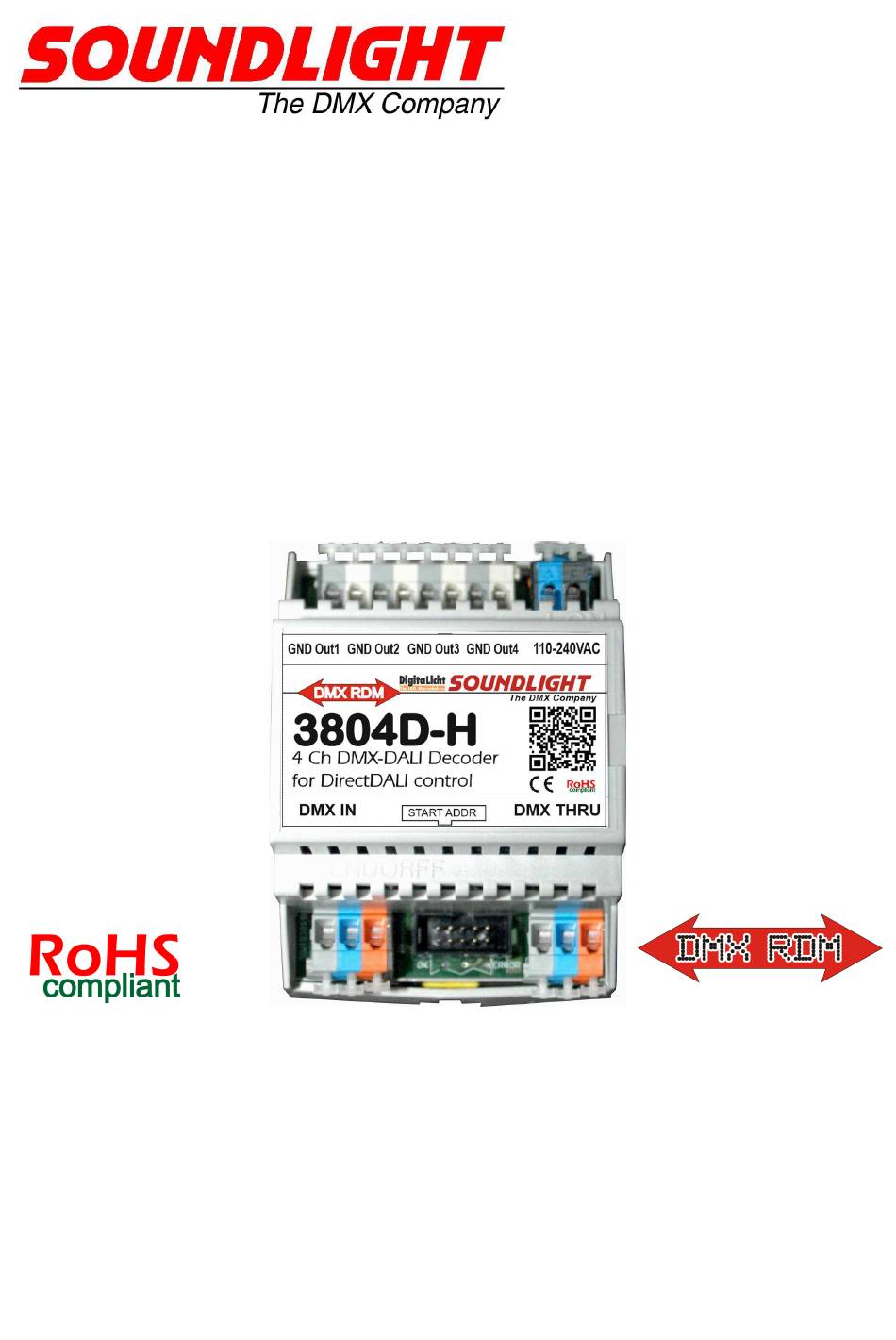

BEDIENUNGSANLEITUNG
DMX / DSI Decoder 3804D-H Mk1.0
(C) SOUNDLIGHT 1996-2021 * ALLE RECHTE VORBEHALTEN * KEIN TEIL DIE-
SER ANLEITUNG
DARF
OHNE SCHRIFTLICHE ZUSTIMMUNG DES HERAUSGE-
BERS IN IRGENDEINER FORM REPRODUZIERT, VERVIELFÄLTIGT ODER KOMMER-
ZIELL GENUTZT WERDEN. * WIR HALTEN ALLE ANGABEN DIESER ANLEITUNG
FÜR VOLLSTÄNDIG UND ZUVERLÄSSIG. FÜR IRRTÜMER
UND DRUCKFEHLER
KÖNNEN WIR JEDOCH KEINE GEWÄHR ÜBERNEHMEN. VOR INBETRIEBNAHME
HAT DER ANWENDER DIE ZWECKMÄSSIGKEIT DES GERÄTES FÜR SEINEN GE-
PLANTEN EINSATZ ZU PRÜFEN. SOUNDLIGHT SCHLIESST INSBESONDERE JEDE
HAFTUNG FÜR SCHÄDEN -SOWOHL AM GERÄT ALS AUCH FOLGESCHÄDEN- AUS,
DIE DURCH NICHTEIGNUNG, UNSACHGEMÄSSEN AUFBAU, FALSCHE INBETRIEB-
NAHME UND ANWENDUNG SOWIE
NICHTBEACHTUNG GELTENDER SICHER-
HEITSVORSCHRIFTEN ENTSTEHEN.
SOUNDLIGHT
The DMX Company
Bennigser Strasse 1
D-30974 Wennigsen
Tel. +49-(0)5045-912 93-11
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SoundLight DMX/DSI Decoder 3804D-H Mk1.0

Inhaltszusammenfassung für SoundLight DMX/DSI Decoder 3804D-H Mk1.0

  • Seite 1 BEDIENUNGSANLEITUNG DMX / DSI Decoder 3804D-H Mk1.0 (C) SOUNDLIGHT 1996-2021 * ALLE RECHTE VORBEHALTEN * KEIN TEIL DIE- SER ANLEITUNG DARF OHNE SCHRIFTLICHE ZUSTIMMUNG DES HERAUSGE- BERS IN IRGENDEINER FORM REPRODUZIERT, VERVIELFÄLTIGT ODER KOMMER- ZIELL GENUTZT WERDEN. * WIR HALTEN ALLE ANGABEN DIESER ANLEITUNG FÜR VOLLSTÄNDIG UND ZUVERLÄSSIG.

  • Seite 2: Wichtiger Hinweis

    Vielen Dank, daß Sie sich für ein SOUNDLIGHT Gerät entschieden haben. Die SOUNDLIGHT DMX Decoder 3804D-H ist ein intelligenter Decoder, der Signale nach USITT DMX-512/1990, DMX DIN 56930-2, DMX512-A (ANSI E1-11) und DMX RDM (ANSI E1-20) in seri- elle Ansteuerung für digitale EVG (elektronische Vorschaltgeräte) konvertiert. Als Ausgangsproto- koll steht DALI BROADCAST zur Verfügung.

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Dies Gerät verwendet Netzspannung 230V. Netzspannung kann lebensgefährlich sein. Bei Montage und Inbetriebnahme müssen die einschlägigen elektrotechnischen Sicherheitsvor- schriften eingehalten werden, und Verdrahtungsarbeiten dürfen nur im stromlosen Zustand vorgenommen werden. Anschluß und Inbetriebnahme dürfen nur durch elektrotechnisch unterwiesene Personen erfolgen.
  • Seite 4 Cage Clamps Unsere Decoder verwenden schraubenlose Anschlußklemmen. Unzuverlässige Verbindungen gehören damit der Vergangenheit an. Benutzen Sie zum Öffnen einen kleinen Schlitzschrauben- dreher (Phasenprüfer!); auf keinen Fall jedoch einen Kreuzschlitz- oder Torx-Schraubendreher. Diese könnten leicht abrutschen und dann Klemmen oder das Gerät beschädigen. Die Klemme durch leichten Duck öffnen, Leitung einführen, loslas- sen.
  • Seite 5 Der Anschluß der EVG erfolgt an die jeweiligen Ausgangs- klemmen. Pro Klemmenpaar können bei Parallelbetrieb auch mehrere EVG (max. 8 EVG) angeklemmt werden. In diesem Fall arbeiten alle EVG gleich (gleiche Intensität). Digitale DALI EVG sind am Eingang polungsunabhängig; bei Einsatz anderer EVG beachten Sie ggfs. entsprechende Polungshinweise.
  • Seite 6 PROGRAMMIERUNG / EINSTELLUNG ÜBER ADRESSBOARD: Für Grafik- oder Display-Adressboards sehen Sie bitte die zugehörige Anleitung zum Adressboard. Bei einem Schalter-Adressboard 3000P stellen Sie die ge- wünschte Adresse ein - soll beispielsweise die Adresse 102 programmiert werden, stellen Sie das Schalterboard auf „102“.

  • Seite 7: Dip-Schalter

    Auch zur Einstellung der Personality kann die Auswahl und Einstellung alternativ über ein Startad- ressboard erfolgen. Dabei gilt: Personality 1: DALI, Regelbereich 1%...100% (2 Dekaden), „AUS“ wird als ARC LEVEL Kommando gesendet Personality 2: DALI, Regelbereich 0,1%...100% (3 Dekaden), „AUS“ wird als ARC LEVEL Kommando gesendet personality 3: DALI, Regelbereich 1%...100% (2 Dekaden), „AUS“...

  • Seite 8: Ansteuerkennlinie

    Eine Adressierung wäre beim Betrieb mit dem 3804D-H nämlich eigentlich gar nicht erforderlich, da hier die Ansteuerung über ein sog. Broadcast-Kommando erfolgt (also eine allgemeine Adres- se). Hinweis: Manche DALI Decoder verarbeiten (obwohl sie es sollten) die Befehle aber nicht richtig, wenn sie nicht adressiert wurden.

  • Seite 9: Elektronische Vorschaltgeräte

    Elektronische Vorschaltgeräte Der Anschluss der EVG erfolgt über die rückseitigen Federklemmen CN1...4. Pro Ausgang gibt es zwei Klemmen, blau für Sig- nal - und weiss für Signal +. Die Anschlüsse werden mit den Dateneingängen der EVG ver- bunden. Diese sind zumeist als D1 und D2 ge- kennzeichnet.

  • Seite 10: Gewährleistung

    Werk ein. Umwelthinweis Ist die Lebensdauer des Gerätes erreicht, dann muss es umweltverträglich über die kommunalen Sammelstellen zum Elektrogeräte-Recycling entsorgt werden. Diese Geräte dürfen nicht über den Hausmüll entsorgt werden. SOUNDLIGHT ist dem Rücknahmesystem für Elektrogeräte (WEEE-EAR, DE58883929) angeschlossen.

  • Seite 11: Produktinformationen

    Produktinformationen Weiterführende Produktinformationen erhalten Sie auf unserer Website. Infos zum Decoder 3804D-H finden Sie auf www.soundlight.eu/produkte/3804D-H Informationen zu Grundlagen, zu Eigenschaften, zum Einsatz und zu beispielhaften Anwendungen von DMX RDM sowie eine Befehlsliste finden Sie auf ww.soundlight.eu/rdm Zum Nachordern von Produkten besuchen Sie unseren Webshop auf...
