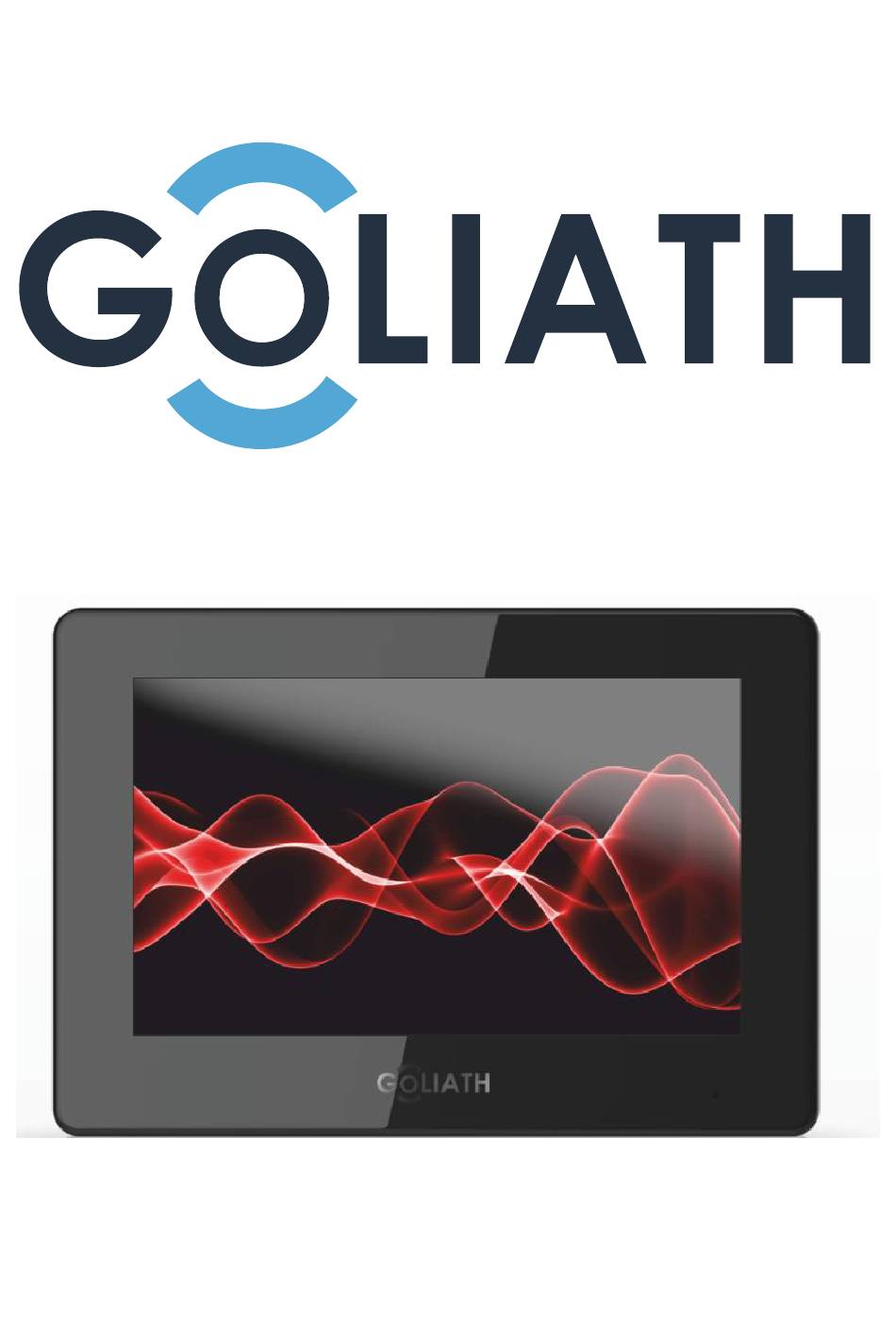

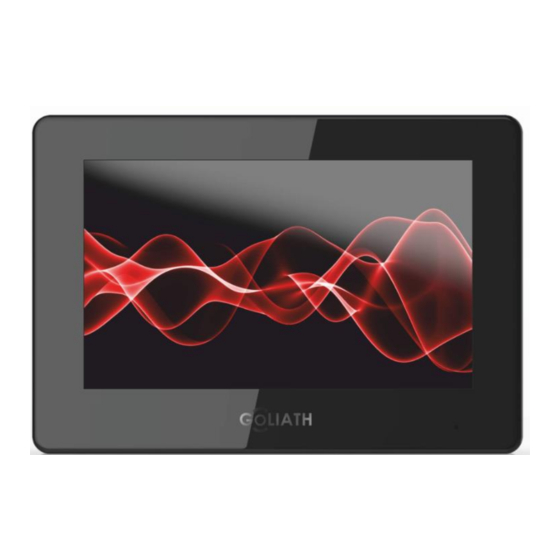

Goliath AV-2B1-22XV2 Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Goliath AV-2B1-22XV2

  • Seite 2: Über Das Handbuch

    AV-2B1-22XV2 Benutzerhandbuch Vorwort Signalzeichen Erklärung Weist auf ein hohes Gefahrenpotential hin, das, wenn es nicht Gefahr vermieden wird, zum Tod oder zu schweren Verletzungen führt. Weist auf eine mittlere bis geringe Gefahr hin, die zu leichten oder mittelschweren Verletzungen führen kann, wenn sie nicht Warnung vermieden wird.

  • Seite 3: Wichtige Sicherheitshinweise Und Warnungen

    AV-2B1-22XV2 Benutzerhandbuch Wichtige Sicherheitshinweise und Warnungen Verwenden Sie das Gerät nur wie beschrieben. Lesen Sie diese Anleitung vor Gebrauch und Inbetriebnahme sorgfältig durch, um Gefahren und Schäden zu vermeiden. Halten Sie sich während des Gebrauchs und der Installation strikt an das Handbuch und bewahren Sie es für Späteres Nachschlagen auf.

  • Seite 4: Inhaltsverzeichnis

    AV-2B1-22XV2 Benutzerhandbuch Table of Contents Vorwort ..............................II Wichtige Sicherheitshinweise und Warnungen ................... III Anschlüsse ............................... 1 AV-2BI-22XV2 ..........................1 Installation ..............................2 Installation ............................. 2 Erster Start ............................ 3 Einstellungen überprüfen ......................8 2.3.1 Klingelfunktion prüfen ......................8 2.3.2 Außenstation überwachen ....................9 3 Hauptmenü...

  • Seite 5: Anschlüsse

    AV-2B1-22XV2 Benutzerhandbuch Anschlüsse AV-2BI-22XV2 Anschlüsse AV-2BI-Serie SD-Kartenslot BUS Anschluss RJ45-Anschluss Alarmanschlüsse Alarmeingänge Alarmeingänge Alarmausgang Hinweise: Der Alarmeingang IN1 und GND kann zum Anschluss eines externen Klingeltasters genutzt werden. Der Anschluss erfolgt potentialfrei. Der Alarmausgang kann für den Anschluss eines externen Gongs genutzt werden (Bitte nur...

  • Seite 6: Installation

    AV-2B1-22XV2 Benutzerhandbuch Installation Installation Hinweise: Installieren Sie die Außenstation nicht an Stellen mit hohen Temperaturen, hoher  Luftfeuchtigkeit oder Staub. Setzen Außenstation keiner direkten Sonneneinstrahlung aus. Bei ungewöhnlichen Ereignissen der Innenstation, wie Rauchentwicklung, Fehlfunktionen  oder ähnlichem, trennen Sie die Innenstation von Netzwerk und Strom. Nehmen Sie die Station erst nach Überprüfung durch eine Fachkraft wieder in Betrieb.

  • Seite 7: Erster Start

    AV-2B1-22XV2 Benutzerhandbuch Erster Start Bei der ersten Inbetriebnahme ist es notwendig ein Passwort und eine Emailadresse zu vergeben. Wird die Station durch Ihren Verkäufer vorkonfiguriert so ist das Passwort 888888. Das Passwort wird benötigt, um in die Netzwerkeinstellungen zu gelangen.
  • Seite 8 AV-2B1-22XV2 Benutzerhandbuch Halten Sie Einstellungen für ca. 6 Sekunden gedrückt. Geben Sie das Passwort in das auftauchende Feld ein. Netzwerk Gehen Sie auf Netzwerk und geben Sie IP Adresse, Subnetzmaske und Gateway ein. Alternativ können Sie die Station auf DHCP stellen. Bei angeschlossenem Router bekommt...
  • Seite 9 AV-2B1-22XV2 Benutzerhandbuch VTH Konfig Nutzung als Master Station Geben Sie die Raumnummer, z. B. 9901#0 ein und Bestätigen Sie die Eingabe mit OK. Hinweis: Wenn Sie eine Mehrfamilienanlage haben sind die Raumnummern fortlaufend (9901#0, 9902#0 usw.). Nutzung als Erweiterung Drücken Sie auf das Feld Master  die Anzeige ist nun Erweiterung Geben Sie dem Gerät die Raumnummer des Master + Nummer der Erweiterung.
  • Seite 10 AV-2B1-22XV2 Benutzerhandbuch SIP Server Geben Sie die Daten für den SIP Server wie in der Tabelle dargestellt ein Bezeichnung Beschreibung Wenn Sie einen externen SIP Server nutzen, geben Sie dessen IP Adresse hier ein Server IP Wenn eine Außenstation als SIP Server genutzt wird, geben Sie deren IP Adresse hier ein (Empfohlen) Nutzen Sie einen externen Server ist der Port 5080.
  • Seite 11 AV-2B1-22XV2 Benutzerhandbuch VTO Konfig Außenstationen hinzufügen: Main_VTO hinzufügen Geben Sie IP Adresse, Benutzername und Kennwort der Außenstation ein. Den Namen der Außenstation können Sie frei vergeben Schalten Sie den Status auf Hinweis: Benutzername und Kennwort müssen den Login Daten entsprechen, mit denen Sie sich an der WEB Oberfläche der Außenstation anmelden.

  • Seite 12: Einstellungen Überprüfen

    AV-2B1-22XV2 Benutzerhandbuch Einstellungen überprüfen 2.3.1 Klingelfunktion prüfen Klingeln Sie an der Außenstation und prüfen Sie ob das Bild wie unten gezeigt erscheint. Hinweis: Die unten stehende Abbildung zeigt eine Innenstation mit eingelegter SD-Karte. Haben Sie keine SD-Karte eingelegt, haben Sie keine Funktionen, wie Bild- und Videoaufnahme.

  • Seite 13: Außenstation Überwachen

    AV-2B1-22XV2 Benutzerhandbuch 2.3.2 Außenstation überwachen Gehen Sie im Hauptmenü auf Monitor und wählen Sie Tür. Drücken Sie auf Play. Ihnen sollte nun das Bild der Außenstation angezeigt werden. Tür Überwachen...

  • Seite 14: Hauptmenü

    AV-2B1-22XV2 Benutzerhandbuch 3 Hauptmenü 3.1 Hauptmenü Hauptmenü Name Beschreibung Raumnummer Nummer der Innenstation 9901#0 / 9901#1 usw.  Sehen Sie gesendete Hinweise, Alarmmeldungen, usw  Legen Sie eine SD-Karte ein, um an dieser Stelle automatische Fotos, Gastnachrichten ansehen zu Info können.
  • Seite 15 AV-2B1-22XV2 Benutzerhandbuch Symbol Beschreibung Keine Netzwerkverbindung Netzwerkverbindung vorhanden Keine Verbindung zur Außenstation SD-Karte eingelegt / Interner Speicher OK DND Modus Aktiv — Datum und Uhrzeit “Do not Disturb” – Es werden keine eingehenden Anrufe gemeldet Scharf- bzw. Unscharf schalten der Alarmeingänge...

  • Seite 16: Anruf

    AV-2B1-22XV2 Benutzerhandbuch Anruf Kontakte pflegen, Interkom Funktion nutzen oder Anrufprotokolle einsehen 3.2.1 Anrufprotokoll Wählen Sie Anruf Protokoll um verpasste, empfangene oder getätigte Anrufe einzusehen. Anruf Löschen: Gehen Sie auf Bearbeiten und dann auf Löschen, um einen einzelnen Datensatz zu entfernen.

  • Seite 17: Kontakte

    AV-2B1-22XV2 Benutzerhandbuch 3.2.2 Kontakte Löschen oder bearbeiten Sie Kontakte oder fügen Sie neue hinzu. Einen Benutzer hinzufügen  Geben Sie die Benutzerinformationen und Raumnummer in den Feldern ein Um einen Benutzer zu entfernen gehen Sie auf Bearbeiten, wählen Sie den Kontakt aus...
  • Seite 18 AV-2B1-22XV2 Benutzerhandbuch Sie können Mehrere Benutzer auf einmal auswählen. Anruf Anwender Wählen Sie die Raumnummer der Innenstation, die Sie anrufen möchten und gehen Sie auf die Grüne Taste...

  • Seite 19: Info

    AV-2B1-22XV2 Benutzerhandbuch Info  Informationen zu Alarmen, Erstellten Fotos, Gastnachrichten usw.  Bilder und Gastnachrichten nur bei eingelegter SD Karte Wenn die SD-Karte voll ist, werden die ältesten Aufnahmen von den Neusten überspielt.  Wenn Sie die Aufnahmen benötigen, machen Sie ein Backup über den PC (Entfernen der SD-Karte notwendig) 3.3.1 Alarm...
  • Seite 20 AV-2B1-22XV2 Benutzerhandbuch Alarm Nachricht Gehen Sie zum Alarmprotokoll auf Info -> Sicherheitsalarm...

  • Seite 21: Gastnachrichten

    AV-2B1-22XV2 Benutzerhandbuch 3.3.2 Gastnachrichten Gehen Sie auf Info  Gastnachrichten. Sie erhalten eine Übersicht über hinterlassene Nachrichten mit Zeitstempel. 3.3.3 Hinweise Gehen Sie auf Info > Hinweise...

  • Seite 22: Video Bilder

    AV-2B1-22XV2 Benutzerhandbuch 3.3.4 Video Bilder Gehen Sie auf Info > Video Bilder, Sie können dort automatische und manuell erstellte Screenshots einsehen...

  • Seite 23: Monitor

    AV-2B1-22XV2 Benutzerhandbuch Monitor Überwachen Sie Außenstationen oder IP Kameras 3.4.1 Überwachen der Außenstation Achten Sie darauf, dass beim Hinzufügen der Außenstation in den Projekteinstellungen Benutzername und Kennwort der Außenstation korrekt hinterlegt sind. Andernfalls kann die Außenstation nicht überwacht werden, es werden keine automatischen Schnappschüsse erstellt und Sie können die Türöffner Kontakte nicht ansteuern.
  • Seite 24 AV-2B1-22XV2 Benutzerhandbuch Table 4-3 Interface description Icon Description Öffnen Sie die Türe, die mit der angezeigten Außenstation verbunden ist Sie können bis zu 2 Türen anschließen. Für eine zweite Türe benötigen Sie das Accessmodul. Ist der Knopf grau können Sie Ihn nicht bedienen, da kein Accessmodul erkannt wird oder vorhanden ist.

  • Seite 25: Ip Kamera Überwachen

    AV-2B1-22XV2 Benutzerhandbuch Verlassen Sie die Überwachung. Drücken Sie diese Taste, um über den Lautsprecher der Außenstation zu sprechen. 3.4.2 IP Kamera überwachen 3.4.2.1.1 IP Kamera hinzufügen IP Kameras die in der Außenstation hinzugefügt werden mit den Verbunden  Innenstationen verbunden. In Außenstation hinzugefügte IP Kameras können nicht entfernt werden.
  • Seite 26 Hauptformat: Hohe Auflösung, benötigt eine hohe Bandbreite Extraformat: Niedrigere Auflösung, zur Darstellung eines flüssigen Stream Type Livebildes. Wählen Sie Lokal für Goliath IP Kameras und Rekorder oder Onvif für Kameras von anderen Herstellern. Protokoll WICHTIG: Bei Fremdkameras kann eine Kompatibilität nicht gewährleistet werden!

  • Seite 27: Ip Kamera Einstellungen Ändern

    AV-2B1-22XV2 Benutzerhandbuch 3.4.2.1.2 IP Kamera Einstellungen ändern  Wählen Sie Monitor > IPC  Drücken Sie  Passen Sie die Einstellungen der Kamera an  Drücken Sie OK zum speichern 3.4.2.1.3 IP Kamera entfernen  Gehen Sie auf Monitor > IPC ...

  • Seite 28: Sos

    Funktioniert nur bei angebundener Management Zentrale! Drücken Sie im Notfall SOS, um mit der verbundenen Zentrale zu Sprechen. Hinweis: Eine Aufschaltung auf einen Wachdienst ist hier nicht möglich, es geht lediglich um Goliath Management Zentralen. Einstellungen 3.6.1 Klingelton Einstellungen Wählen Sie die Klingeltöne für Außenstationen, Innenstationen oder den Alarm Ton der Innenstation und stellen Sie die Lautstärke ein.
  • Seite 29 AV-2B1-22XV2 Benutzerhandbuch 3.6.1.1.2 VTH Ring Stellen Sie den Klingelton für die Interkom-Funktion ein. 3.6.1.1.3 Alarm Ring...

  • Seite 30: Weitere Einstellungen

    AV-2B1-22XV2 Benutzerhandbuch 3.6.1.1.4 Weitere Einstellungen Stellen Sie Klingeldauer, für die Außenstation und bei Interkom ein. Wählen Sie die Lautstärke und stellen Sie Empfindlichkeit für das Mikrofon ein. Aktivieren Sie „Mute“ um das Klingeln Stumm zu schalten Hinweis: Bei einer Master Station wird die Einstellung von Erweiterungen automatisch...

  • Seite 31: Karten Information

    AV-2B1-22XV2 Benutzerhandbuch 3.6.2 Karten Information Karten hinzufügen und entfernen Diese Funktion kann nur in Verbindung mit einer Modularen Außenstation mit RFID Reader genutzt werden. 3.6.3 Alarm Setting Stellen Sie die Alarmbereiche ein.
  • Seite 32 AV-2B1-22XV2 Benutzerhandbuch 3.6.3.1.1 Kabelgebundene Zone Einstellung Beschreibung Area Nummer des Alarmeingangs. Wählen Sie NO oder NC, je nachdem welche Art von Melder Sie NO/NC haben. Wählen Sie aus den Dropdown Menü aus, um Welche Art von Melder es sich handelt (IR Bewegungsmelder, Öffnungsmelder, usw.).

  • Seite 33: Alarm Output

    AV-2B1-22XV2 Benutzerhandbuch 3.6.3.1.2 Alarm Output Schalten Sie den Alarmkontakt (NO / COM) Ein oder Aus 3.6.4 Modus Einstellungen Sie können die Modi Da, Fort, Ruhe und Benutzerdefiniert einstellen. In jedem Modus können Sie einzelne Bereiche Scharf oder Unscharf schalten. Zum Beispiel im „Da-Modus“ Alarmmelder im Inneren Ihres Hauses abschalten.

  • Seite 34: Weiterleitung

    AV-2B1-22XV2 Benutzerhandbuch 3.6.5 Weiterleitung Leiten Sie eingehende Anrufe weiter. Diese Einstellungen können nur an der Master-Innenstation vorgenommen werden. Erweiterungen synchronisieren sich mit dem Master. Tragen Sie die Raumnummer der Innenstation, an die Sie den Ruf weiterleiten wollen ein. Stellen Sie die Weiterleitung auf On und Speichern Sie die Einstellung mit OK.

  • Seite 35: Allgemein

    AV-2B1-22XV2 Benutzerhandbuch 3.6.6 Allgemein Nehmen Sie Einstellungen zur Systemzeit, den Bildschirmschoner Zeiten, Passwörtern und weitere vor. 3.6.6.1.1 Zeit Stellen Sie die Systemzeit, Zeitzone, NTP (Network Time Protokoll) und DND Zeiträume ein Diese Einstellungen werden ausschließlich an der Master Innenstation vorgenommen.
  • Seite 36 AV-2B1-22XV2 Benutzerhandbuch Sie können eine DND Periode einstellen. Wird in diesem Zeitraum an der Außenstation geklingelt, klingelt es nicht an der Innenstation. Sie können die Periode für verschiedene Tage der Woche einstellen. Jedoch nicht für jeden Tag eine eigene Periode.

  • Seite 37: Password Einstellungen

    AV-2B1-22XV2 Benutzerhandbuch 3.6.6.1.2 Bildschirm Stellen Sie hier die Bildschirmhelligkeit, die Bildschirmschoner Zeit ein oder wechseln Sie in den Reinigungsmodus  Verändern Sie die Werte zur Helligkeit und die Zeit bis der Bildschirm in Standby geht einfach über + und –...
  • Seite 38 AV-2B1-22XV2 Benutzerhandbuch 3.6.6.1.4 Weitere Stellen Überwachungszeit, Aufnahmezeiten, Zeiten für Gastnachrichten Gesprächsdauer, sowie automatische Fotos, Touchton und weiteres ein. (Siehe Tabelle unten) Sie können an Erweiterungen nur die Auto-Foto Funktion und den Touchton aktivieren. Alle weiteren Einstellungen werden mit dem Master synchronisiert.

  • Seite 39: Produkt Info

    AV-2B1-22XV2 Benutzerhandbuch Intercom Schalten Sie auf Off, wenn Sie die Funktion nicht nutzen möchten VTH Gesprächszeit Maximale Gesprächszeit zwischen zwei Innenstationen Hinweis: Diese Funktion kann nur genutzt werden, wenn eine SD-Karte in der Innenstation eingelegt ist. Ist die Funktion aktiviert, werden von der Außenstation Auto-Foto nach 1, 2 und 3 Sekunden Schnappschüsse gemacht.
  • Seite 40 AV-2B1-22XV2 Benutzerhandbuch...
  • Seite 41 AV-2B1-22XV2 Benutzerhandbuch...
  • Seite 42 AV-2B1-22XV2 Benutzerhandbuch...
