- Seite 1 INTERFACE KNX 400 IP TECHNISCHE BESCHREIBUNG Version (06) deutsch...
- Seite 2 Hersteller / Inverkehrbringer TELENOT ELECTRONIC GMBH Wiesentalstraße 60 73434 Aalen GERMANY Telefon +49 7361 946-0 Telefax +49 7361 946-440 info@telenot.de www.telenot.de Original Technische Beschreibung deutsch...
-
Seite 3: Benutzerhinweise
Benutzerhinweise Allgemeine Verkaufsbedingungen Die Allgemeinen Verkaufsbedingungen finden Sie auf der Diese Technische Beschreibung ermöglicht den sicheren und TELENOT-Website unter www.telenot.com und im TELENOT- effizienten Umgang mit dem Produkt. Das Dokument ist Produktkatalog. Bestandteil des Produktes und muss in unmittelbarer Nähe Rücksenden fehlerhafter Produkte... - Seite 4 Benutzerhinweise Symbolerklärung Legende Sicherheitshinweise sind gekennzeichnet durch: Handlungsablauf Gefahrensymbol, Signalwort, Art der Gefahr und einer Beschrei- bung, wie der Gefahr zu entkommen ist. Bei den Signalwörtern wird nach dem Grad der Gefährdung unterschieden. GEFAHR! Möglicherweise gefährliche Situation, die zum Tod oder zu schwersten Verletzungen führen kann.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Benutzerhinweise . . . . . . . . . . . . . . . . . . . . . . 3 Parametrierung . -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Lieferumfang Voraussetzung für sicheres Arbeiten ist die Einhaltung aller Interface KNX 400 IP angegebenen Sicherheitshinweise und Handlungsanweisungen. 4 x Snap-in-Befestigung, Distanzrolle, gewindefurchende Darüber hinaus gelten die Richtlinien und Normen für Sicher- Linsenkopfschraube, Sicherungsscheibe heitstechnik sowie die örtlichen Unfallverhütungsvorschriften Patchkabel (2 m) und Umweltschutzvorschriften. RS232-Kabel (2 m) Beiblatt „Wichtige Hinweise“ / „Fehlerbericht für Instand- Umgang mit Verpackungsmaterialien... -
Seite 7: Systemübersicht

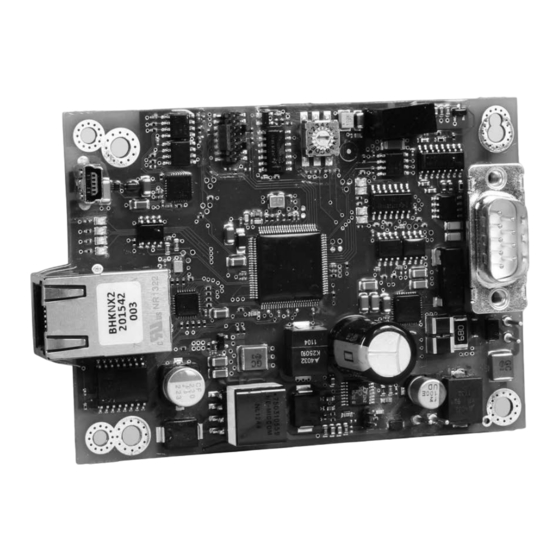

Systemübersicht Systemübersicht Interface KNX 400 IP zur bidirektionalen Umwandlung von Proto- kolldaten der GMS-Schnittstelle der EMZ auf KNX. Somit können Zustände der EMZ auf den KNX übertragen werden und zur Steuerung von z. B. Klimatechnik und Lichtszenarien verwendet werden. Mit dem beigefügten Kabel wird das Interface an der seriellen GMS-Schnittstelle der EMZ angeschlossen. -
Seite 8: Produktmerkmale
Produktmerkmale Produktmerkmale 6 .2 EMZ hiplex 8400H 6 .1 EMZ complex 400H Übertragung von EMZ an KNX Sicherungsbereiche (Zustand je Sicherungsbereich - Übertragung von EMZ an KNX maximal 15): Sicherungsbereiche (Zustand je Sicherungsbereich - intern scharf, extern scharf, unscharf, scharfschaltbereit, maximal 8): Alarm, Störung intern scharf, extern scharf, unscharf, scharfschaltbereit,... -
Seite 9: Funktionsbeschreibung
Funktionsbeschreibung Funktionsbeschreibung 7 .2 GMS-Schnittstelle der EMZ hiplex 8400H 7 .1 GMS-Schnittstelle der EMZ complex 400H Die GMS-Schnittstelle der EMZ hiplex 8400H überträgt ca. 2300 unterschiedliche Zustände. Die GMS-Schnittstelle der EMZ complex 400H überträgt Die Zustände sind im Speicher der Gefahrenmeldeanlage abgelegt. im Vollausbau ca. -
Seite 10: Funktionsprinzip
Treten Unterschiede auf, werden diese über KNX weiter- Gefahrenmelderzentrale nicht zwischengespeichert gegeben. und somit auch nicht übertragen. Erhält das Interface KNX 400 IP innerhalb eines Zyklus mehrere Befehle (scharf, unscharf, Ausgang schalten ...), werden diese gespeichert (maximal 50) und nacheinander abgearbeitet. -
Seite 11: Anwendungsbeispiele
Wenn das Fenster offen ist, soll die Heizung abgeschaltet werden. Erkennt die Gefahrenmeldeanlage das offene Fenster (z. B. Magnetkontakt offen), wird dies über das Interface KNX 400 IP an einen KNX-Aktor weitergeleitet, um die Heizung auszuschalten. Wenn das Objekt verlassen wird, sollen bestimmte Strom- kreise (z. B. Herd) abgeschaltet werden. -
Seite 12: Montage
Schäden an Halbleitern durch elektrostati- EMZ-Gehäuse-Grundplatte sche Entladungen (ESD) zu vermeiden. Das Interface KNX 400 IP wird auf einen universellen Montageplatz der EMZ in den Gehäusetypen GR100, GR104, S110 oder S120 montiert. Nähere Informationen hierzu finden Sie in der jeweiligen Technischen Beschreibung der EMZ und in den Montage- anleitungen der Gehäusetypen.. -
Seite 13: Montage Auf Montageblech
Platine ein, so dass der längere Bolzen in die inneren Falls ein Interface EIB 400 auf einem Montageblech montiert Bohrungen der Platine einrastet (gebogene Lasche nach ist, kann dieses durch ein Interface KNX 400 IP ersetzt werden. unten). Hierzu müssen die äußeren Befestigungslöcher verwendet Drehen Sie die Sicherungsscheibe auf die gewinde- werden. -
Seite 14: Anschlüsse Und Schnittstellen
Die Anschlüsse für 12-V-Versorgung und KNX sind als steckbare Stecker Funktion Push-in-Klemmen ausgeführt. Versorgung +12-V-Versorgung GND-Versorgung 9 .2 Anschlussbelegung 9 .2 .2 KNX 400 IP Der Anschluss KNX verbindet das Interface KNX 400 IP mit dem LED8 KNX-BUS. LED7 LED6 LED5 Stecker Funktion BUS-Anschluss... - Seite 15 Anschlüsse und Schnittstellen 9 .2 .3 GMS-Schnittstelle (9-polig Sub-D) Der Anschluss GMS-Schnittstelle verbindet das Interface KNX 400 IP mit der EMZ. Stecker Pin Signal Art Funktion Parameter Daten Eingang Keine Funktion Verbindungsart Punkt-zu-Punkt-Verbindung V.24 / V.28 (RS232) Ausgang Transmit Data: ausgehende...
- Seite 16 Der USB-Anschluss (Mini-USB Typ B) ist derzeit ohne Funktion. 9 .2 .5 Ethernet-Anschluss (X10) Der Ethernet-Anschluss dient zur Parametrierung des Interfaces KNX 400 IP mit einem Webbrowser. Der Ethernet-Anschluss arbeitet mit Auto MDI-X (nicht gekreuztes Patch-Kabel oder Crossover-Kabel verwenden). Signal...
-
Seite 17: Bedien- Und Anzeigeelemente
EMZ hiplex 8400H --> Drehschalter S1 auf Stellung "1" Betriebsmodus EMZ complex 400H Zur Übernahme der Schalterstellung muss das Interface Betriebsmodus EMZ hiplex 8400H KNX 400 IP neu bestromt werden. Um Darstellungs- probleme zu vermeiden, sollte auch der Browser-Cache gelöscht werden. 9 .3 .2... -
Seite 18: Installation
Leitungsverlegung und EMV-Schutz (DIN VDE 0100, GMS- Schnittstelle VdS 2311, VdS 2025, EN 50065, EN 50081, EN 50174-1). (9-polig Sub-D) Anschaltplan Interface KNX 400 IP an die EMZ complex 400H 11 .2 EMZ hiplex 8400H hiplex 8400H Interface KNX 400 IP... -
Seite 19: Parametrierung
Anschluss des PCs an das Interface KNX 400 IP über Patchkabel stelle mit der EMZ verbunden. Der PC ist mit dem Interface KNX 400 IP über Ethernet (X10) verbunden. Verwenden Sie das mitgelieferte Patch-Kabel. Das Interface KNX 400 IP ist mit 12 V DC versorgt. - Seite 20 Passwort eingeben (Werkauslieferung: user) und Schalt- fläche „Anmelden“ klicken. Reaktion: Anmeldung erfolgreich! Das KNX 400 IP kann jetzt parametriert werden. TELENOT Interface KNX 400 IP - Serien-Nr.: BHKNX2201542003 (169.3) Version: V3.05 Bootloader: 994E Type - hiplex Support Patchkabel in Ethernet-Anschluss des PCs und des KNX 400 IP einstecken.
-
Seite 21: Parametrierung „Einstellungen
Parametrierung 12 .4 Parametrierung „Einstellungen“ Parameter Beschreibung 12 .4 .1 Übersicht Einstellungen Eigene IP-Adresse IP-Adresse des KNX 400 IP zur Parametrie- rung mit Webbrowser Standardgateway IP-Adresse des Gateways (z. B. Router) bei externem Zugriff Subnetzmaske Subnetzmaske für interne IP-Adressen Port Freigegebener Port, um das KNX 400 IP zu erreichen (z. B. -
Seite 22: Benutzerpasswort
Parametrierung 12 .4 .4 Benutzer-Passwort Hier kann das Benutzer-Passwort geändert werden (Werkauslieferung: user). Nach Umstellung des Benutzer-Passworts muss eine erneute Anmeldung erfolgen. Dokumentieren Sie die veränderte Passworteinstellung! Webbrowser so einstellen, dass der Speicherort ausgewählt werden kann. Ansonsten wird die Datei an einem fest vor- 12 .4 .5 Einstellungen sichern / wiederherstellen gegebenen Ort gespeichert (z. -
Seite 23: Firmware-Update
Parametrierung „Einstellungen sichern (als CSV)“ 12 .4 .6 Firmware-Update Die Einstellungen werden im CSV-Format an Excel übergeben und können dort entsprechend ausgedruckt und gespeichert werden. Vorgehensweise Über „Durchsuchen“ die aktuelle Firmware (z. B. BHKNX2_V_0_9_4.tar) auswählen. „Einstellungen wiederherstellen“ Über die Schaltfläche „UPLOAD“ den Firmware-Upload Die Einstellungen können nur aus der *.bin-Datei wiederher- starten. -
Seite 24: Sonstiges
Parametrierung 12 .4 .7 Neustart Parameter Art der Beschreibung KNX- Adresse Refresh Befehl Ausgabe der aktuellen Zustände Hier kann das Interface neu gestartet werden (Reset). (80/81) Interface der EMZ im KNX "Lesen/Schreiben" Format (80/81) 12 .5 Sonstiges Ausgeben Befehl Ausgabe der aktuellen Zustände der Zustände Interface der EMZ im KNX "Lesen"... -
Seite 25: Eingänge (Emz Complex 400H)
Parametrierung 12 .6 Eingänge (EMZ complex 400H) 12 .6 .2 Beispiel: Eingänge - Master 12 .6 .1 Übersicht Eingänge Die Eingänge sind, je nach Gerät, in unterschiedliche Menüs aufgeteilt: Master (z. B. Meldergruppen, BUS-1-Adressen, Sabotage) Bedienteile (z. B. Störungen, Sabotage, frei parametrierbare Über die Seitenauswahl werden die unterschiedlichen Taste) Eingänge (16/Seite) angezeigt. -
Seite 26: Ausgänge (Emz Complex 400H)
Parametrierung 12 .7 Ausgänge (EMZ complex 400H) Parameter Art der KNX- Beschreibung Adresse 12 .7 .1 Übersicht Ausgänge Adresse GMS-Adresse der EMZ Meldepunkt Bezeichnung des MP in der EMZ (compasX) Zustand Zustand des Eingangs der EMZ − Offen (rot) − Geschlossen (grün) Die Ausgänge sind, je nach Gerät, in unterschiedliche Menüs aufgeteilt: Status... - Seite 27 Parametrierung Über die Seitenauswahl werden die unterschiedlichen Vorgehensweise Ausgänge (16/Seite) angezeigt. Symbol „Bearbeiten“ am gewünschten Ausgang anklicken Symbol „Bearbeiten“ und entsprechende KNX-Adresse (Haupt-, Mittel-, Unter- gruppe) für die Statusmeldung und/oder das Schalten Parameter Art der KNX- Beschreibung eintragen. Adresse Falls eine Statusmeldung für diesen Ausgang gewünscht ist: Adresse GMS-Adresse der EMZ „Freigabe Status“...
-
Seite 28: Sicherungsbereiche Emz Complex 400H
Parametrierung 12 .8 Sicherungsbereiche EMZ complex 400H 12 .9 Sicherungsbereiche EMZ hiplex 8400H Über die Seitenauswahl werden die 8 Sicherungsbereiche Über die Seitenauswahl werden die 15 Sicherungsbereiche (8 Zustände/SB) angezeigt. (8 Zustände/SB) angezeigt. Parameter Art der KNX-Adresse Beschreibung Adresse GMS-Adresse der EMZ Bereichsstatus Status des Sicherungsbereichs (z. B. -
Seite 29: Meldebereiche
Parametrierung 12 .10 Meldebereiche 12 .10 .2 Meldebereiche - Zustände (MB Status) 12 .10 .1 Übersicht Meldebereiche Die Meldebereiche sind in zwei unterschiedliche Menüs aufgeteilt. MB Status: Zustände der Meldebereiche (Mindestens ein Meldepunkt im Meldebereich offen oder alle Meldepunkte im Meldebereich geschlossen) MB Sperren: Status Meldebereiche gesperrt/freigegeben und Parameter... -
Seite 30: Meldebereiche - Sperrung (Mb Sperren)
Parametrierung 12 .10 .3 Meldebereiche - Sperrung (MB Sperren) Parameter Art der KNX- Beschreibung Adresse Adresse GMS-Adresse der EMZ Meldebereichs- Nummer des Meldebereichs status Zustand Zustand des Meldebereichs Ein (rot) = Offen Aus (grün) = in Ruhe Status MB Zustand KNX-Adresse (Haupt-, Mittel-, gesperrt Untergruppe) für den Gesperrt-/ Freigegeben-Status des Melde-... -
Seite 31: Schaltaktionen (Emz Hiplex 8400H)
Teilweise ist die Aktion (Impuls, Einschalten, Ausschalten, Ausgang Untergrupe) für den Status Schrittschalten) von Schaltaktionen in der EMZ paramet- Schaltaktion rierbar. Beachten Sie, dass das Interface KNX 400 IP nur die Ausgang Befehl EMZ KNX-Adresse (Haupt-, Mittel-, Funktionen „Einschalten“ und „Ausschalten“ unterstützt. -
Seite 32: Inbetriebnahme
Mit ETS-Software z. B. auf KNX-USB-Schnittstelle: stelle mit der EMZ verbunden. Gruppenmonitor/Busmonitor Das Interface KNX 400 IP ist mit 12 V DC versorgt. Der PC ist mit dem Interface KNX 400 IP über Ethernet (X10) verbunden. Das Interface KNX 400 IP ist über einen Webbrowser parametriert. -
Seite 33: Wartung Und Service
Wartung und Service 14 Wartung und Service Vorgehensweise Interface KNX 400 IP von der Spannungsversorgung 14 .1 Wartungsarbeiten (+12 V / GND) trennen. Nr . Tätigkeit Durch- Drehschalter (S1) in die Stellung C (Clear) drehen. geführt Versorgungsspannung kontrollieren. Funktion kontrollieren (siehe Inbetriebnahme/ Testmöglichkeiten) -
Seite 34: Demontage Und Entsorgung
Gemäß der Batterieverordnung dürfen Batterien nicht Schalten Sie das Gerät aus und sichern Sie es gegen Wieder- in den Hausmüll gelangen! einschalten. Die bei TELENOT gekauften Batterien nimmt TELENOT Trennen Sie die gesamte Energieversorgung physikalisch kostenlos zurück und entsorgt sie ordnungsgemäß. vom Gerät. -
Seite 35: Technische Daten
Mark = „1“: -3 V bis -12 V Dieses Zeichen bestätigt die Konformität des Produktes Space = „0“: +3 V bis +12 V mit den dazu geltenden EU-Richtlinien. EU-Konformitätserklärung Die EU-Konformitätserklärung stellt Ihnen TELENOT auf der Website zur Verfügung: www.telenot.com/de/ce... - Seite 36 Technische Änderungen vorbehalten...
