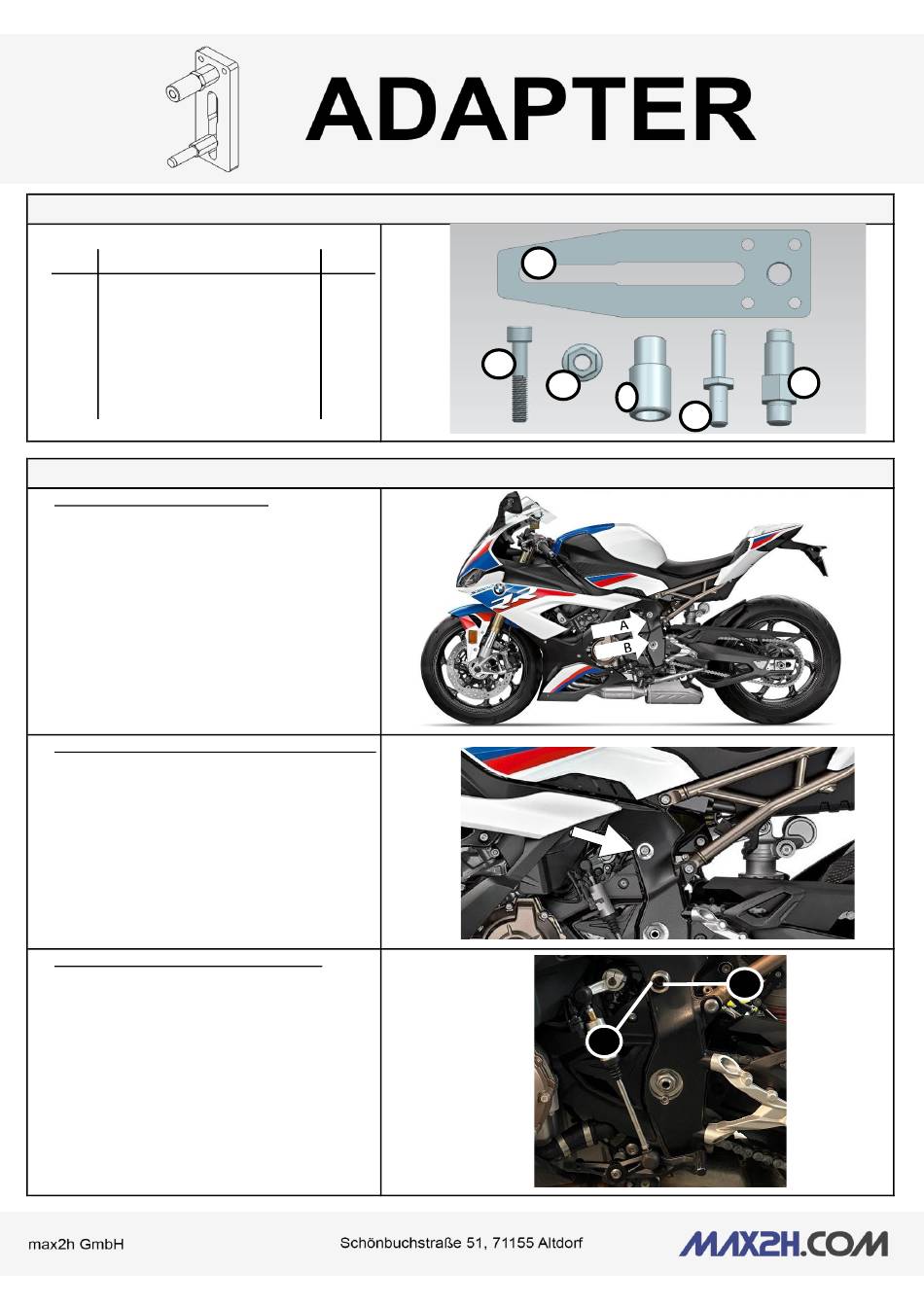

MAX2H.COM EVOLIFT Montageanleitung Seite 2

Adapterplatte für bmw s1000rr bj.: 2019
Vorschau ausblenden Andere Handbücher für EVOLIFT:
Lieferumfang
Pos. Beschreibung
1
Adapterplatte
2
Oberer Pin
3
Hülse
4
Unterer Pin
5
Schnorrmutter M12
6
Zyl. Schraube M10x55 10.9
Montage der Rahmenhülse am Motorrad
1.
Aufnahmepunkte am Motorrad:
A: Hier wird die Rahmenhülse [2] montiert
B: Hier wird der untere Pin [4] eingeführt
Zylinderschraube aus dem Rahmen schrauben
2.
3.
Rahmenhülse am Motorrad befestigen:
Rahmenhülse mit der mitgelieferten
Zylinderschraube (6) in den Rahmen
schrauben
WICHTIG: Anzugsmoment der Schraube
beachten.
Das Anzugsmoment finden Sie im
Werkstatthandbuch des Herstellers.
Anzahl
1
1
1
1
6
1
1
1
5
3
4
6
2
3
