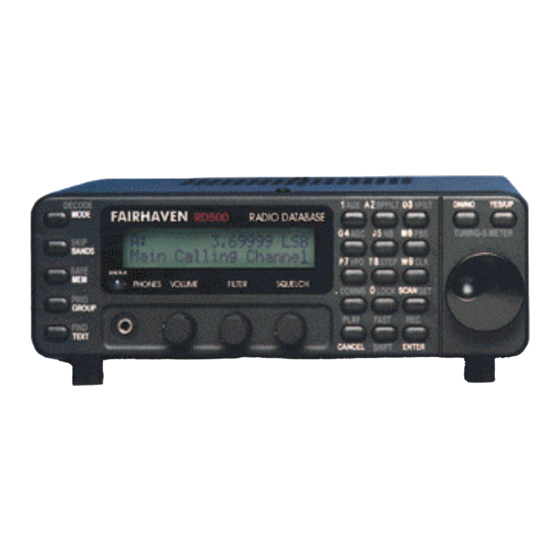

Fairhaven RD500VX Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Fairhaven Anleitungen
  4. Receiver
  5. RD500VX
  6. Bedienungsanleitung

Fairhaven RD500VX Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

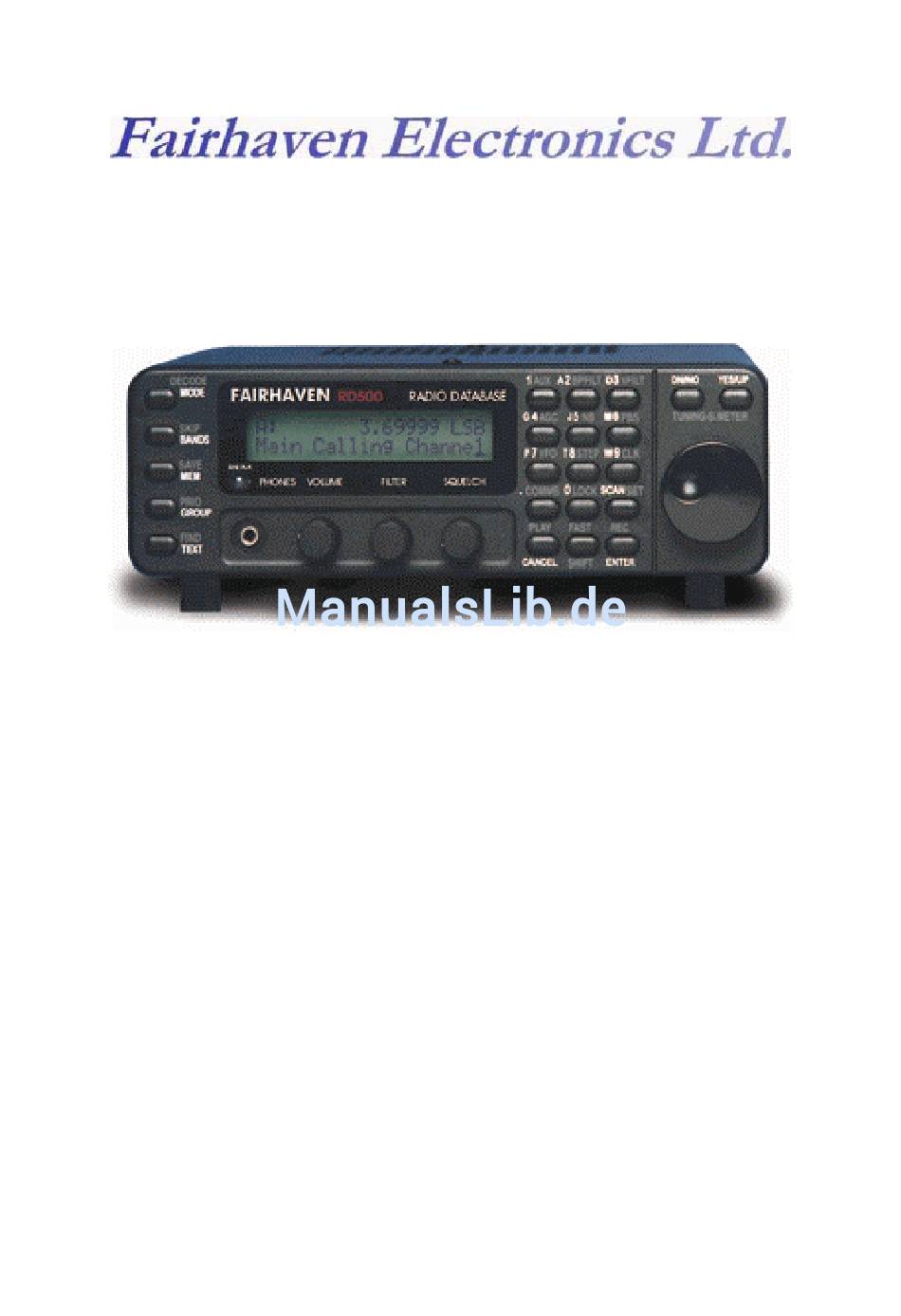

Fairhaven RD500VX Manual
RD500VX
USER MANUAL
( Deutsche Übersetzung: Gregor Behr )
1
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Fairhaven RD500VX

  • Seite 1 Fairhaven RD500VX Manual RD500VX USER MANUAL ( Deutsche Übersetzung: Gregor Behr )

  • Seite 2: Inhaltsverzeichnis

    Fairhaven RD500VX Manual RD500 Radio Database Benutzer Handbuch Version 1.10 Inhalt Einführung Anschliessen des RD500 Stromversorgung Antennen-Anschluss Tonband-Anschluss PC-Anschluss Inbetriebnahme Handhabung der Einstellungsoptionen Auxiliary Menü Taste 1. ATT ( HF/VHF Attenuator ) Taste 2. AMP ( Antennen Verstärker ) Taste 3.
  • Seite 3 Fairhaven RD500VX Manual d. Pause Auto Memory Auto Tune 4.13 Frequenzeingabe, schnelle Schrittweitenänderung und Abstimmung 4.14 Audio Aufnahme und Wiedergabe Reservieren von Speicher für Aufnahmen b. Rekorder Menü 4.15 Auswahl der Betriebsart 4.16 Dekodierung 4.17 Bänder ( Scannen zwischen zwei Frequenzen ) 4.18...

  • Seite 4: Einführung

    • RS232 Anschlusskabel, für den Up- und Download der Datenbanken in den Receiver • Bedienungsanleitung ( Das Englische Originaldokument ) • Compact Disk, welche die Fairhaven Datenbank mit Demofile und den Datei- Konverter enthält, mit dem Frequenzlisten importiert und bearbeitet werden können. Desweiteren finden Sie darauf unsere Website, HamComm, JVFax und SSTV-Software.

  • Seite 5: Anschliessen Des Rd500

    Fairhaven RD500VX Manual Anschliessen des RD500 a. Stromversorgung Der RD500 ist dafür vorgesehen, mit einem 12-14V-Netzteil oder einer Fahrzeugbatterie zu arbeiten. Die Stromversorgung wird an der rückwärtigen Buchse mit der Bezeichnung "13,8V" angeschlossen. Der Mittenkontakt ist dabei positiv und der Außenkontakt negativ / Ground. Eine Fahrzeugstromversorgungsleitung sollte mit 1A (träge) abgesichert werden.

  • Seite 6: Tonband-Anschluss

    Fairhaven RD500VX Manual c. Tonband - siehe Abschnitt 6 d. PC Anschluss - siehe Abschnitt 6 ( Abschnitt 6 gibt detailierte Informationen zu den DIN-Buchsen-Belegungen ) Inbetriebnahme - Bitte lesen ! Schließen Sie eine HF-Antenne an der Hauptantennenbuchse oder eine VHF-/UHF- Antenne an der oberen N-Buchse an.

  • Seite 7: Handhabung Der Einstellungsoptionen

    Fairhaven RD500VX Manual Scannen Um von der aktuellen Frequenz aus zu Scannen, drehen Sie den Squelchregler im Uhrzeigersinn, bis der Empfänger still wird. Der Empfänger scannt dann aufwärts, durch Drücken von <DOWN> wird abwärts gescannt. Die Schrittweite kann mit <SHIFT> <STEP> und dann <UP> und/oder <DOWN> verändert werden, stellen Sie die Schrittweite anschließend aber wieder auf "normal"...

  • Seite 8: Att ( Hf/Vhf Attenuator )

    Fairhaven RD500VX Manual ATT (Attenuator) Aux Key 1. Dies schaltet einen 20dB Abschwächer in den Haupt-HF-Zweig ein, um die Empfindlichkeit des Receivers zu reduzieren, um eine Überladung durch starke Signale zu vermeiden. AMP (HF Aerial Amplifier) Aux Key 2. Dies schaltet einen HF-Antennenverstärker ein und den zugehörigen Wahlschalter (Geräterückseite) in den Signalweg ein.

  • Seite 9: Bp (C.w.) Filter

    Fairhaven RD500VX Manual Option 1. Reserve memory ( Speicher reservieren ) Hiermit kann man den Speicherbereich des Receivers aufteilen, um Platz für Audio- Aufnahmen zu schaffen, siehe auch Abschnitt 4.14. EINE ÄNDERUNG DER SPEICHERAUFTEILUNG LÖSCHT ALLE DATEN ! Option 2. Free record count ( Ermitteln der freien Speichereinheiten ) Dieser Zähler ermittelt die Anzahl der leeren Speichereinträge, die für den Gebrauch...

  • Seite 10: Agc Einstellung

    Fairhaven RD500VX Manual 4.4. AGC (Automatic Gain Control) <SHIFT><Key 4> Der AGC-Ausgang des Receivers ist besonders für SSB-Signale angepaßt, das heißt nach einer kurzen Ansprechzeit folgt eine kurze Haltezeit und dann eine schnelle Dämpfung. Die Ansprechzeit kann für jeden Modus unterschiedlich eingestellt werden.

  • Seite 11: Vfo Auswahl

    Fairhaven RD500VX Manual 4.7. VFO Auswahl. <SHIFT><Key 7> Es gibt 26 VFO's, die mit einzelnen Frequenzen, Modus, Name und anderen Einstellungen eingestellt werden können. Diese können als "Notizblock" benutzt werden, oder um bevorzugte Einträge zu speichern. Sie sind ebenfalls sehr hilfreich bei Konversationen zweier Stationen mit unterschiedlichen Frequenzen, genau so, wie gängige A/B-VFOs genutzt werden.

  • Seite 12: Zeit- Und Schaltuhr

    Fairhaven RD500VX Manual 4.9. Zeit- und Schaltuhr <SHIFT><Key 9> Die Zeitanzeige des Receivers stellt die aktuelle Zeit in Stunden, Minuten und Sekunden, den Tag und den Monat an. Desweiteren stellt sie eine Zeitschaltuhr zum Ein- und Ausschalten des Receivers und für die Aufnahme von bis zu vier Programmen oder Ereignissen zur Verfügung, mit der Genauigkeit einer Sekunde.

  • Seite 13: Einstellen Der Schaltuhr

    Fairhaven RD500VX Manual c. Einstellungen der Zeitschaltuhr Taste <3> ermöglicht den Zugriff auf fünf Timer. Die Timer 1 bis 4 können zum Ein- und Ausschalten des Receivers zu jeder beliebigen Zeit bis zu einem Jahr genutzt werden. Wählen Sie den ersten Timer mit Taste <1> aus und stellen Sie dann das Datum und die Zeit auf die gleiche Weise wie die Uhrzeit ein.

  • Seite 14: Tastatursperre

    Fairhaven RD500VX Manual Ordner der Website. Wählen Sie zuerst den entsprechenden COM-Port aus (bei den meisten Computern wird dies COM2 sein), danach "Download" aus dem COMMS- Menü. Jetzt können Sie wählen, ob Sie die gesamte Datenbank samt Bank-Einträgen, VFOs, Gruppen und Speichereinträgen oder nur die notwendigen Einträge übertragen.

  • Seite 15: Continuous

    Fairhaven RD500VX Manual b. continous Erlaubt dem Receiver automatisch nach oben oder unten mit geschaltetem Squelch abzustimmen. c. Hold Verweilt auf einem Kanal solange dieser aktiv ist und wartet noch einen Zeitraum lang, nachdem das Signal abgeschaltet hat, um zu vermeiden, daß ein zweiter Teil einer Unterhaltung zu verpassen.

  • Seite 16: Frequenzeingabe, Schnelle Schrittweitenänderung Und Abstimmung

    Fairhaven RD500VX Manual 4.13 Frequenzeingabe, schnelle Schrittweitenänderung und Abstimmung Die Tastatur des Receivers kann für direkte Frequenzeingaben genutzt werden, solange kein Speicher, kein Band oder ein Menü aktiv ist. Aus jedem Menü kann mit <CANCEL> zum Standardbetrieb zurückgekehrt werden. Bei der Eingabe einer Frequenz ist der erste Teil immer in MHz, gefolgt von einem Dezimalpunkt und dem Rest der Angabe.

  • Seite 17: Rekorder Menü

    Fairhaven RD500VX Manual b. Rekorder Menü Um eine Aufnahme zu starten, drücke Sie <SHIFT> <REC/P.B.>. Danach drücken Sie 4.stop und dann 2. play, um die Aufnahme wiedergeben zu lassen. Um eine kürzere oder eine zweite Aufnahme zu machen, wählen Sie zunächst 5.edit zur Anzeige des Start-/Ende-Zählers.

  • Seite 18: Dekodierung

    Fairhaven RD500VX Manual CW Modi Im CW-Betrieb kann man mit <SHIFT><BPFILT> das geeignete Stereo- oder Mono- Filter und die Filterbandbreiten auswählen. Siehe Abschnitt 4.2 . FM Modi Die FM-Modus-Auswahl (Taste3) kann fünf mal gedrückt werden, um die folgenden Modi zu wählen: FMN (Schmalband FM), FMV (sehr schmales FM) für überfüllte Bänder, FMW (Breitband Rundfunk FM), FMS (Stereo Rundfunk WBFM) und TVS...

  • Seite 19: Skip Frequenzen

    Fairhaven RD500VX Manual Um ein Band zu wählen, drückt man zunächst <BAND> und kann dann mit <UP> und <DOWN> oder dem Abstimmknopf das gewünschte Band einstellen. Mit <SHIFT><TEXT> kann man ein Band auch über den Namen suchen lassen, wenn man sich bereits im Band-Modus befindet.

  • Seite 20: Das Datenbanksystem

    Fairhaven RD500VX Manual 4.20 Das Datenbank-System a. Speichereinträge und Gruppennamen Das Datenbank-System stellt 234 Gruppen (A1 bis Z9) zur Verfügung, von denen jede zwischen 1 und 999 Einträgen beinhalten kann. Die maximale Anzahl ist jedoch auf 13290 Einträge mit dem Standard 512K RAM und auf 54681 mit den maximalen 2MB RAM begrenzt.

  • Seite 21: Löschen Von Einträgen

    Fairhaven RD500VX Manual b. Löschen von Einträgen Einzelne Einträge können gelöscht werden, indem man einen Eintrag auswählt und dann <SHIFT><CANCEL> drückt. Im Gruppen-Modus ruft <SHIFT><CANCEL> ein Menü auf, daß das Löschen aller Einträge einer bestimmten Gruppe erlaubt. Zudem ist eine Option zum Löschen aller markierten oder aller nicht-markierten Einträge vorhanden.

  • Seite 22: Verschieben Von Gruppen

    Fairhaven RD500VX Manual d. Verschieben von Gruppen Ganze Gruppen können im Gruppen-Modus mit <GROUP> verschoben werden. In diesem Menü können nach der Aktivierung von Option 1. Reassign to group mit <UP> und <DN> alle Einträge einer anderen Gruppe zugeordnet werden.

  • Seite 23: Externe Tastatur

    Fairhaven RD500VX Manual 4.24. Externe Tastatur Eine Standard-PC-Tastatur kann am Tastatur-Anschluß auf der Rückseite ange- schlossen werden, um die Eingabe zu erleichtern. Text kann durch Einfügen oder Überschreiben geändert werden, bei einer größeren Anzahl von Eingaben wird es jedoch sinnvoll sein, die mitgelieferte PC-Software dafür zu nutzen.

  • Seite 24: Itu Landeskenner

    Fairhaven RD500VX Manual ITU Landeskenner Die folgenden Landeskenner werden für die interne Uhr und den Dateikonverter verwendet. AFG Afghanistan CLN Sri Lanka South Africa CME Cameroon AGL Angola COG Congo Anguilla COM Comoros ALB Albania CPV Cape Verde ALG Algeria...
  • Seite 25 Fairhaven RD500VX Manual GTM Guatemala MDA Moldova GUF Guiana MDG Madagascar Guinea MDR Madeira GUM Guam MDW Midway Islands GUY Guyana MEX Mexico MHL Marshall Islands HKG Hongkong MKD Macedonia HND Honduras MLA Malaysia HNG Hungary MLD Maldives HOL Netherlands...
  • Seite 26 Fairhaven RD500VX Manual REU Reunion TKM Turkmenistan ROU Romania TON Tonga RRW Rwanda TRC Tristan da Cunha RUS Russia (3 zones) TRD Trinidad and Tobago TUN Tunisia Sweden TUR Turkey SCN St. Kitts & Nevis TUV Tuvalu SDN Sudan TZA Tanzania...

  • Seite 27: Din Anschluss Für Kassette Und Audio

    Klinkenbuchse ausgestattet sein, dann verbinden Sie die Pins 4 und 5 mit den inneren Kontakten des Klinkensteckers und Pin 2 des Receivers auf den Ground-Anschluss des Klinkensteckers. Ein Kassettenkabel mit offenem Ende kann über Fairhaven bezogen werden. 6.2. RS232 und PC Tastatur Anschluss.

  • Seite 28: Receiver Systembeschreibung

    Fairhaven RD500vx Manual Receiver Systembeschreibung Der RD500 ist als Hochleistungs-Doppelsuperhet-Empfänger für AM, SSB, FM und Synchron-Modus, mit 45,0MHz und 455KHz Zwischenfrequenz entworfen worden. Er hat ein vielseitiges Prozessorsystem mit 60KB Programm-ROM und bis zu 2MB RAM, wodurch das Abspeichern vollständiger Scan-Verzeichnisse ermöglicht wird.

  • Seite 29: Filterkurven Für Cw-Empfang

    Fairhaven RD500vx Manual Filterkurven für CW-Empfang Diese Grafik zeigt den Filterverlauf für die unterschiedlichen CW-Filter. - 29 -...

  • Seite 30: Spezifikationen

    Fairhaven RD500vx Manual Spezifikationen Frequenzbereich 0 bis 1750 MHz LSB, USB, AM, CW, Stereo-CW, Synchron AM, NBFM, Empfangs-Modi WBFM, Stereo WBFM, TV Sound und Video 5 Hz bei SSB, CW und AM-synchron-Modi, 100 Hz bei AM, Abstimmschrittweiten 20 KHz bei WBFM und TV Modi, die Schrittweite wird erhöht durch Drehen des...

  • Seite 31: Performance

    Fairhaven RD500vx Manual Performance Frequenzbereich 10KHz - 40MHz (30 bis 46MHz mit verminderter Empfindlichkeit) VHF / UHF 48 - 1750 MHz WBFM 88 - 175MHz Empfindlichkeit SSB MDS <0.08uV 500KHz bis 500MHz 1uV für 10dB S/N besser als 0.3uV (48-860MHz) NBFM besser als 0.5uV (860-1300MHz)

  • Seite 32: Registrierungs Formular

    Owners name Address Post code Country Telephone Area Number code Number Model type e.g RD500VX, AV10 etc Purchase Serial Date Number Place of Purchase Signature FAIRHAVEN ELECTRONICS LTD. 165 Oliver road, Kirkhallam, Ilkeston, Derbyshire, DE7 4JW England (SALES) Fax/Phone: England – (0)1159321248 E-mail: sales@fair-radio.demon.co.uk...
