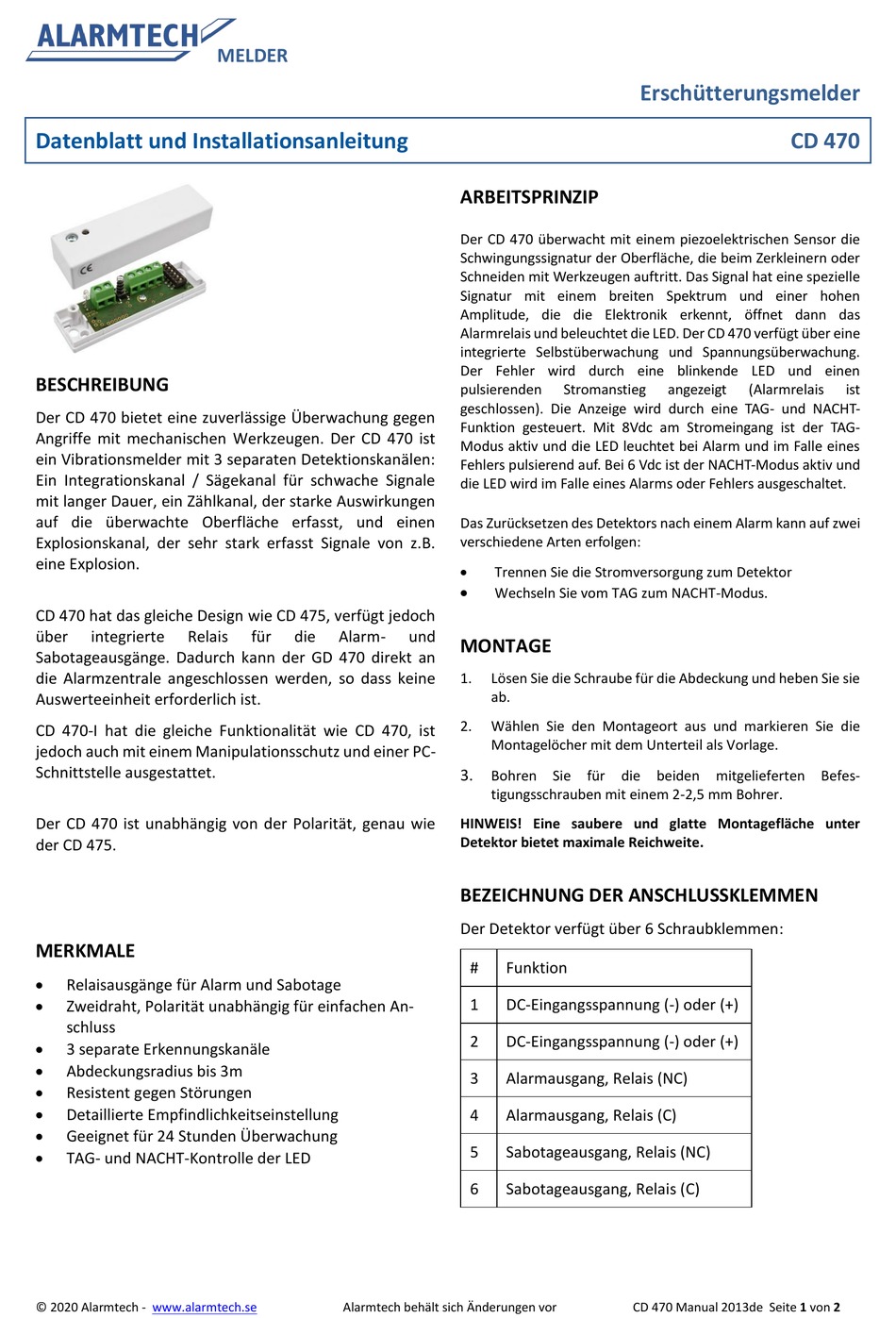

Datenblatt und Installationsanleitung
BESCHREIBUNG
Der CD 470 bietet eine zuverlässige Überwachung gegen
Angriffe mit mechanischen Werkzeugen. Der CD 470 ist
ein Vibrationsmelder mit 3 separaten Detektionskanälen:
Ein Integrationskanal / Sägekanal für schwache Signale
mit langer Dauer, ein Zählkanal, der starke Auswirkungen
auf die überwachte Oberfläche erfasst, und einen
Explosionskanal, der sehr stark erfasst Signale von z.B.
eine Explosion.
CD 470 hat das gleiche Design wie CD 475, verfügt jedoch
über integrierte Relais
Sabotageausgänge. Dadurch kann der GD 470 direkt an
die Alarmzentrale angeschlossen werden, so dass keine
Auswerteeinheit erforderlich ist.
CD 470-I hat die gleiche Funktionalität wie CD 470, ist
jedoch auch mit einem Manipulationsschutz und einer PC-
Schnittstelle ausgestattet.
Der CD 470 ist unabhängig von der Polarität, genau wie
der CD 475.
MERKMALE

Relaisausgänge für Alarm und Sabotage

Zweidraht, Polarität unabhängig für einfachen An-
schluss

3 separate Erkennungskanäle

Abdeckungsradius bis 3m

Resistent gegen Störungen

Detaillierte Empfindlichkeitseinstellung

Geeignet für 24 Stunden Überwachung

TAG- und NACHT-Kontrolle der LED
© 2020 Alarmtech - www.alarmtech.se
MELDER
für die Alarm-
Alarmtech behält sich Änderungen vor
ARBEITSPRINZIP
Der CD 470 überwacht mit einem piezoelektrischen Sensor die
Schwingungssignatur der Oberfläche, die beim Zerkleinern oder
Schneiden mit Werkzeugen auftritt. Das Signal hat eine spezielle
Signatur mit einem breiten Spektrum und einer hohen
Amplitude, die die Elektronik erkennt, öffnet dann das
Alarmrelais und beleuchtet die LED. Der CD 470 verfügt über eine
integrierte Selbstüberwachung und Spannungsüberwachung.
Der Fehler wird durch eine blinkende LED und einen
pulsierenden Stromanstieg
geschlossen). Die Anzeige wird durch eine TAG- und NACHT-
Funktion gesteuert. Mit 8Vdc am Stromeingang ist der TAG-
Modus aktiv und die LED leuchtet bei Alarm und im Falle eines
Fehlers pulsierend auf. Bei 6 Vdc ist der NACHT-Modus aktiv und
die LED wird im Falle eines Alarms oder Fehlers ausgeschaltet.
Das Zurücksetzen des Detektors nach einem Alarm kann auf zwei
verschiedene Arten erfolgen:

Trennen Sie die Stromversorgung zum Detektor

Wechseln Sie vom TAG zum NACHT-Modus.
und
MONTAGE
1. Lösen Sie die Schraube für die Abdeckung und heben Sie sie
ab.
2. Wählen Sie den Montageort aus und markieren Sie die
Montagelöcher mit dem Unterteil als Vorlage.
3.
Bohren Sie für
tigungsschrauben mit einem 2-2,5 mm Bohrer.
HINWEIS! Eine saubere und glatte Montagefläche unter
Detektor bietet maximale Reichweite.
BEZEICHNUNG DER ANSCHLUSSKLEMMEN
Der Detektor verfügt über 6 Schraubklemmen:
# Funktion
1 DC-Eingangsspannung (-) oder (+)
2 DC-Eingangsspannung (-) oder (+)
3 Alarmausgang, Relais (NC)
4 Alarmausgang, Relais (C)
5 Sabotageausgang, Relais (NC)
6 Sabotageausgang, Relais (C)
Erschütterungsmelder
angezeigt (Alarmrelais
die beiden mitgelieferten Befes-
CD 470 Manual 2013de Seite 1 von 2
CD 470
ist
