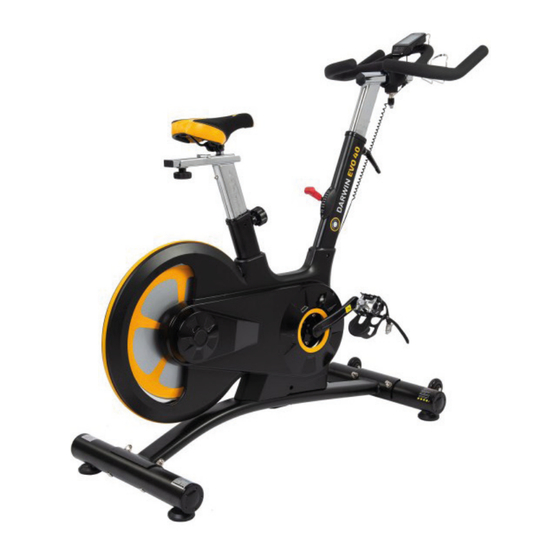

- Seite 1 Montage- und Bedienungsanleitung max. 135 kg ~ 60 Min. 51 kg L 141 | B 52 | H 133 DFSC40.01.04 Art.Nr.: DF-SC40 TF TF DF-HT30 DARWIN EVO40...
- Seite 2 EVO40...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Aufstellort MONTAGE Allgemeine Hinweise Lieferumfang Aufbau Geräteeinstellungen 2.4.1 Einstellen des Widerstands 2.4.2 Verwenden der Notbremsfunktion 2.4.3 Einstellen des Lenkers 2.4.4 Einstellen des Sattels BEDIENUNGSANLEITUNG Konsolenanzeige Tastenfunktion Ein- und Ausschalten des Geräts Trainingseinstellung Erholung Fehlersuche LAGERUNG UND TRANSPORT Allgemeine Hinweise... - Seite 4 ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT EVO40...
- Seite 5 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Darwin® entschieden haben. Darwin bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei Darwin® Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger Absprache mit...
-
Seite 6: Zu Dieser Anleitung
⚠ GEFAHR Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu schwersten Verletzungen oder zum Tode führen! HINWEIS Dieser Hinweis steht für weitere nützliche Informationen. Bewahren Sie diese Anleitung zur Information, für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf! EVO40... -
Seite 7: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten Anzeige von Trainingszeit in min. Geschwindigkeit in km/h Trainingsstrecke in Metern Kalorienverbrauch in kcal Herzfrequenz Bremssystem: Reibungsbremse Schwungmasse: 20 kg Gewicht und Maße Artikelgewicht (brutto, inkl. Verpackung): 55 kg Artikelgewicht (netto, ohne Verpackung): 50,5 kg Verpackungsmaße (L x B x H): 116 cm x 24 cm x 97 cm Aufstellmaße (L x B x H): 141 cm x 51,5 cm x 133 cm... -
Seite 8: Persönliche Sicherheit
Kabel keine potentielle Stolpergefahr darstellt. Achten Sie darauf, dass sich niemand während des Trainings im Bewegungsbereich des Gerätes befindet, um Sie und andere Personen nicht zu gefährden. ࣑ ACHTUNG Es dürfen keine Gegenstände jedweder Art in die Öffnungen des Gerätes gesteckt werden. EVO40... -
Seite 9: Aufstellort
Aufstellort WARNUNG ⚠ Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. ⚠ VORSICHT Stellen Sie sicher, dass der Trainingsraum während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt ist. Wählen Sie den Aufstellort so, dass sowohl vor als auch neben dem Gerät ausreichend Freiraum/Sicherheitszone bestehen bleibt. -
Seite 10: Montage
Um Beschädigungen am Gerät und dem Boden zu vermeiden, nehmen Sie den Aufbau auf einer Unterlegmatte oder dem Verpackungskarton vor. HINWEIS Um den Aufbau so einfach wie möglich zu gestalten, können bereits einige zu verwendende Schrauben und Muttern vormontiert sein. Führen Sie die Montage des Gerätes idealerweise an dem späteren Aufstellort durch. EVO40... -
Seite 11: Lieferumfang
Lieferumfang Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. VORSICHT ⚠ Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. - Seite 12 Hauptrahmen Flaschenhalterung Sattel Sattelaufnahme Sattelstange Lenkerstange Lenker Konsole 1L / 1R Pedale, links & rechts 4 / 15 Vorderer & hinterer Standfuß EVO40...
-
Seite 13: Aufbau
Aufbau Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Anschließend ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden. - Seite 14 Fixieren Sie die Position der Sattelstange (10) mit dem Drehknopf (7). Montieren Sie die Sattelaufnahme (12) an der Sattelstange (10) mit dem Drehknopf (21) und einer Unterlegscheibe (20). Stecken Sie den Sattel (13) auf die Sattelaufnahme (12). Ziehen Sie die Schrauben unter dem Sattel (13) fest. EVO40...
- Seite 15 Schritt 3: Montage der Lenkerstange, des Lenkers und der Konsole Schieben Sie die Lenkerstange (17) in die entsprechende Aufnahme des Hauptrahmens (16). Lösen Sie den L-förmigen Hebel (19) und ziehen Sie ihn ein wenig heraus. Positionieren Sie die Lenkerstange (17) in der gewünschten Höhe. Fixieren Sie die Position, indem Sie den L-förmigen Hebel (19) wieder los und in eines der vorgebohrten Löcher einrasten lassen.
- Seite 16 Montieren Sie die linke Pedale (1L) an dem linken Pedalarm (33), indem Sie gegen den Uhrzeigersinn drehen. ⚠ WARNUNG Achten Sie darauf, die Pedale komplett reinzudrehen. Ziehen Sie alle Schraubenverbindungen fest. → Der Aufbau des Geräts ist nun abgeschlossen. EVO40...
-
Seite 17: Geräteeinstellungen
Geräteeinstellungen 2.4.1 Einstellen des Widerstands Der Widerstand kann mit dem Drehknopf (63) eingestellt werden. Um den Widerstand zu erhöhen, drehen Sie den Drehknopf (63) im Uhrzeigersinn. Um den Widerstand zu verringern, drehen Sie den Drehknopf (63) gegen den Uhrzeigersinn. 2.4.2 Verwenden der Notbremsfunktion WARNUNG ⚠... -
Seite 18: Einstellen Des Lenkers
Achten Sie darauf, dass der Drehknopf in einem der Einstelllöcher hörbar einrastet. Lassen Sie den Drehknopf (21) los und achten Sie darauf, dass er in einer der vorgebohrten Löcher der horizntalen Sattelstütze (12) einrastet. Ziehen Sie nun den Drehknopf (21) wieder fest. EVO40... -
Seite 19: Bedienungsanleitung
BEDIENUNGSANLEITUNG HINWEIS Machen Sie sich vor Trainingsbeginn mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut. Lassen Sie sich die ordnungsgemäße Verwendung dieses Produktes von einem Fachmann erläutern. Konsolenanzeige MODE/ENTER drücken, um die Funktion auszuwählen. Alle 6 Sekunden wird jeder Modus automatisch gescannt. SCAN Die Displayanzeige, wenn MODE/ENTER gedrückt wird: TIME ->... -
Seite 20: Tastenfunktion
RESET für 2 Sekunden gedrückt halten, um alle Funktionsdaten zurück zu setzen. RECOVERY Sobald die Konsole ein Pulssignal empfängt, drücken Sie die RECOVERY Taste, um in den Erholungsmodus zu gelangen. Dort wird die Fähigkeit zur Erholung Ihrer Herzfrequenz angezeigt. EVO40... -
Seite 21: Ein- Und Ausschalten Des Geräts
Ein- und Ausschalten des Geräts POWER einschalten Das LCD Display zeigt alle Segmente an (siehe Abbildung). POWER ausschalten Wenn für 4 Minuten kein Signal an die Konsole übertragen wird, so geht die Konsole in den Schlafmodus über. Trainingseinstellung Drücken Sie MODE/ENTER, um die Funktionen TIME, DISTANCE, CALORIES und PULSE auszuwählen. -
Seite 22: Lagerung Und Transport
Stellen Sie sich hinter das Gerät und heben Sie es an, bis das Gewicht auf die Transportrollen verlagert ist. Anschließend können Sie das Gerät leicht an eine neue Position schieben. Für weitere Transportstrecken sollte das Gerät abgebaut und sicher verpackt werden. Wählen Sie den neuen Standort unter Beachtung der Anweisungen im Abschnitt dieser Bedienungsanleitung. EVO40... -
Seite 23: Fehlerbehebung, Pflege Und Wartung
FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. VORSICHT ⚠ Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden. -
Seite 24: Wartungs- Und Inspektionskalender
Geräten abgegeben werden. Nähere Informationen erhalten Sie bei der zuständigen Entsorgungsstelle Ihrer Gemeindeverwaltung. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze der Umwelt. EVO40... -
Seite 25: Zubehör-Empfehlung
ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, effektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Das kann zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor herabfallendem Schweiß schützt, das können aber auch zusätzliche Handläufe bei einigen Laufbändern sein oder Silikonspray, um bewegliche Teile gut in Schuss zu halten. -
Seite 26: Ersatzteilbestellung
Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Darwin / Indoor bike Modellbezeichnung: EVO40 Artikelnummer: DF-SC40 EVO40... -
Seite 27: Teileliste
Teileliste Bezeichnung (ENG) Anzahl Bezeichnung (ENG) Anzahl PEDAL LOCK NUT END CAP1 Big gasket CARRIAGE BOLT LEFT CRANK REAR STABILIZER CRANK COVER FLAT WASHER BEARING DOMED NUT RIGHT CRANK SPRING ADJUSTMENT KNOB PLASTIC SLEEVE PLASTIC SLEEVE 1 "Pull out the fixed piece" FLAT WASHER FIXING BOLT VERTICAL SEAT POST... - Seite 28 Six fine-tuning BOLT 3 Fine-tuning pull block SENSOR The brake fixed axis SPRING WASHER 1 FLAT WASHER 2 SPRING WASHER 2 BOLT 2 SCREW 3 The brake block assembly B0TTLE HOLDER RUBBER MAT Sensor wire END CAP2 WASHER 4 EVO40...
-
Seite 29: Explosionszeichnung
Explosionszeichnung... -
Seite 30: Garantie
GARANTIE Trainingsgeräte von Darwin® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. - Seite 31 Garantie-Service Während der Garantiezeit werden Geräte, die aufgrund von Material- oder Fabrikationsfehlern Defekte aufweisen, nach unserer Wahl repariert oder ersetzt. Ausgetauschte Geräte oder Teile von Geräten gehen in unser Eigentum über. Die Garantieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch setzen sie eine neue Garantie in Gang. Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung.
-
Seite 32: Kontakt
08:00 - 18:00 �� Mo - Fr 08:00 - 18:00 09:00 - 18:00 09:00 - 18:00 Auf dieser Webseite finden Sie eine detaillierte Übersicht inkl. Anschrift und Öffnungszeiten für alle Filialen der Sport-Tiedje Group im In- sowie im Ausland: www.sport-tiedje.com/filialen EVO40... - Seite 33 LEBEN FITNESS WEBSHOP UND SOCIAL MEDIA Sport-Tiedje ist mit derzeit 80 Filialen Europas www.sport-tiedje.de größter Fachmarkt für Heimfitnessgeräte www.sport-tiedje.de/blog und weltweit einer der renommiertesten Online-Versandhändler für Fitness-Equipment. Privat kunden bestellen über die 25 Webshops www.facebook.com/SportTiedje der jeweiligen Landessprache oder lassen sich ihre Wunschgeräte vor Ort zusammenstellen.
