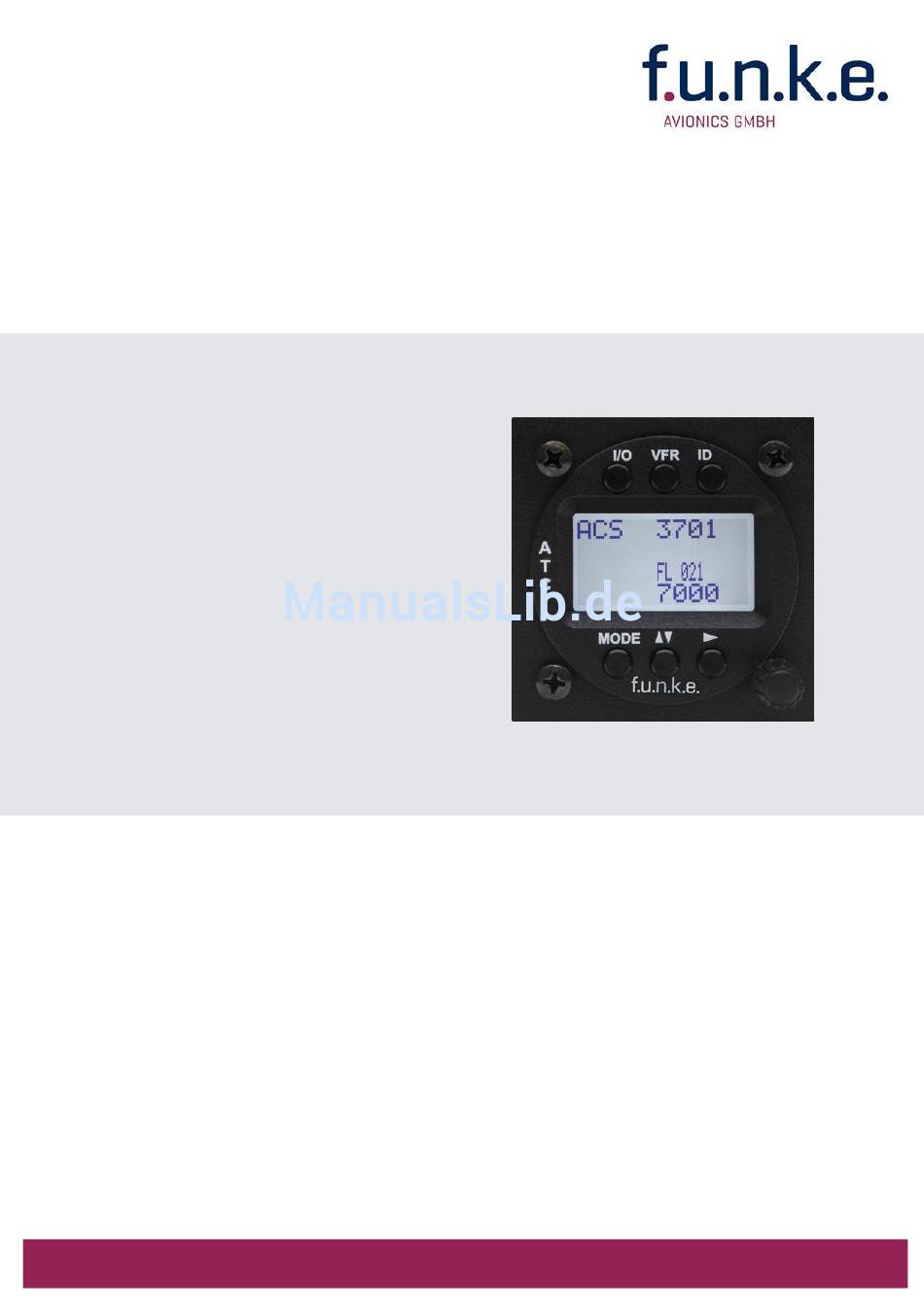

- Seite 1 TRT800H-LCD Mode-S Transponder P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau (Dokument-Nr. 03.2125.010.71d) f.u.n.k.e. means – fabrication · utilities · network · know-how · engineering k.e.
- Seite 3 TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau Änderungsverzeichnis Revision Datum Änderungsbeschreibung 1.00 26.06.2013 Erstausgabe 1.10 26.08.2013 Korrekturen 2.00 22.01.2014 Umfirmierung f.u.n.k.e. AVIONICS GmbH Neuer EM800-Kabelplan in Kap3.7.3 eingefügt 2.01 20.03.2014 Zusätzliche Informationen für TSO-Zulassung 2.10 15.06.2015 Neuer EM800-Kabelplan in Kap3.7.3 eingefügt Liste der Service-Bulletins (SB) Service-Bulletins sind in das Handbuch einzufügen und in der Tabelle einzutragen.
-
Seite 4: Inhaltsverzeichnis
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau INHALT ALLGEMEINES ................. 5 Symbole .................. 5 Abkürzungen ................6 Kundenservice ................ 7 Geräteeigenschaften ............... 8 Abweichungen und wichtige Informationen ......9 BEDIENUNG .................. 10 Bedienelemente im Überblick ..........10 Ein/Ausschalten ..............12 Anzeige ................. - Seite 5 TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 3.8.2 Einbauempfehlungen ..........26 3.8.3 Antennenleitung ............26 Überprüfung nach dem Einbau ..........27 3.10 Inbetriebnahme ..............28 3.11 Zubehör................. 28 3.12 Zeichnungen ................. 29 3.12.1 Geräteabmessungen ..........29 3.12.2 Einbauhinweise ............29 EINSTELLUNGEN ................
-
Seite 6: Allgemeines
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 1 ALLGEMEINES Dieses Handbuch enthält Informationen über die physikalischen, mechanischen und elektrischen Eigenschaften und die Beschreibung von Einbau und Bedienung des Mode S Transponders TRT800H. Wichtiger Hinweis bezüglich TSO-Zulassung: The conditions and tests required for TSO approval of this article are minimum performance standards. -
Seite 7: Abkürzungen
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 1.2 Abkürzungen Abk. Bezeichnung Definition Flight ID Flugplannummer oder, falls nicht zugeteilt, Kennzeichen des Luftfahrzeuges Special Position Aktivierung nach Aufforderung des Fluglotsen „Squawk Ident“; sendet für Identification 18 Sekunden SPI Puls zur Markierung auf dem Radarbildschirm Aircraft Address Dem Transponder/Luftfahrzeug zugewiesene ICAO 24-Bit Adresse... -
Seite 8: Kundenservice
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 1.3 Kundenservice Für die schnellstmögliche Bearbeitung von Rücksendungen folgen Sie bitte den Instruktionen des Eingabeformulars für Reklamationen und Rücksendungen im Service-Bereich des f.u.n.k.e. AVIONICS GmbH Web-Portals www.funkeavionics.de. Vorschläge zur Verbesserung unserer Handbücher sind erwünscht. -
Seite 9: Geräteeigenschaften
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 1.4 Geräteeigenschaften Um den Transponder im Mode S betreiben zu können, muss die „ICAO 24-Bit Aircraft Addresse“ für das betreffende Luftfahrzeug zuständigen Luftfahrtbehörden (rechtzeitig) beantragt und über den Transponder in den externen Speicher (im Stecker TRT800EMxx integriert) eingegeben werden (siehe Kapitel 4.3.1 und 4.5.4). -
Seite 10: Abweichungen Und Wichtige Informationen
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 1.5 Abweichungen und wichtige Informationen Die folgenden Abweichungen ("deviations") wurden von der FAA zugelassen: The device is certified to FAA TSO-C112c in lieu of FAA TSO-C112d. Environmental Qualification Testing was performed according to RTCA/DO-160D in lieu of RTCA/DO-160F. The Software of this device was developed according to RTCA DO-178B Design Assurance Level "D". -
Seite 11: Bedienung
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 2 BEDIENUNG 2.1 Bedienelemente im Überblick VFR aktivieren/ deaktivieren „Squawk Ident“ EIN / AUS Aktiver Aktiv Squawk Betriebsmodus (Mode) Standby Standby Squawk Cursor positionieren Betriebsmodus wählen Drehschalter Tausch zum Einstellen der Aktiver Standby durch den Cursor bezeichneten Stelle Squawk... - Seite 12 TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau ► Anschalten ca. 0,5 s drücken Ein/Aus ► Ausschalten ca. 3 s drücken ► VFR Squawk aktivieren/deaktivieren (kurz drücken) aktiven Squawk als VFR/VFRW-Squawk ► speichern (3 s drücken) siehe Kap. 2.8 ► aktiven und Standby-Squawk tauschen ►...
-
Seite 13: Ein/Ausschalten
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 2.2 Ein/Ausschalten Einschalten: I/O ca. 0.5 s drücken Ausschalten: I/O ca. 3 s drücken Nach dem Einschalten erscheint eine Anzeige mit: Geräte Name TRT800H. V5.3 Software Version FPGA-Vers: 102 Firmware Version Sind mehrere Aircraft- Adressen/FIDs gespeichert, muss 24D5F2 <... -
Seite 14: Anzeige
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 2.3 Anzeige Betriebsart: Aktiv Lock out Antwort Aktiver Squawk Anzeige Anzeige Test mode 7000 Anzeige PLL/TRX/ DC BAT/CON Kontrast regelbar FL 030 SPI aktiv Batterie-Fehler STBY 2000 Höhe GND switch Betriebsart: Standby Fehler- Passiver Status... -
Seite 15: Anzeige - Kontrast
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau Anzeige Bedeutung Bemerkung Fehlermeldungen PLL Fehler interner Fehler Fehler beim Senden interne Spannung zu niedrig interner Fehler FPGA-Fehler interner Fehler Batteriespannung zu niedrig evtl. Batterie/Generator defekt 2.4 Anzeige - Kontrast ► Im aktiven Betrieb (nicht Standby) - Taste 2 Sek. -
Seite 16: Flight-Id (Fid) Ändern
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 2.5.2 Flight-ID (FID) ändern MODE (wiederholt) drücken bis „STBY“ erscheint ID loslassen wenn „CHANGE FID“ im ID drücken und halten. Display erscheint. CHANGE FID _ _ _ _ _ _ _ _ A B C D E F G H ►... -
Seite 17: Squawk-Einstellung
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau Wurde keine 24-bit Adresse (AA) definiert oder als “000000“ einge- geben arbeitet der Transponder als reines Mode A/C Gerät, in diesem Falle sind außer Standby folgende Modi möglich: A C – „Mode A+C“ Transponder antwortet nur auf Mode A und Mode C Anfragen. -
Seite 18: Vfr - Squawk
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 2.8 VFR – Squawk Der Transponder unterstützt die Verwendung einer vom Benutzer ein- stellbaren Squawk Kombination für den VFR-Flug (Werkseinstellung: 7000): VFR-Squawk aktivieren: VFR drücken („VFR“ wird angezeigt), hierbei wird der zuvor aktive Squawk zum Standby-Squawk, ist allerdings nicht sichtbar, da dieser von der VFR Anzeige überdeckt wird. -
Seite 19: Einbau
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 3 EINBAU 3.1 Hinweise Die folgenden Angaben müssen beim Einbau berücksichtigt werden. Der beauftragte luftfahrttechnische Betrieb kann die Verdrahtung durchführen. Verdrahtungspläne siehe Kapitel 3.7 Verkabelung. Transponder, AC-Adressadapter, Kabel und Antennen müssen gemäß „FAA AC-143.13-2A Acceptable Methods, Techniques and Practices – Aircraft Alterations“... -
Seite 20: Auspacken Und Kontrolle Des Gerätes
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 3.4 Auspacken und Kontrolle des Gerätes Packen Sie das Gerät vorsichtig aus. Transportschäden müssen umgehend dem Transporteur angezeigt werden. Das Verpackungs- material muss für Beweiszwecke vorhanden sein. Für Lagerung oder Rücksendung sollte die Originalverpackung verwendet werden. -
Seite 21: Geräteanschluss
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 3.6 Geräteanschluss 3.6.1 Gerätestecker Der 15-polige Gerätestecker (D-SUB) enthält alle elektrischen Ver- bindungen mit Ausnahme des Antennenanschlusses. Für den Geräteanschluss darf nur ein External Memory (AC-Adress- Adapter) TRT800EMxx verwendet werden, weil dieser Bestandteil des zugelassenen Geräts ist und darin ein Speicher für die „ICAO 24-Bit Aircraft-Address“... -
Seite 22: Anschluss Für Statischen Druck
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau Ferner muss die Option im Setup aktiviert werden. Dies ist im Abschnitt 4.5.4 beschrieben. 3.6.1.3 Auto-On Der Anschluss „Auto-On“ entscheidet über das Verhalten beim Anlegen von Spannung an die Versorgungsleitung: Um bei Flugzeugen mit einem eigenen Avionik-Master den Transponder durch den Avionik-Master (also durch Schalten der Versorgungs- spannung) einzuschalten, wird der Anschluss „Auto-On“... -
Seite 23: Steckerbelegung
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 3.7.2 Steckerbelegung Der Transponder darf nur in Verbindung mit einem External- Memory-Adressadapter (TRT800EMxx) betrieben werden Pin Verwendung Bem. Stecker Stecker Stecker TRT800 TRT800 TRT800 EMRS EMSS ● ● ● ● Schnittstelle Fernbedienung Eingang EEPROM Signal TRT800EMxx intern EEPROM Signal... -
Seite 24: Kabelplan External Memory Em800
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 3.7.3 Kabelplan External Memory EM800 3.7.3.1 Kabelplan TRT800EMRS (ältere Version mit Interface-Remote) bis S/N 90932013 DSUB 15pol white < PIN-5 > black open < PIN-12> yellow cable < PIN-15> FLY_GND ends < PIN-13> SUPP_I/O shield black... - Seite 25 TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 3.7.3.2 Kabelplan TRT800EMRS (neuere Version mit Interface-Remote) ab S/N 90932114 DSUB 15pol white < PIN-5 > brown open < PIN-12> yellow cable < PIN-15> FLY_GND green ends < PIN-13> SUPP_I/O shield brown RMT-TXD <...
- Seite 26 TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 3.7.3.3 Kabelplan TRT800EMSS (neuere Version ohne Interface-Remote) ab S/N 91032115 DSUB 15pol white < PIN-5 > brown open < PIN-12> yellow cable < PIN-15> FLY_GND green ends < PIN-13> SUPP_I/O shield < PIN-1 > blue open <...
-
Seite 27: Antenne
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 3.8 Antenne 3.8.1 Antennenauswahl Empfohlene Antennen: siehe Kapitel 3.11 Zubehör Die Antenne muss für das Luftfahrzeug und den vorgesehenen Einbauort geeignet sein. Die spezifizierten Eigenschaften sind abhängig vom ordnungs- gemäßen Einbau. ... -
Seite 28: Überprüfung Nach Dem Einbau
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau Die Dämpfung zwischen Antenne und Transponder darf bei 1090 MHz 1,5 dB nicht überschreiten! 3.9 Überprüfung nach dem Einbau zugelassener Luftfahrtbetrieb muss korrekte Funktion des Transponders gemäß „Appendix F of 14 CFR Part 43 – ATC Transponder Tests and Inspections“ prüfen. Alle Steuerungs- und Kontrollfunktionen des Flugzeugs müssen geprüft werden, um Störungen durch die Verkabelung auszuschließen. -
Seite 29: Inbetriebnahme
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 3.10 Inbetriebnahme Schalten Sie das Gerät mit der Taste I/O ein. Es erscheinen folgende Anzeigen: 2000 TRT800H V5.3 FL 030 STBY 7000 FPGA-Vers: 102 Das TRT800H startet nach dem Einschalten im Standby- Modus (Anzeige STBY). Betätigen Sie vor dem Start die Taste MODE, um den Betriebsmodus zu wechseln (Anzeige ACS). -
Seite 30: Zeichnungen
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 3.12 Zeichnungen 3.12.1 Geräteabmessungen Power/RS232 TRT800 Static Air TRT800H Antenna 65 mm Ø 57 mm 170 mm 15 mm 20mm 3.12.2 Einbauhinweise Anschlussbereich Panelausschnitt Ø 57,5 mm 4 x Ø 4 mm 47,0 mm Halteklammern links und rechts Der D-SUB-Anschluss-Stecker muss beidseitig mit den... -
Seite 31: Einstellungen
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 4 EINSTELLUNGEN 4.1 Überblick Der TRT800H kann die folgenden Daten speichern: ICAO 24-Bit Aircraft-Address (AA) Aircraft Category (AC) Flight Identification (FID) Ground-Switch-Anschluss (Yes/No) Geschwindigkeitskategorie (RI) Schnittstellenkonfiguration Alle diese Daten sind im Setup (Kap. 4.5.4) konfigurierbar und werden in einem Speicherbaustein im Aircraft-Address Adapter TRT800EMxx (im Stecker integriert) gespeichert. - Seite 32 TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau Seite 1 Aircraft Address AA : F E 1 2 3 4 Aircraft Category AC : FID: 4 4 E 1 2 3 Flight Identification next MODE Seite 2 Speed Category Speed Cat : 8 Ground Switch Ground Sw.: YES Remote Hd.: NO...
-
Seite 33: Beschreibung Der Grundeinstellungen
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau ein GPS Empfänger angeschlossen ist und Daten an den TRT800H überträgt (ansonsten wird: “Pos. :no data” angezeigt) eine gültige Position vom GPS Empfänger übertragen wird (bei ungültigen Daten wird “Pos. :wrong data” angezeigt). Während der Anzeige der Übersichtsseiten werden keine neuen Daten von einem GPS Empfänger eingelesen. -
Seite 34: Flight-Id (Fid)
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 4.3.3 Flight-ID (FID) Setup→4.5.4 Mode S Daten müssen per Gesetz die FID enthalten, um sicherzustellen, dass der Bezug zwischen Flugplan und Radardaten vorhanden ist. Die FID muss dem Punkt 7 des ICAO Flugplanes entsprechen. Sie enthält nicht mehr als sieben Zeichen (linksbündig, keine zusätzlichen Nullen, Leerzeichen oder Bindestriche). -
Seite 35: Beschreibung Der Optionalen Einstellungen
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 4.4 Beschreibung der optionalen Einstellungen 4.4.1 Option: Ground-Switch Setup→4.5.4 Verkabelung→3.7.3 Ist ein Ground-Switch angeschlossen (und im Setup eingetragen!), kann der Transponder zwischen On-Ground- und In-Flight-Zustand unter- scheiden. Im On-Ground-Zustand schaltet der Transponder in den Ground-Modus (Anzeige ‚G‘... -
Seite 36: Option: Serielle Schnittstelle (Rs232)
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 4.4.3 Option: Serielle Schnittstelle (RS232) Setup→4.5.4 Verkabelung→3.7.3 An die serielle RS232-Schnittstelle können verschiedene GPS- Empfänger angeschlossen werden, um ADS-B Funktionalität zu – ermöglichen (Abstrahlung eigenen Position kann durch entsprechend ausgerüstete Luftfahrzeuge empfangen Kollisionsvermeidung verwendet werden). Wichtiger FAA-Hinweis: The ADS-B function of this device has not been evaluated during the FAA TSO certification process other than to... -
Seite 37: Option: Höhenkalibrierung
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau Auswahl Beschreibung Baud Rate FAVISIA Glas Cockpit FAVISIA Datenformat für Auswertung in FAVISIA Glascockpit. FAVISIA+GPS Datenübertragung an angeschlossenes 4800 FAVISIA Glascockpit plus Empfang von Positions-Daten mittels GPS-Empfänger (NMEA, 4800Bd) für ADS-B out Other Comm-A/B- Datenformat für spezielle Anforderungen. -
Seite 38: Einstellungen Durchführen
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau unter ungünstigen Umständen zu einer relativen Toleranz untereinander addieren, die außerhalb des erlaubten Bereiches von ±125ft liegt . In diesem Fall kann die Höhenmessung des Transponders so nachjustiert werden, dass die Anzeige des Transponders und die des primären Höhenmessers im Cockpit innerhalb der geforderten ±125ft liegen. -
Seite 39: Struktur Der Konfigurationsdaten
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 4.5.2 Struktur der Konfigurationsdaten Flugzeugbezogene Daten werden in bis zu acht unterschiedlichen Datensätzen (Records) gespeichert (Speicher im Stecker). Jeder dieser Datensätze enthält folgende Einstellungen: Aircraft Address (AA, 24bit) Aircraft category (AC) ... -
Seite 40: Konfiguration Durchführen
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 4.5.4 Konfiguration durchführen MODE werden einzelnen Menüpunkte abgearbeitet bzw. ohne Änderung übersprungen. Dadurch bleiben die ursprünglichen Einstellungen erhalten. Es wird kein Eintrag gelöscht! Die Schritte 1-9 ändern zunächst die aktuell verwendete Konfiguration (“Record“), welche beim Start des Transponders geladen wurde, bzw. bei Vorhandensein mehrerer Konfigurationen anhand der jeweiligen Flight-ID (FID) ausgewählt wurde. - Seite 41 TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau Bedienschritt Anzeige (Beispiel) AA : EF123456 ►...bewegt Cursor nach rechts (^) AC : ▲▼..bewegt Cursor nach links (^) FID: ^BCDEFG next Drehschalter..ändert den Wert MODE Record 1: Aktivierung/Deaktivierung der Ground Switch Option GND Switch: Yes/No Drehschalter...
- Seite 42 TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau Bedienschritt Anzeige (Beispiel) MODE 10. Wenn weitere Datensätze angelegt Records /geändert werden sollen ID=Edit Records drücken. Zum Verlassen und EXIT Abspeichern der Konfiguration MODE drücken MODE 2000 11. Der Transponder ist nun wieder im FL 030 Standby Betrieb.
-
Seite 43: Einstellung Der Optionalen Höhenkalibrierung
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 4.5.5 Einstellung der optionalen Höhenkalibrierung Beschreibung→4.4.4 Die Einstellung der Höhenkalibrierung darf nur von Fachpersonal vorgenommen werden! Pilot und Halter sind verantwortlich für korrekt eingestellte Höhen Korrekturwerte. Diese Einstellung ist nur in Ausnahmefällen notwendig (→4.4.4) Die Nachjustierung basiert auf fünf Interpolationspunkten (2000, 10000, 18 000, 25 000 und 35 000 ft).Der Offset Wert an jedem dieser fünf... - Seite 44 TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau Bedienschritt Anzeige (Beispiel) Nach der Freigabe von ID wird der erste Offset Wert angezeigt. Altitude: 2000 ft Offset 0 ft next Drehschalter... ändert den Wert. Altitude: 2000 ft Offset 0 ft next MODE 6.
-
Seite 45: Anhang
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 5 ANHANG 5.1 Technische Daten Zulassung CS-ETSO-2C112a EASA.21O.269 FAA TSO-C112c Angewandte Vorschriften CS-ETSO-2C112a FAA TSO-C112c EUROCAE ED-73C Class 1 Level 2es RTCA DO-181D Class 1 Level 2es EUROCAE ED-26 RTCA DO-160D RTCA DO-178B Software-Level D Temperaturbereiche Betrieb -20 °C to +55 °C;... - Seite 46 TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau Gewicht 0,6 kg (1.3 lbs.) Empfänger-Empfindlichkeit HF-Signalpegel, der 90 % Antwortrate erzeugt: A. MTL für ATCRBS und ATCRBS/Mode S All-Call Abfragen: -74 dBm ±3 dB. B. MTL für Mode S Abfragen: -74 dBm ± 3 dB.
-
Seite 47: Umweltbedingungen
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 5.2 Umweltbedingungen Characteristic DO–160D Section Cat. Condition Temperature / Altitude Low ground survival – 55°C 4.5.1 temperature – 20°C Low operating temperature 4.5.1 High ground survival 4.5.2 + 85°C Temperature High Short-time Operating 4.5.2 + 70°C Temperature... -
Seite 48: Do-178B Offene Software Problemberichte
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau Characteristic DO–160D Section Cat. Condition Induced Signal Susceptibility 19.0 Radio Frequency 20.0 Susceptibility Emission of RF Energy 21.0 Lightning Induced Transient 22.0 B3F3 Susceptibility Lightning Direct Effects 23.0 No test required Icing 24.0 No test required Electrostatic Discharge (ESD) 25.0 DO-178B Offene Software Problemberichte... -
Seite 49: Antrag Auf Frequenzzuteilung
TRT800H / P/N 800ATC-H-(25x)-(25x) Bedienung und Einbau 5.4.2 Antrag auf Frequenzzuteilung Antragsformular kann Bundesnetzagentur http://www.bundesnetzagentur.de bezogen werden und muss bei der zuständigen Außenstelle der Bundesnetzagentur eingereicht werden. Die Adressen der Außenstellen können ebenfalls dem Internetauftritt der Bundesnetzagentur entnommen werden. Antragsformular gelangen, suchen nach... - Seite 50 f.u.n.k.e. AVIONICS GmbH Heinz-Strachowitz-Str. 4 DE-86807 Buchloe Germany Tel.: +49-8241 80066 0 Fax.: +49-8241 80066 99 E-mail: service@funkeavionics.de www.funkeavionics.de f.u.n.k.e. means – fabrication · utilities · network · know-how · engineering k.e.
