GOK DTM-3 Montage- Und Bedienungsanleitung

Montage- und Bedienungsanleitung
ALLGEMEINES
Das Steckmodul DTM-3 ist ein nachrüstbares Schnittstellen-
modul, das einen analogen Stromausgang mit galvanischer
Trennung zur Verfügung stellt.
Es ist einsetzbar bei Inhaltsanzeigern SmartBox 1, 2, 3 und 4
zum Anschluss an einen Messeingang von Steuer-/Regel-
/Erfassungs-Systemen wie z.B. in der Gebäudeleittechnik.
Das Ausgangssignal ist ein normiertes 4-20 mA Stromsignal.
Die Stromschleife von analogen Eingangsmodulen liefert die
zum Betrieb notwendige Versorgungsenergie.
Die Tankbauform, Tankgröße und Tankgeometrie werden entsprechend den Einstellungen am In-
haltsanzeiger berücksichtigt.
Es gilt folgender linearer Zusammenhang:
Beispiel: Bei einem 10.000 Liter Erdtank zeigt das digitale Anzeigegerät 2.500 Liter an. Das sind
25% Inhalt. Entsprechend liefert dann das Steckmodul DTM-3 an seiner 2-pol. Aus-
gangsklemme ein Signal von 8 mA.
MONTAGE UND ELEKTRISCHE INSTALLATION
Zur Vermeidung von Störungen wird empfohlen ein abgeschirmtes 2-adriges Kabel zu verwen-
den (z.B. LiYCY 2x0,5 mm²).
Das Steckmodul DTM-3 wird auf den freien Steckplatz des Inhaltsanzeigers SmartBox einge-
setzt. Einbau wie folgt vornehmen:

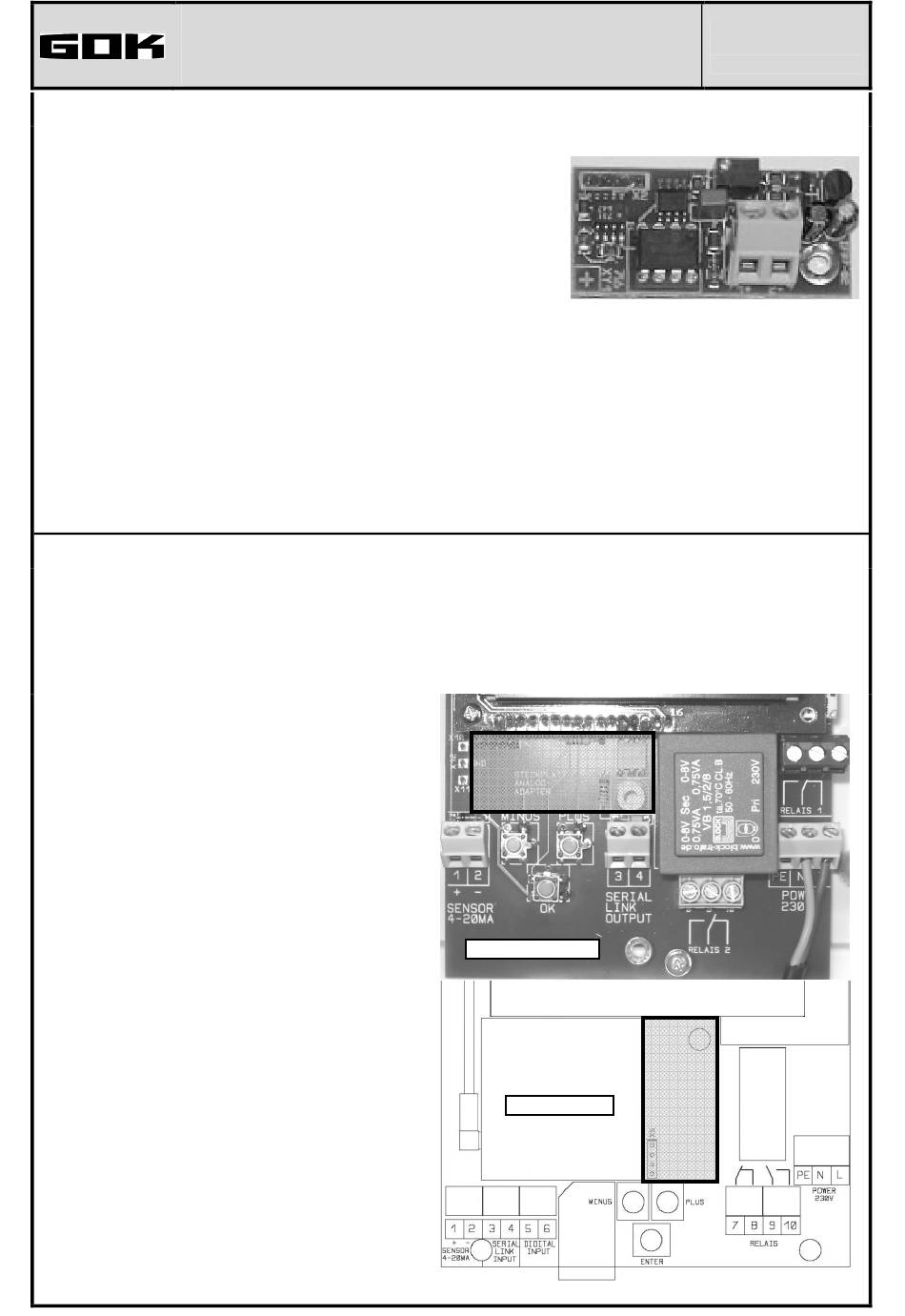

Montage und Anschluss am Inhaltsanzeiger SmartBox
• Netz- / Versorgungsspannung (230 V)
ausschalten
• Frontplatte lösen und abnehmen
• Schraube am Abstandsbolzen lösen
• Steckmodul DTM-3 aufstecken
(Anschlussklemmen 1 2 nach rechts) und
mit Schraube auf Abstandsbolzen sichern
• Kabel durch freie Bohrung (Würgenippel)
ins Gehäuse einführen
• Kabel an Klemmen 1 (+) und 2 (–) am
Steckmodul anschließen (bei Verwendung
eines abgeschirmten Kabels die Abschir-
mung an Klemme PE anschließen)
• Kabel an geeignetem Eingang (4 - 20 mA)
des Steuer-/Regel-/Erfassungs-Systems
anschließen – auf Polung achten
• Netz- / Versorgungsspannung (230 V)
wieder einschalten
Datentransfermodul DTM-3
20 mA = 100% Tankinhalt (voll)
12 mA = 50% Tankinhalt (halb voll)
4 mA = 0% Tankinhalt (leer)
SmartBox 1+2+3
SmartBox 4
Artikel-Nr. 28 853
Ausgabe 12.2007
Seite 1 von 2
