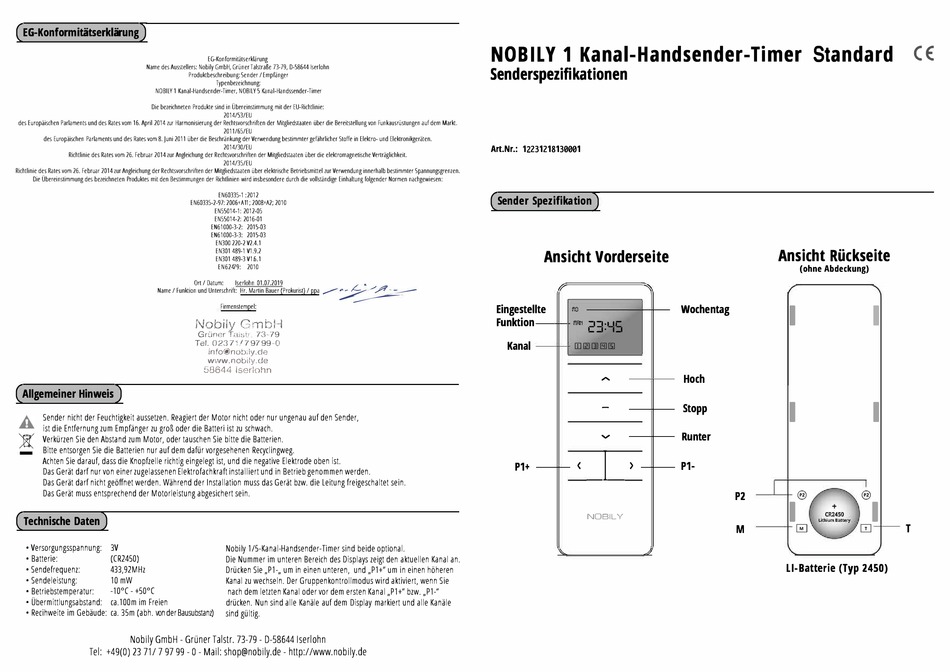

Nobily 12231218130001 Kurzanleitung

( EG-Konformitätserklärung )
Name des Ausstellers: Nobily GmbH, Grüner TalstraBe 7 3-79, D- 5 8644 Iserlohn
Produktbeschreibung: Sender/ Empfänger
NOBILY 1 Kanal-Handsender-Timer, NOBILY 5 Kanal-Handssender-Timer
Die bezeichneten Produkte sind in Übereinstimmung mit der EU-Richtlinie:
des Europäischen Parlaments und des Rates vom 1 6. April 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung von Funkausrüstungen auf dem Markt.
des Europäischen Parlaments und des Rates vom 8. Juni 2011 über die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Richtlinie des Rates vom 26. Februar 2014 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit.
Richtlinie des Rates vom 26. Februar 2014 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen.
Die Übereinstimmung des bezeichneten Produktes mit den Bestimmungen der Richtlinien wird insbesondere durch die vollständige Einhaltung folgender Normen nachgewiesen:
EN60335 -2-97: 2006+A11; 2008+A2; 2010
Ort/ Datum:
Name/ Funktion und Unterschrift: Hr. Martin Bauer (Prokurist)/ ppa
Tel. 02371/79799-0
( Allgemeiner Hinweis )
Sender nicht der Feuchtigkeit aussetzen. Reagiert der Motor nicht oder nur ungenau auf den Sender,
ist die Entfernung zum Empfänger zu groß oder die Batteri ist zu schwach.
Verkürzen Sie den Abstand zum Motor, oder tauschen Sie bitte die Batterien.
Bitte entsorgen Sie die Batterien nur auf dem dafür vorgesehenen Recyclingweg.
Achten Sie darauf, dass die Knopfzelle richtig eingelegt ist, und die negative Elektrode oben ist.
Das Gerät darf nur von einer zugelassenen Elektrofachkraft installiert und in Betrieb genommen werden.
Das Gerät darf nicht geöffnet werden. Während der Installation muss das Gerät bzw. die Leitung freigeschaltet sein.
Das Gerät muss entsprechend der Motorleistung abgesichert sein.
( Technische Daten )
• Versorgungsspannung: 3V
• Batterie: (CR2450)
• Sendefrequenz: 433,92MHz
• Sendeleistung: 1 O mW
• Betriebstemperatur: -10 ° C - +50 ° (
• Übermittlungsabstand: ca.1 OOm im Freien
• Recihweite im Gebäude: ca. 35m (abh. von der Bausubstanz)
Nobily GmbH - GrünerTalstr. 73-79- D-58644 Iserlohn
Tel: +49(0) 23 71/ 7 97 99 - O - Mail: shop@nobily.de - http:/ /www.nobily.de
EG-Konformitätserklärung
Typenbezeichnung:
2014/ 53/EU
2011/65/EU
2014/30/EU
2014/35/EU
EN60335 -1 :2012
EN55014 -1: 2012-05
EN55014 -2: 2016-01
EN61000-3-2: 2015-03
EN61000-3-3: 2015-03
EN300 220-2 V2. 4 .1
EN301 489-1 V1. 9 .2
EN301 489-3 V1. 6 .1
EN62479: 2010
Iserlohn 01.07.2019 <
__,,.--�
Firmenstempel:
Nobily GmbH
Grüner Taist, 73-79
info@nob;iy.de
www_nobily.de
58644 Iserlohn
Nobily 1/5-Kanal-Handsender-Timer sind beide optional.
Die Nummer im unteren Bereich des Displays zeigt den aktuellen Kanal an.
Drücken Sie „Pl- um in einen unteren, und „Pl+" um in einen höheren
,,
Kanal zu wechseln. Der Gruppenkontrollmodus wird aktiviert, wenn Sie
nach dem letzten Kanal oder vor dem ersten Kanal „Pl+" bzw.
drücken. Nun sind alle Kanäle auf dem Display markiert und alle Kanäle
sind gültig.
NOBILY 1 Kanal-Handsender-Timer Standard
Senderspezifikationen
Art.Nr.: 12231218130001
( Sender Spezifikation)
Ansicht Vorderseite
(7
Eingestel lte
1'10
Funktion
23:YS
�RN
Kanal
[I]IZJ(]]�IS)
,,..,.
-
V' 1
<
P1+
NOBILY
�
Pl-"
,,
Ansicht Rückseite
( ohne Abdeckung)
---.::
1
Wochentag
Hoch
1
Stopp
Runter
>
P1-
P2
@
1
M �
__.
LI-Batterie (Typ 2450)
CE
1
1
@
1
T
[D
