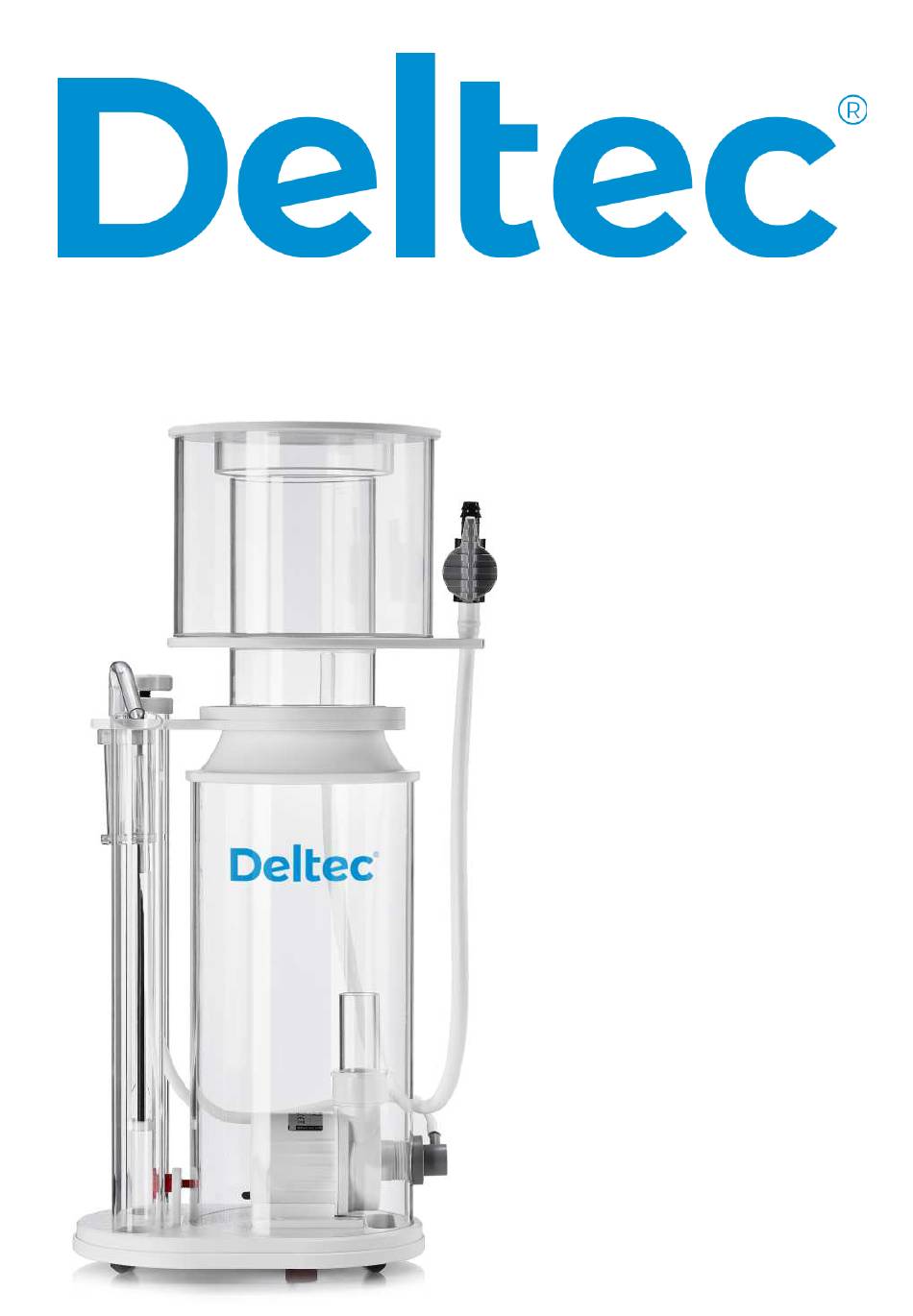

- Seite 1 Skimmer 600 / 1000 /1500 / 2000 Skimmer 600 / 1000 / 1500 Bedienungsanleitung deutsch Seite 2 Operating instruction english page 8 Instructions d´emploi francais page 14 - 1 -...
-
Seite 2: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Warnung: Zum Schutz vor Verletzungen sollten grundlegende Vorsichtsmaßnahmen und folgende Sicherheitshinweise beachtet werden. 1) Sicherheitshinweise Lesen und befolgen 2) Gefahr: Zur Vermeidung eines elektrischen Schlages sollten alle Aquarium Geräte mit Vorsicht gehandhabt werden. In keinem der unten aufgeführten Fälle sollte die Reparatur vom Kunden versucht werden. -
Seite 3: Einbau

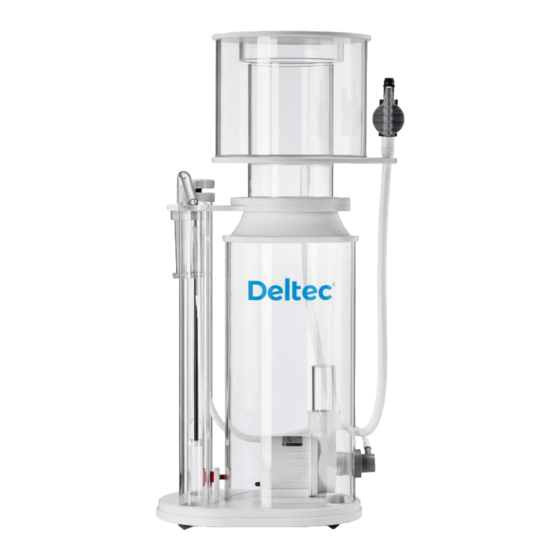

Deltec Skimmer Serie Die Abschäumer der Deltec Skimmer Serie sind ausschließlich für den Betrieb in externen Filterwannen bestimmt. Einbau Der Wasserstand in der Filterwanne (Blid 1) sollte zwischen 150 (160 ab 1500i(x)) – 250 mm betragen. Die Vorraussetzung für einen einwandfreien und zuverlässigen Betrieb ist ein konstanter Wasserstand in der Filterwanne. - Seite 4 Notüberlauf Abschäumer der i und ix Serie verfügen über ein Notüberlauf- und ein Regler Rohr. Diese sind nicht mit dem Boden verklebt und können, je nach Bedarf, gegeneinander ausgetauscht werden (Bild 3,4 und 5). Es ist darauf zu achten, dass der Ablauf des Reglerrohres nach innen zeigt, da bei zu schnellem herausnehmen das Abschäumers aus der Filterkammer, Wasser über den Rand der Filterkammer gedrückt werden kann.
- Seite 5 Inbetriebnahme - Niveauregler (Bild 7) durch Drehen gegen den Uhrzeigersinn ganz öffnen. - Ansaugrohr über dem Notüberlauf entfernen oder zur Seite Drehen (Bild 5). - Wasserzufuhr für die Abschäumerkammer einschalten (falls vorhanden). - Pumpe einschalten - Nur für 600i, 1000i , 1500i und 2000i: Controller auf die kleinste Stufe stellen. - Niveauregler langsam schließen bis Schaum im unteren Bereich des Schaumtopfrohres sichtbar ist.
-
Seite 6: Betrieb Mit Ozon
Zudem kann Ozon, bei zu hoher Dosierung, zu Schäden am Abschäumer führen. Die Ozon Dosierung ist so einzustellen, dass kein freies Ozon am Deckel des Abschäumers wahrzunehmen ist. Die Deltec Abschäumer können mit max. 50 mg/Stunde Ozon pro Pumpe betrieben werden. Dazu wird in den Luftschlauch oberhalb der der Abschäumerpumpe ein ozonfestes T-Stück (z.B. -
Seite 7: Fehlersuche
Laufeinheit falsch montiert Siehe Ein- Ausbau der Laufeinheit Wartung Bei korrektem Einbau und Einstellung benötigen Deltec Abschäumer denkbar wenig Wartung. Durch Kalkwassermischer und Kalkreaktoren kann es jedoch zu Kalkablagerungen in der Pumpe kommen, die zu Funktionsstörungen führen können. Es wird empfohlen bei Störungen oder alle 6 Monate den Rotor auf Leichtgängigkeit und die Lufteinzugsdüse auf freien Durchgang hin zu prüfen. - Seite 8 IMPORTNT SAFETY INSTRUCTIONS WARNING To guard against injury, basic safety precautions should be observed, including the following. READ AND FOLLOW ALL SAFETY INSTRUCTIONS. DANGER – To avoid possible electric shock, special care should be taken since water is employed in the use of aquarium equipment. For each of the following situations, do not attempt repairs by yourself;...
-
Seite 9: Installation
Ideally, a water level top up system should be used such as the Deltec Aquastat 1001 or better still a separate skimmer compartment in the sump (picture 2) with a hight between 150 (160 from 1500i) and 250mm. - Seite 10 Safety Overflow Skimmers of the i and ix series have an safety overflow and a regulator tube. These are not glued to the footplate and can be interchanged as required (pictures 3,4 and 5). It must be ensured that the outlet of the regulator tube points inwards, as if the skimmer is removed too quickly from the filter chamber, water can be forced over the edge of the filter sump.
- Seite 11 Starting the skimmer position the skimmer in the sump Remove the suction pipe above the safety overflow or turn to the side (picture 5). feed water into the skimmer compartment (if applicable) open the water level adjuster (picture 7) fully by turning it anti-clockwise start the skimmer pump Only for 600i, 1000i, 1500i and 2000i: Set the pump controller to the lowest...
-
Seite 12: Technical Data
The dosing of ozone must be set so that no free ozone can be discerned on the skimmer lid. Deltec skimmers can be operated with 50 mg/h of ozone per pump. An ozone-resistant T- piece (Glass) should be fitted in the air hose above the skimmer pump. The free end of the T-piece is connected to the ozonizer by means of an ozone-resistant hose. -
Seite 13: Fault Finding
See service hints Maintenance The Deltec skimmer range should need very little adjustment and maintenance once set correctly however due to the high levels of calcium in marine aquariums it is common for deposits to build up on moving parts requiring periodical cleaning . It is recommended every 6 months, or when required, that the pumps are removed from the skimmer having first drained the body of Water. -
Seite 14: Instructions De Sécurité Importantes
Instructions de sécurité importantes Avertissement : Pour protéger contre quelconques blessures, il faut respecter les mesures de prudence et les instructions de sécurité suivantes : Lire et respecter les instructions de sécurité. Danger : Pour éviter une électrocution, il faut manipuler tous les appareils de l'aquarium avec prudence. - Seite 15 Deltec Série Skimmer Les écumres de la série Deltec Skimmer sont conçus pour l’exploitation dans des cuves de filtre externes. Insertion Le niveau d’eau dans le bac du filtre devrait s’élever entre 150 (160 à 1500i, 2000i) et 250 mm. Un niveau constant de l’eau dans le bac du filtre est la condition sine qua non du fonctionnement parfait et fiable du système.
- Seite 16 Débordement d'urgence Les skimmers des séries i et ix ont un débordement d'urgence et un tube régulateur. Ceux- ci ne sont pas collés au sol et peuvent être interchangés si nécessaire (dessin 3, 4 et 5). Il faut s'assurer que la sortie du tube du détendeur est orientée vers l'intérieur, car si l'écumoire est retirée trop rapidement de la chambre du filtre, l'eau peut être forcée sur le bord de la chambre du filtre.
-
Seite 17: Mise En Service
Mise en service - Ouvrez complètement le contrôleur de niveau (dessin 7) en le tournant dans le sens antihoraire. - Retirer le tuyau d'admission au-dessus du trop-plein d'urgence ou le tourner sur le côté (dessin 5). - Activer l'alimentation en eau de la chambre de l'écumoire (si disponible). - Allumer la pompe - Seulement pour 600i, 1000i, 1500i et 2000i: Régler le contrôleur au niveau le plus bas. - Seite 18 Le dosage de l’ozone doit être réglé de sorte qu’aucun ozone libre ne soit perceptible sur le couvercle de l’écumeur. Les écumeurs Deltec peuvent être exploités avec 50 mg/heure max. d’ozone par pompe. Pour ce, une pièce en T résistante à l’ozone sera placée dans le tuyau d’air au-dessus de la pompe de l’écumeur.
-
Seite 19: Caractéristiques Techniques
Caractéristiques techniques Puissance Dimensions Taille de l’aquarium Niveau d’eau Raccords absorbée Caractéristiques litre litre/h. Ø mm watts techniques Surface Population Population Hauteur min. max. Surface au sol Ablauf au sol élevée normale Skimmer 600i 220x140 510* Skimmer 600ix 220x140 510* Skimmer 1000i 220x155 520*... - Seite 20 Skimmer 600 Art. Nr. Art. Nr. Bezeichnung Bezeichnung Skimmer 600i Skimmer 600i 81135100 Kontaktrohr 12359100 Rändelschraube lang Schaumtopf 81135200 Bodenplatte oben 81130200 O-Ring Schaumtopf 81135500 Niveauregler 80500075 Schaumtopf Deckel 29002000 Controller DCC2 81130300 81160500 Schalldämpfer 61701000 Silikonfuß rund 61758000 Silikonschlauch ws 5/8 81135110 Regler Rohr 81135700...
- Seite 21 Art. No. Art. No. Description Description Skimmer 600i Skimmer 600i 81135100 Body only 12359100 Knurled head screw long Skimmer cup 81135200 Foot plate top 81130200 O-Ring Skimmer cup 81135500 Water level adjuster 80500075 Lid skimmer cup 29002000 Controller DCC2 81130300 81160500 Silencer 61701000...
- Seite 22 Skimmer 600 Art. Nr. Art. Nr. Bezeichnung Bezeichnung Skimmer 600ix Skimmer 600ix 81135100 Kontaktrohr 12359100 Rändelschraube lang Schaumtopf 81135200 Bodenplatte oben 81130200 O-Ring Schaumtopf 81135500 Niveauregler 80500075 Schaumtopf Deckel 81130300 81160500 Schalldämpfer 61701000 Silikonfuß rund 61758000 Silikonschlauch ws 5/8 81135110 Regler Rohr 81136700 Ansaugdüse...
- Seite 23 Art. No. Art. No. Description Description Skimmer 600ix Skimmer 600ix 81135100 Body only 12359100 Knurled head screw long Skimmer cup 81135200 Foot plate top 81130200 O-Ring Skimmer cup 81135500 Water level adjuster 80500075 Lid skimmer cup 81130300 81160500 Silencer 61701000 Silikone foot 61758000 Silicone hose white 5/8...
- Seite 24 Skimmer 1000 Art. Nr. Art. Nr. Bezeichnung Bezeichnung Skimmer 1000i Skimmer 1000i 81145100 Kontaktrohr 12359100 Rändelschraube lang Schaumtopf 81145200 Bodenplatte oben 88020200 O-Ring Schaumtopf 81135500 Niveauregler 80500090 Schaumtopf Deckel 29002000 Controller DCC2 88020300 81160500 Schalldämpfer 61701000 Silikonfuß rund 61758000 Silikonschlauch ws 5/8 81135110 Regler Rohr 81135700...
- Seite 25 Art. Nô. Art. No. Description Description Skimmer 1000i Skimmer 1000i 81145100 Body only 12359100 Knurled head screw long Skimmer cup 81145200 Foot plate top 88020200 O-Ring Skimmer cup 81135500 Water level adjuster 80500090 Lid skimmer cup 29002000 Controller DCC2 88020300 81160500 Silencer 61701000...
- Seite 26 Skimmer 1000 Art. Nr. Art. Nr. Bezeichnung Bezeichnung Skimmer 1000ix Skimmer 1000ix 81145100 Kontaktrohr 12359100 Rändelschraube lang Schaumtopf 81146200 Bodenplatte oben 88020200 O-Ring Schaumtopf 81135500 Niveauregler 80500090 Schaumtopf Deckel 88020300 81160500 Schalldämpfer 61701000 Silikonfuß rund 61758000 Silikonschlauch ws 5/8 81135110 Regler Rohr 81140700 Ansaugdüse...
- Seite 27 Art. No. Art. No. Description Description Skimmer 1000ix Skimmer 1000ix 81145100 Body only 12359100 Knurled head screw long Skimmer cup 81146200 Foot plate top 88020200 O-Ring Skimmer cup 81135500 Water level adjuster 80500090 Lid skimmer cup 88020300 81160500 Silencer 61701000 Silikone foot 61758000 Silicone hose white 5/8...
- Seite 28 Skimmer 1500 Art. Nr. Art. Nr. Bezeichnung Bezeichnung Skimmer 1500i Skimmer 1500i 81165100 Kontaktrohr 81165200 Bodenplatte oben Schaumtopf 81165500 Niveauregler 81160300 O-Ring Schaumtopf 29003000 Controller DCC3 80500110 Schaumtopf Deckel 61701000 Silikonfuß rund 81160400 81160500 Schalldämpfer 81165110 Regler Rohr 61760000 Silikonschlauch ws 7/10 12359200 Rändelschraube kurz 81160700...
- Seite 29 Art. Nô. Art. No. Description Description Skimmer 1500i Skimmer 1500i 81165100 Body only 81165200 Foot plate top Skimmer cup 81165500 Water level adjuster 81160300 O-Ring Skimmer cup 29004000 Controller DCC3/4 80500110 Lid skimmer cup 61701000 Silikone foot 81160400 81160500 Silencer 81165110 Regulator tube 61760000...
- Seite 30 Spare part list Skimmer 1500 Art. Nô. Art. No. Description Description Skimmer 1000ix Skimmer 1000ix 81165100 Kontaktrohr 81166200 Bodenplatte oben Schaumtopf 81165500 Niveauregler 81160300 O-Ring Schaumtopf 80018000 Überwurf Pumpe 80500110 Schaumtopf Deckel 61701000 Silikon Fuß 81160400 81160500 Schalldämpfer 81165110 Regler Rohr 61760000 Silikonschlauch ws 5/8 12359200...
- Seite 31 Art. Nô. Art. No. Description Description Skimmer 1000ix Skimmer 1000ix 81165100 Body only 81166200 Foot plate top Skimmer cup 81165500 Water level adjuster 81160300 O-Ring Skimmer cup 80018000 Cap nut Pump 80500110 Lid skimmer cup 61701000 Silikone foot 81160400 81160500 Silencer 81165110 Regulator tube...
- Seite 32 Skimmer 2000 Art. Nr. Art. Nr. Bezeichnung Bezeichnung Skimmer 2000i Skimmer 2000i 81170100 Kontaktrohr 81170400 Niveauregler Schaumtopf 29004000 Controller DCC3/4 81170200 O-Ring Schaumtopf 61701000 Silikonfuß rund 80500125 Schaumtopf Deckel 81170500 Regler Rohr 81160400 81160500 Schalldämpfer 80600000 Rändelschraube kurz 61760000 Silikonschlauch ws 7/10 81170600 Notüberlauf Rohr 81230700...
- Seite 33 Art. Nô. Art. No. Description Description Skimmer 1500i Skimmer 1500i 81170100 Body only 81170400 Water level adjuster Skimmer cup 29004000 Controller DCC3/4 81170200 O-Ring Skimmer cup 61701000 Silikone foot 80500125 Lid skimmer cup 81170500 Regler Rohr 81160400 81160500 Silencer 80600000 Regulator tube 61760000 Silicone hose white 5/8...
- Seite 34 Demontage, Disassembly, Démontage 600 , 1000 , 1500 , 2000 - 34 -...
- Seite 35 Demontage, Disassembly, Démontage 600 - 35 -...
- Seite 36 Demontage, Disassembly, Démontage 1000 - 36 -...
- Seite 37 Demontage, Disassembly, Démontage 1500 - 37 -...
- Seite 38 - 38 -...
- Seite 39 - 39 -...
- Seite 40 Deltec GmbH Steller Straße 75 D-27755 Delmenhorst Deutschland / Germany www.deltec-aquaristic.com Deltec GmbH 2019 - 40 -...
