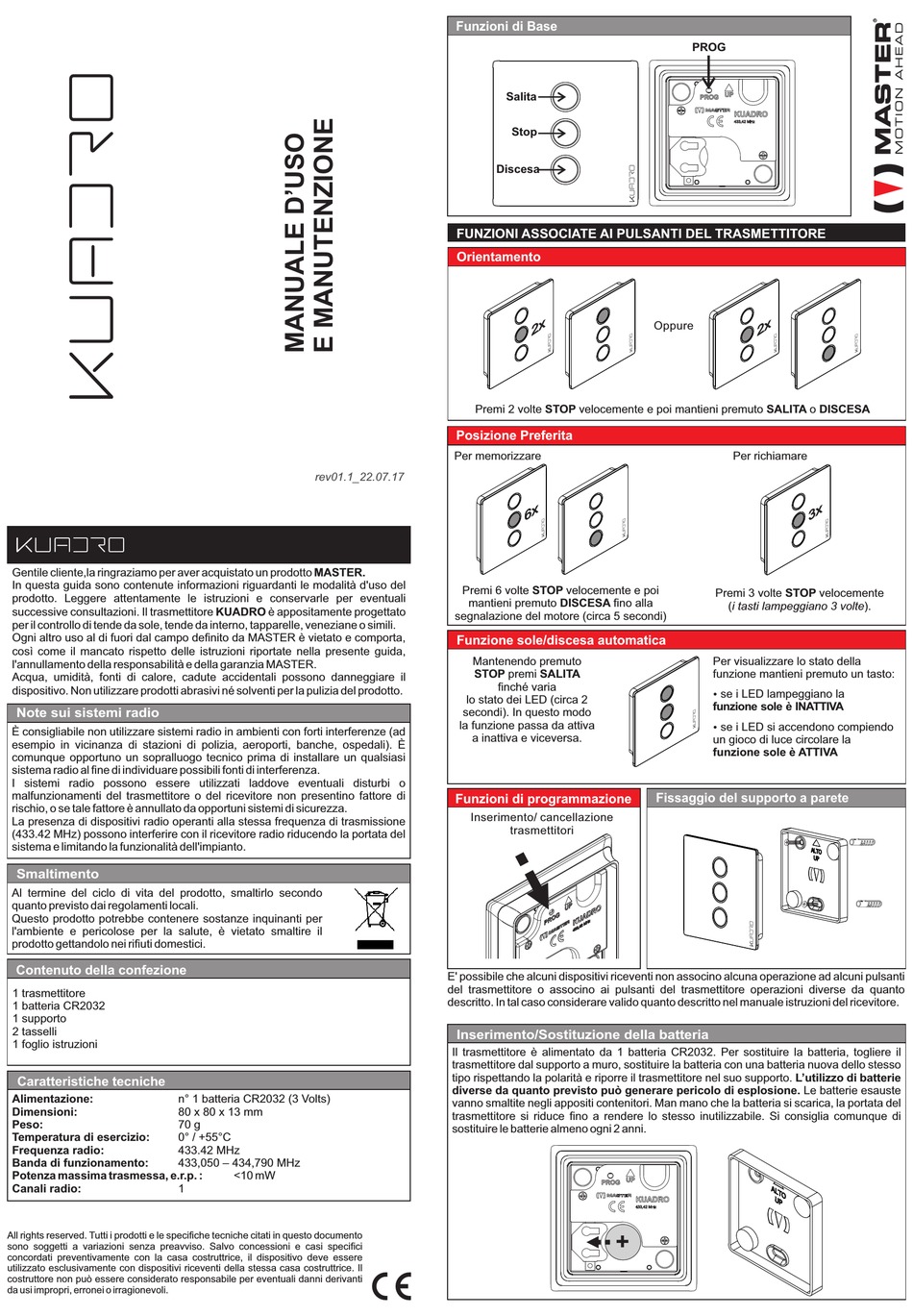

Master KUADRO Bedienungs- Und Wartungsanleitung

Gentile cliente,la ringraziamo per aver acquistato un prodotto MASTER.
In questa guida sono contenute informazioni riguardanti le modalità d'uso del
prodotto. Leggere attentamente le istruzioni e conservarle per eventuali
successive consultazioni. Il trasmettitore KUADRO è appositamente progettato
per il controllo di tende da sole, tende da interno, tapparelle, veneziane o simili.
Ogni altro uso al di fuori dal campo definito da MASTER è vietato e comporta,
così come il mancato rispetto delle istruzioni riportate nella presente guida,
l'annullamento della responsabilità e della garanzia MASTER.
Acqua, umidità, fonti di calore, cadute accidentali possono danneggiare il
dispositivo. Non utilizzare prodotti abrasivi né solventi per la pulizia del prodotto.
Note sui sistemi radio
È consigliabile non utilizzare sistemi radio in ambienti con forti interferenze (ad
esempio in vicinanza di stazioni di polizia, aeroporti, banche, ospedali). È
comunque opportuno un sopralluogo tecnico prima di installare un qualsiasi
sistema radio al fine di individuare possibili fonti di interferenza.
I sistemi radio possono essere utilizzati laddove eventuali disturbi o
malfunzionamenti del trasmettitore o del ricevitore non presentino fattore di
rischio, o se tale fattore è annullato da opportuni sistemi di sicurezza.
La presenza di dispositivi radio operanti alla stessa frequenza di trasmissione
(433.42 MHz) possono interferire con il ricevitore radio riducendo la portata del
sistema e limitando la funzionalità dell'impianto.
Smaltimento
Al termine del ciclo di vita del prodotto, smaltirlo secondo
quanto previsto dai regolamenti locali.
Questo prodotto potrebbe contenere sostanze inquinanti per
l'ambiente e pericolose per la salute, è vietato smaltire il
prodotto gettandolo nei rifiuti domestici.
Contenuto della confezione
1 trasmettitore
1 batteria CR2032
1 supporto
2 tasselli
1 foglio istruzioni
Caratteristiche tecniche
Alimentazione: n° 1 batteria CR2032 (3 Volts)
Dimensioni: 80 x 80 x 13 mm
Peso: 70 g
Temperatura di esercizio: 0° / +55°C
Frequenza radio: 433.42 MHz
Banda di funzionamento: 433,050 – 434,790 MHz
Potenza massima trasmessa, e.r.p. :
Canali radio: 1
All rights reserved. Tutti i prodotti e le specifiche tecniche citati in questo documento
sono soggetti a variazioni senza preavviso. Salvo concessioni e casi specifici
concordati preventivamente con la casa costruttrice, il dispositivo deve essere
utilizzato esclusivamente con dispositivi riceventi della stessa casa costruttrice. Il
costruttore non può essere considerato responsabile per eventuali danni derivanti
da usi impropri, erronei o irragionevoli.
rev01.1_22.07.17
<10 mW
Funzioni di Base
Salita
Stop
Discesa
FUNZIONI ASSOCIATE AI PULSANTI DEL TRASMETTITORE
Orientamento
2 x
Premi 2 volte STOP velocemente e poi mantieni premuto SALITA o DISCESA
Posizione Preferita
Per memorizzare
6 x
Premi 6 volte STOP velocemente e poi
mantieni premuto DISCESA fino alla
segnalazione del motore (circa 5 secondi)
Funzione sole/discesa automatica
Mantenendo premuto
STOP premi SALITA
finché varia
lo stato dei LED (circa 2
secondi). In questo modo
la funzione passa da attiva
a inattiva e viceversa.
Funzioni di programmazione
Inserimento/ cancellazione
trasmettitori
E' possibile che alcuni dispositivi riceventi non associno alcuna operazione ad alcuni pulsanti
del trasmettitore o associno ai pulsanti del trasmettitore operazioni diverse da quanto
descritto. In tal caso considerare valido quanto descritto nel manuale istruzioni del ricevitore.
Inserimento/Sostituzione della batteria
Il trasmettitore è alimentato da 1 batteria CR2032. Per sostituire la batteria, togliere il
trasmettitore dal supporto a muro, sostituire la batteria con una batteria nuova dello stesso
tipo rispettando la polarità e riporre il trasmettitore nel suo supporto. L'utilizzo di batterie
diverse da quanto previsto può generare pericolo di esplosione. Le batterie esauste
vanno smaltite negli appositi contenitori. Man mano che la batteria si scarica, la portata del
trasmettitore si riduce fino a rendere lo stesso inutilizzabile. Si consiglia comunque di
sostituire le batterie almeno ogni 2 anni.
+
PROG
Oppure
2 x
Per richiamare
3 x
Premi 3 volte STOP velocemente
(i tasti lampeggiano 3 volte).
Per visualizzare lo stato della
funzione mantieni premuto un tasto:
se i LED lampeggiano la
Ÿ
funzione sole è INATTIVA
se i LED si accendono compiendo
Ÿ
un gioco di luce circolare la
funzione sole è ATTIVA
Fissaggio del supporto a parete
