KOBRETEC Expert Control 30000 Bedienungsanleitung

Bedienungsanleitung Kobre®Tec Expert Control
Kobre®Tec Pumpen unterliegen vor der Auslieferung einem Qualitätstest und einer Qualitätskontrolle beim
Hersteller um sowohl die Sicherheit als auch eine gute Funktion sicher zu stellen. Das nicht beachten der
Anweisungen und der Hinweise in dieser Anleitung kann zu einem Schaden an der Pumpe führen oder
schwere, körperliche Schäden zur Folge haben. Lesen Sie daher unbedingt aufmerksam diese Anleitung
bevor Sie die Pumpe in Gebrauch nehmen. Bewahren Sie die Anleitung auch für evtl. späteren Gebrauch
sorgsam auf.
Steuerung für Pumpenregler

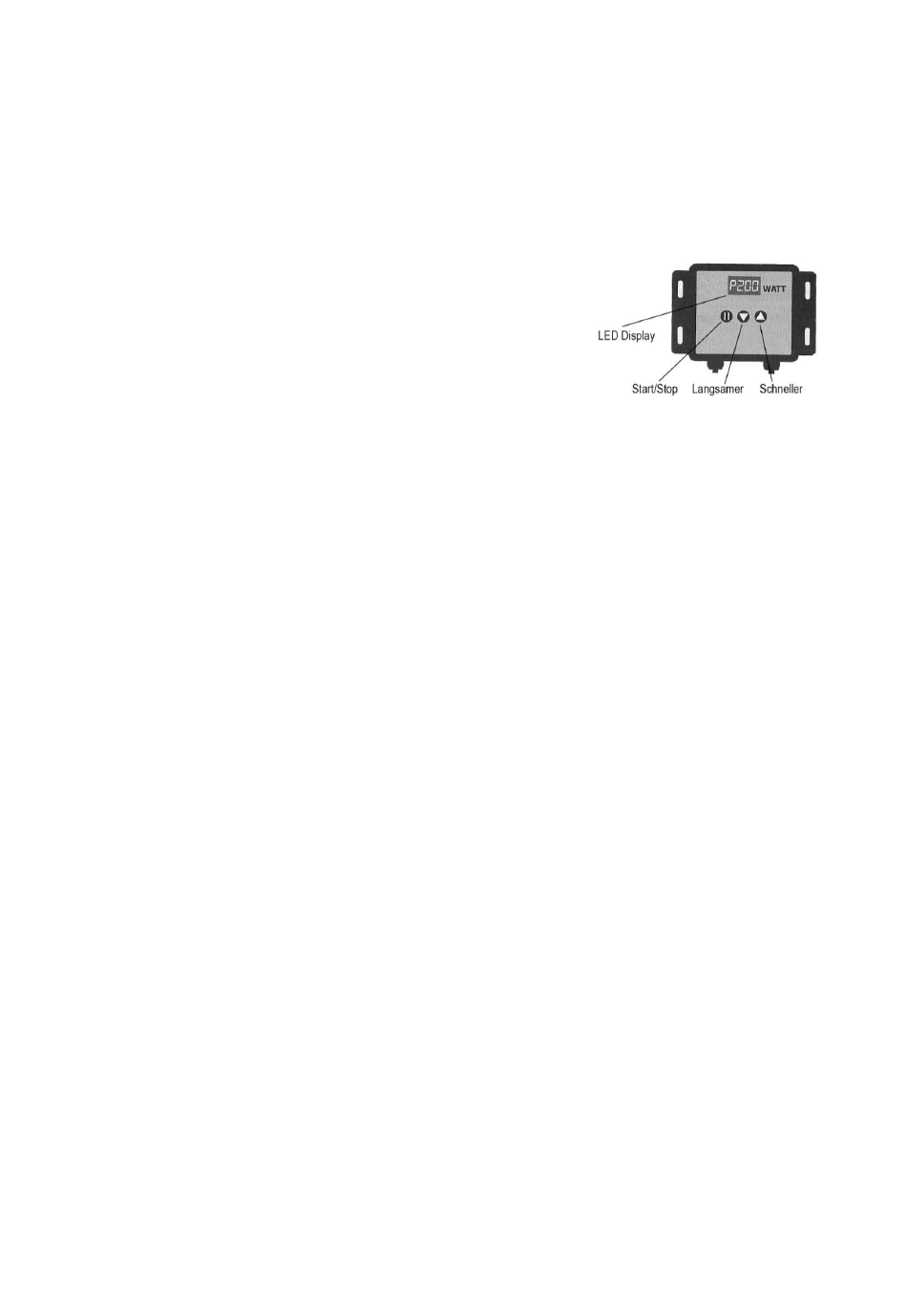

1. LED-Display und Bedienungsfunktionen
Auf dem LED-Display wird Folgendes angezeigt:
Stromverbrauch, Start/Stopp und Fehlercodes.
Es gibt 3 berührungsempfindliche Tasten:
Start/Stopp, schneller und langsamer.
Zur Beachtung:
Diese Tasten sind keine Drucktasten; sie reagieren bei Berührung!
2. Betriebsanleitung
Wenn die Steuerung mit der Pumpe verbunden wird, wird die zuletzt gewählte Einstellung aktiviert. Wenn
Sie auf die Start/Stopp-Taste tippen, wird die Pumpe abgeschaltet und auf dem Display «OFF» angezeigt. Bei
erneutem Antippen der Start/Stopp-Taste wird die Pumpe wieder eingeschaltet. Das Display zeigt
normalerweise die Verriegelung des Bedienfelds an. Auf dem LED-Display wird «PXXX» angezeigt. Dabei
steht «P» für «Power» (Leistung). Es gibt 71 Einstellungen, die durch Antippen der Schneller-/Langsamer-
Tasten angewählt werden können. Das Display zeigt den aktuellen Betriebsstatus an. Sie können nach Bedarf
unterschiedliche Leistungen einstellen. Wenn «Watt» eingestellt ist, zeigt das Display die Leistung in Watt
an, wobei «FXX» einen Bereich von 30 bis 100 umfasst. SP ist die Abkürzung für «Speed» (Drehzahl). Nach 1
Sekunde schaltet das Display wieder zur Anzeige der Leistung um.
3. Tastensperre
Wenn die Steuerung eingeschaltet ist, berühren Sie drei Sekunden lang die «+»- oder «-»-Taste. Daraufhin
blinkt das Display zweimal und die Steuerung ist verriegelt. Wenn Sie die «+»- oder «-»-Taste erneut drei
Sekunden lang berühren, blinkt das Display wieder zweimal und die Steuerung ist entriegelt.
4. Display-Energiesparmodus
Wenn Sie bei eingeschalteter Steuerung mehr als 25 Sekunden lang keine Taste berühren, schaltet das LED-
Display in den «Energiesparmodus». Das Display funktioniert wieder normal, sobald Sie eine der Tasten
berühren.
5. Speicher
Die Speicherfunktion sorgt dafür, dass die Pumpe immer mit den zuletzt gewählten Einstellungen startet.
6. Fehlercodes und Erklärung
Der Fehlercode blinkt, um einen Fehler anzuzeigen. Die Fehlercodes haben folgende Bedeutungen:
Er01: abweichender Betriebsstrom
Er02: Steuerung überhitzt
Er03: Pumpe im Leerlauf
Er04: das Laufrad ist blockiert
Er05: abweichende Betriebsspannung
Hinweis:
1. Vor dem Entfernen stets von der Stromversorgung trennen.
2. Für den Einsatz im Aussenbereich muss die Steckdose mit einer Fehlerstrom-Schutzeinrichtung mit einem
Bemessungsstrom von max. 30 mA abgesichert sein. (Die Fehlerstrom-Schutzeinrichtung ist vom
Verbraucher bereitzustellen.)
1/5 Version September 2020
