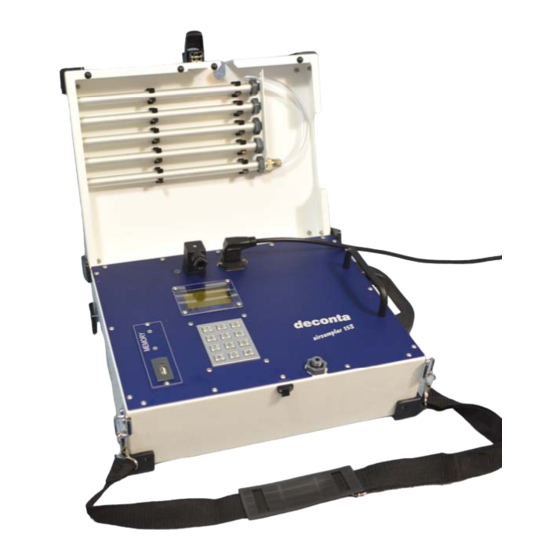

- Seite 1 Betriebsanleitung Luftprobenahmegerät airsampler 15 S / 30 S Hersteller: deconta GmbH Im Geer 20, 46419 Isselburg Benennung / Typ-Nr.: airsampler 15 S Typ 485 airsampler 30 S Typ 486 Serien-Nr.: ....
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis auf Seite Einleitung Grundlegende Sicherheitshinweise Transport Anlieferung Transport Lieferumfang Technische Beschreibung Technische Daten Pumpenleistung airsampler 15 S Pumpenleistung airsampler 30 S Technische Daten Inbetriebnahme Display-Anzeige Einstellung / Bedienung mögliche Einstellungen / Code-Tabelle optionale Erweiterungsmodule 10.1 Messdaten-Speichermodul Konformitätserklärung Seite 2... -
Seite 3: Einleitung
Luftprobenahmegerät airsampler 15 / 30 S 1 Einleitung Sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein deconta-Produkt entschieden haben. Mit diesem kompakt und funktionsgerecht ausgeführten Produkt erhalten Sie eine praktische Lösung mit einfacher Handhabung. Die deconta-Produkte garantieren Ihnen: ... -
Seite 4: Grundlegende Sicherheitshinweise
Kenntnis der Betriebsanleitung ist für das Personal eine notwendige Voraussetzung beim Umgang mit dem Gerät. 2.1 Bestimmungsgemäße Verwendung Die deconta muss Sie als Betreiber verpflichten, die Betriebsanleitung zu befolgen und die Gerätetechnik nur bestimmungsgemäß und nicht sachwidrig einzusetzen! Bei Nichtbeachtung übernimmt die deconta keine Haftung. -
Seite 5: Transport
3.1 Anlieferung Sofern keine anderen Vereinbarungen getroffen wurden wird das Gerät, komplett und transportsicher verpackt, vom deconta Werk ausgeliefert. Transportschäden sind bei der Übergabe durch den Spediteur oder sonstiger Lieferanten sofort zu dokumentieren. Bitte vermerken Sie eventuelle Schäden zusätzlich auf dem Frachtbrief. -
Seite 6: Technische Beschreibung
Betriebsanleitung Luftprobenahmegerät airsampler 15 / 30 S 5 Technische Beschreibung Luftprobenahmegerät airsampler dient Ansaugung eines definierten Volumenstromes durch einen Luftprobefilter. Die Filter werden im Labor ausgewertet. Permanente Volumenstromregelung sowie kalibrierte Sensoren Laminarflusselement bilden die Basis für präzise Messungen. Gemessen werden: Volumenstrom, Temperatur, relative Feuchte und absoluter Druck. -
Seite 7: Technische Daten
Betriebsanleitung Luftprobenahmegerät airsampler 15 / 30 S 6 Technische Daten 6.1 Pumpenleistung airsampler 15 S 100 200 300 400 500 600 700 800 mbar 6.2 Pumpenleistung airsampler 30 S 100 200 300 400 500 600 700 800 mbar 6.3 Technische Daten: Länge:... -
Seite 8: Inbetriebnahme
Betriebsanleitung Luftprobenahmegerät airsampler 15 / 30 S 7 Inbetriebnahme Gerät aufstellen Meßgestänge zusammenstecken und auf den Anschluss am airsampler aufstecken Messsonde (Monitor) anschließen Netzverbindung herstellen das Gerät ist nun betriebsbereit. Messsonde Messgestänge Seite 8... -
Seite 9: Display-Anzeige
Nach Einschalten des Gerätes werden in der obersten Zeile 3 Informationen angezeigt: Links oben => Gerätestatus Mögliche Statusanzeigen (S gefolgt von 3 Ziffern): Erste Ziffer 1 airsampler 15 S Erste Ziffer 2 airsampler 30 S Zweite Ziffer 2 Speichermodul vorhanden (optional) -
Seite 10: Einstellung / Bedienung
Betriebsanleitung Luftprobenahmegerät airsampler 15 / 30 S 9 Einstellungen / Bedienung Einstellungen werden immer nach dem gleichen Verfahren über die Tastatur vorgenommen: Taste # drücken => im Display wird C angezeigt Code für die zu bearbeitende Einstellung eingeben (siehe nachfolgende Code- Tabelle) ... -
Seite 11: Mögliche Einstellungen / Code-Tabelle
Wert 0 = inaktiv Gerät aktiv / inaktiv schalten 1 = aktiv mit Zeitsteuerung 2 = aktiv ohne Zeitsteuerung 2 – 15 l/min (airsampler 15 S) Volumenstrom 4 – 30 l/min (airsampler 30 S) Messdauer 5 bis 5760 Minuten Vorlaufzeit (zeitversetzter Start) -
Seite 12: Optionale Erweiterungsmodule
Betriebsanleitung Luftprobenahmegerät airsampler 15 / 30 S 10 optionale Erweiterungsmodule 10.1 Messdaten-Speichermodul (ab Geräte-Softwareversion 1.3) Speicherung Messdaten (max. 90000 Datensätze) einstellbaren Speicherintervallen. Export als txt-Datei zur weiteren Bearbeitung über USB-Stick. Der USB-Stick muss als FAT oder FAT32 formatiert sein. Beim Erreichen der maximalen Speicherkapazität werden die ältesten Datensätze überschrieben. - Seite 13 Betriebsanleitung Luftprobenahmegerät airsampler 15 / 30 S Die Datei mit den Speicherdaten kann mit einem Texteditor frei bearbeitet werden. Beispiel: Projekt: München Bauleitung: Herr Mustermann Messgerät: airsampler 30 S Typ: 486 Serie: 87 Messzeitraum: 29.04.2010 08:04 bis 29.04.2010 16:04 Volumenstrom: 8 l/min Messdauer: 480 Minuten...
-
Seite 14: Konformitätserklärung
Betriebsanleitung Luftprobenahmegerät airsampler 15 / 30 S 11 Konformitätserklärung EG-Konformitätserklärung deconta GmbH Im Geer 20 D-46419 Isselburg Produkt: Luftprobenahmegerät Typ: 485, 486 Die Bauart der Geräte entspricht folgenden EG-Maschinenrichtlinie 2006/42/EG Bestimmungen: EG-Niederspannungsrichtlinie 2006/95/EG EG-Richtlinie 89/336/EWG VDI 3492 Angewendete harmonisierte Normen:...
