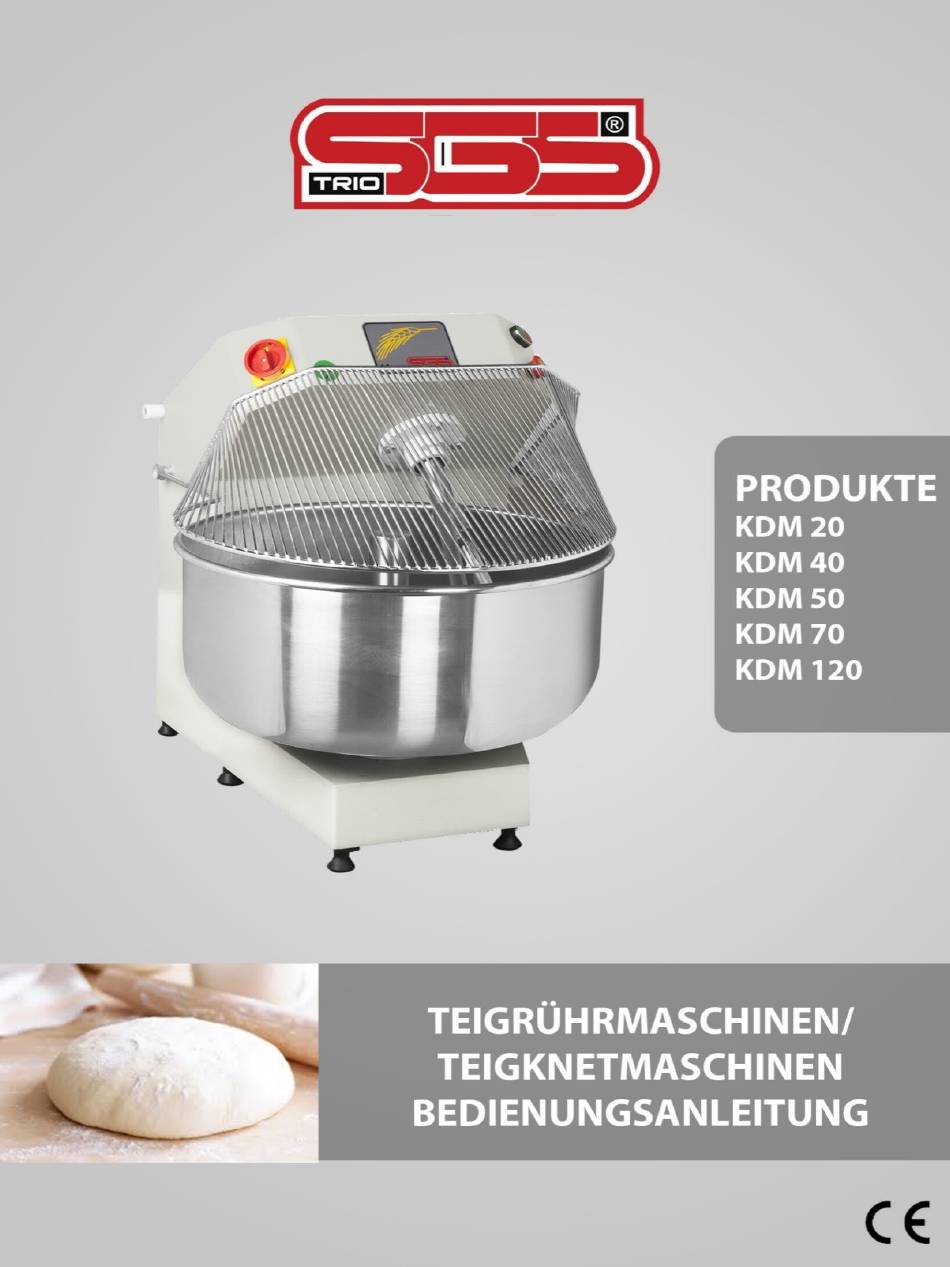

SGS KDM 20 Bedienungsanleitung
Teigruhrmaschinen/teigknetmaschinen
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für SGS KDM 20
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Technische Daten Schaltplan Sicherheitssymbole Typenschilder Sicherheitshinweise Transport Bedienung Gebrauchsanweisung Reinigung und Wartung Garantiebedingungen EC-Zertifikate... -
Seite 3: Einleitung
Bevor Sie unseren Service kontaktieren, empfiehlt es sich, diese Anleitung genau durchzulesen. Viele Fragen lassen sich damit klären. SGS MUTFAK LTD. ŞTİ. ☞ Bitte lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch Ihres Gerätes. Jeder Nutzer, der das Produkt benutzt sollte diese Anleitung gelesen haben. Bei unsachgemäßer Nutzung entfallen jegliche Gewährleistungsansprüche. -
Seite 4: Technische Daten
Technische Daten MODEL KDM 20 KDM 40 KDM 50 KDM 70 KDM 120 Maße(mm) 420X685X600 530X740X720 590x825x745 670x900x770 800X1125X960 Maße (kW) 0,37 / 0,55 0,37 / 0,55 0,55 / 0,75 0,55 / 0,75 1,1 / 1, 5 Spannung (V) 220-380... -
Seite 5: Schaltplan
Schaltplan KDM20/40/50/70/100/120 KODU KOMPONENT LİSTESİ Phase Nulleiter Motor Not-Aus S1_1 Start Stop 3/12... -
Seite 6: Sicherheitssymbole
Sicherheitssymbole Erdung Erdung durch Einspeisung Strom Hitze SPANNUNGEN 230 V /50/60 Hz 380V -400V / 50/60 Hz 4/12... -
Seite 7: Typenschilder
Typenschilder 5/12... -
Seite 8: Sicherheitshinweise
Sicherheitshinweise 6/12... -
Seite 9: Transport
Transport Vor dem Transport muss der Netzanschluss durch qualifiziertes Fachpersonal abgetrennt werden. Der Transport muss mit entsprechenden Trägern durchgeführt werden. Die Transportfahrzeuge müssen von qualifizierten Personen gefahren werden. Während dem Transport muss das Produkt mit dem originalen Verpackungssystem transportiert werden. Sollte das nicht möglich sein, müssen entsprechende Stützelemente benutzt werden, um das verrutschen der Ofenplatten zu verhindern, oder die Ofenplatten müssen herausgenommen und separat transportiert werden. -
Seite 10: Bedienung
Bedienung STOP Knopf START Knopf Not-Aus Schalter 8/12... -
Seite 11: Gebrauchsanweisung
Gebrauchsanweisung Bitte achten bei dem Elektroanschluss darauf, dass der Motor sich in die vorgegebene Richtung (Roter Pfeil) bewegt. Falls dies nicht der Fall sein sollte, müssen die Phasen durch einen zugelassenen Elektriker so vertauscht werden, dass die Drehrichtung korrigiert wird. Während dem Knetvorgang dürfen keine Gegenstände durch das Gitter zugegeben werden. -
Seite 12: Reinigung Und Wartung
Reinigung und Wartung Für Reinigungs- und Wartungsarbeiten muss das Gerät vom Netz getrennt werden. Nach jedem Gebrauch überprüfen Sie bitte, dass keine Gegenstände im Produkt vergessen werden. Reinigen Sie die Oberflächen nach jedem Gebrauch gründlich. Reinigen Sie das Produkt mit einem angefeuchtetem Tuch. Bitte nutzen Sie die dafür empfohlenen Reinigungsmittel. -
Seite 13: Besonders Zu Beachten
Besonders zu Beachten ACHTUNG! : ANSCHLUSS DER GERÄTE DARF NUR VON FACHKRÄFTEN MIT ENTSPRECHENDEN ZERTIFIZIERUNGEN ERFOLGEN. BEI TECHNISCHEN PROBLEMEN IST NUR DER VON SGS BEAUFTRAGTE SERVICEPARTNER BERECHTIGT ETWAIGE REPARATUREN DURCHZUFÜHREN. FÜR REPARATUREN VON FREMDFIRMEN IST EINE VORHERIGE SCHRIFTLICHE GENEHMIGUNG ERFORDERLICH SOLLTEN DIE VORAUSSETZUNGEN NICHT EINGEHALTEN WERDEN ERLÖSCHEN JEGLICHE GEWÄHRLEISTUNGSANSPRÜCHE. - Seite 14 ERSATZTEILE BESCHREIBUNG BESCHREIBUNG Hauptgehäuse Kugellager – Schüssel KDM20(6204 ZZ) // Motor KDM 50-70(6205 ZZ) // KDM 120(6207 Untersetzungsgetriebe Hakenschaft Schüsselschaft- Untersetzungsgetriebefl Sprengring ansch Gelenkgetriebe Hakenschaft Halterung Gelenkscharube 6205 ZZ Kugellager Notfall – Schalter 355210 Hakenschaftöldichtung Hauptschalter Knethaken Hintere Platte Untersetzungsriemensc Kabelstopfbüchse heibe Schutzeinrichtung...
- Seite 15 12/12...
