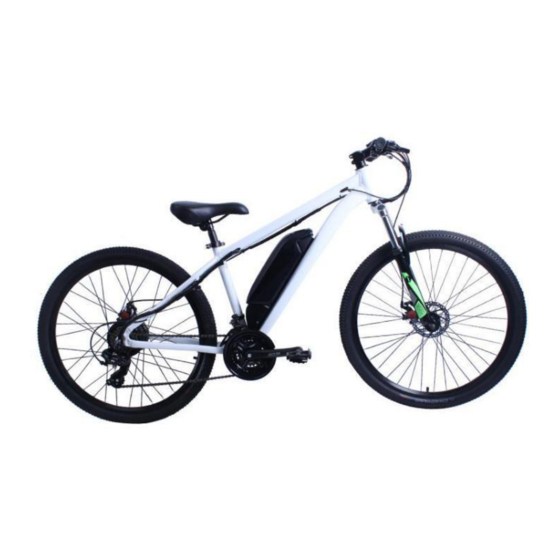

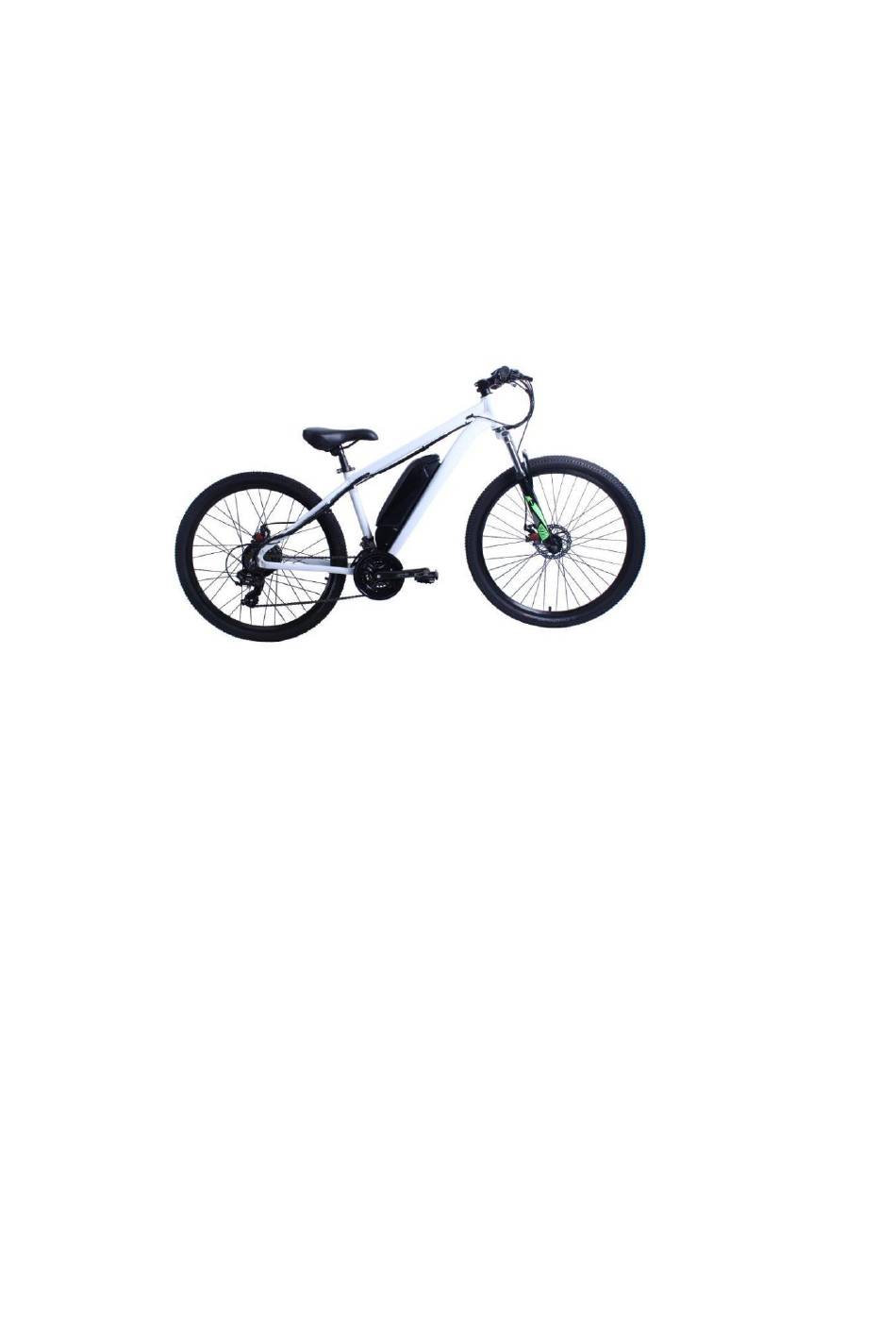

Elektrofahrrad „Trekking“ Das Elektrofahrrad „Trekking“ ist ein effizientes und umweltfreundliches Transportmittel. Der extrem leichte und stylische Aufbau sowie die leistungsstarke Lithium-Batterie bieten ein angenehmes Fahrerlebnis. Lesen Sie diese Anleitung im Sinne Ihrer Sicherheit sorgfältig durch, bevor Sie das Elektrofahrrad verwenden. Wenn Sie alle Warnungen und Anmerkungen dieser...
1 Produktübersicht 1.1 Packungsinhalt und Zubehör Der Lieferumfang enthält das Elektrofahrrad und folgendes Zubehör bei Auslieferung. Sämtliches Zubehör ist in einem kleinen Paket verpackt. Öffnen Sie zunächst das Paket, um es auf Vollständigkeit zu überprüfen. Wenn Bestandteile fehlen, kontaktieren Sie bitte den Verkäufer oder den zuständigen Kundendienst.
Die Verwendung von nicht genehmigten Komponenten oder Bauteilen kann zu Schäden an dem Fahrrad oder Personenschäden führen. Um die Qualität sowie Sicherheit von Personen zu gewährleisten, werden sämtliche Bauteile des Elektrofahrrads von unserer Seite aus geprüft und am Elektrofahrrad installiert. Verwenden Sie bitte kein Elektrofahrrad, das nicht sachgemäß...
Ladedauer 4~5Std Motorleistung 250W Batterie 36V 10.0Ah Lithiumbatterie Anmerkung: Die Laufleistung wurde unter folgenden Bedingungen gemessen: 25° Temperatur, 70kg Last, eben Straße und konstante Geschwindigkeit. Fahrverhalten, Temperatur, Straßenzustand, Last und andere Faktoren wirken sich auf die Laufleistung aus. 2 Zusammenbau Schritt für Schritt Anleitung (1) Entfernen Sie das Rad und befestigen Sie es an der Vorderradgabel mit dem Schnellspannhebel.
(4) Befestigen Sie das vordere Schutzblech, die Lampe sowie die Klingel an der Vorderradgabel und ziehen Sie die zugehörigen Schrauben an. (5) Befestigen Sie das hintere Schutzblech an der Sitzstange. (6) L:links/R:rechts Befestigen Sie das rechte Pedal im Uhrzeigersinn, das linke gegen den Uhrzeigersinn (beide Seiten sind nach vorne hin befestigt) 3.
Funktion: Strom an/aus Batterieanzeige Drei Stufen für Assistenz Lampen an/aus 10-minütiger Leerlauf Knöpfe und Display Anweisungen: 3.1 Strom an/aus:Lange den Knopf drücken, bis das Display angeht. 3.2 Batterieanzeige:Wenn die Batterieleistung 100% beträgt, sind die LED Leuchten alle an; wenn die LED Leuchten blinken, geht die Batterie alle und Sie sollten das Fahrrad aufladen.
Nur mit einem geeigneten Ladegerät aufladen, um unnötige Batterieschäden zu vermeiden. 4.2 Sicherheitshinweise für das Aufladen □ Laden Sie die Batterie für mindestens 5 Stunden vor der ersten Fahrt. □ Um die Lebensdauer der Batterie zu maximieren, laden Sie sie jeden zweiten Monat oder zwei Tage nach der Fahrt.
Motor startet automatisch durch Induktion, um Sie mit der nötigen Unterstützung zu versorgen. Wenn Sie aufhören zu treten, stoppt die Pedalassistenz automatisch nach einer Umdrehung. 5.2 Pedalmodus Stellen Sie im Pedalmodus den Strom ab (Beleuchtung und Hupe sind nicht mehr verfügbar).
6 Verwendung des E-Bike 6.1 Das E-Bike fahren Das Elektrofahrrad ist ein technisches Transportmittel. Verwendung ohne Wissen, wie es korrekt zu bedienen ist, kann unerwartete Schäden verursachen. Im Folgenden finden Sie detaillierte Erklärungen für Anfänger, wie ein Elektrofahrrad sicher bedient werden kann.
7 Während der Fahrt DasElektrofahrrad elektrisches Transportmittel einer gewissen Geschwindigkeit. Die Herstellung und Technologie wurden ausgiebig getestet. Sollten Sie sich jedoch nicht an die Sicherheitshinweise dieser Anleitung halten, gibt es gewisse Risiken. Halten Sie sich nicht an die hier beschriebenen Hinweise, können Verletzungen oder sogar Tod durch Hinfallen, Kontrollverlust, Kollision, usw.
□ Im Winter kann sich die Batterie aufgrund niedriger Temperaturen schneller entladen. □ Falsche Lagerung kann zu reduzierter Lebensdauer der Lithiumbatterie oder sogar Gefahren führen. Lagern Sie das Elektrofahrrad in einer trockenen Umgebung und bei geeigneter Temperatur und Luftfeuchtigkeit. Wenn Sie das Elektrofahrrad längere Zeit nicht verwenden, laden Sie die Batterie mindestens ein Mal im Monat auf.
8.5 Einstellen der Bremse Das E-Bike verfügt über eine Scheibenbremse. Wenn das Bremssystem nicht oder nicht korrekt funktioniert, ziehen Sie die Bremsleitung an, bis die erwünschte Bremsleistung erreicht ist. 8.6 Einstellen der Kettenschaltung Die Kettenschaltung des E-Bike wird ab Werk eingestellt. Bitte nehmen Sie keine Veränderungen vor, es sei denn das Kettenblatt rotiert.
Seite 14
Sind Stahlkabel lose? Sind die Schutzbleche noch in Form A oder verschlissen? Können Gänge geschmeidig A eingelegt werden? Reagieren Pedalassistenzund A elektrische Funktionen? Funktionieren Lichter und Hupe? Ist Batterieladung und -entladung normal? Torsionsanforderungen Bestandteil Schraubenspezi- Torsionsstandard (KGF/CM) fikation Bremsgriff M4/M5/M6 Keine Verschiebung unter...
