LINIjA MONTAGEANLEITUNG für Schiene mit direkter Deckenmontage
Wichtig: Anleitung vorgängig sorgfältig lesen und für künftiges Nachlesen aufbewahren.
!
Sicherheitsbestimmungen, Schutzklassen und Instruktionen siehe Seite 3.
Montageanleitung
Stromzufuhr während der Montage unterbrechen (Sicherung entfernen).
Wird die Schiene mit einer weiteren Schiene kombiniert, zwingend vor der Deckenmontage den Schienenverbinder
montieren gemäss separater Anleitung.

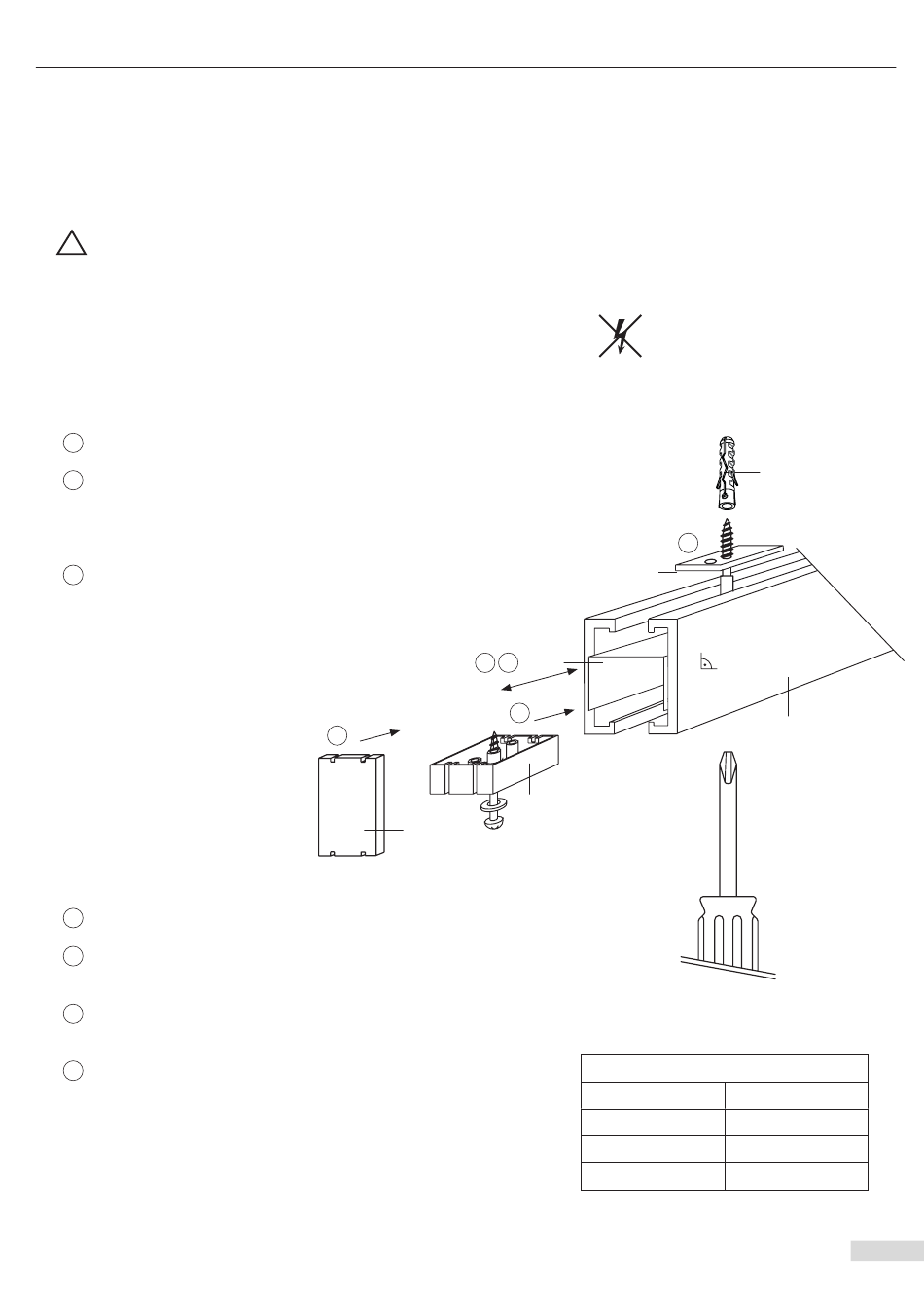

U-Folie aus der Schiene ausfahren.
1
Die Befestigungslöcher für die Deckenbefestigung markieren.
2
Die Löcher bohren und Dübel setzen (Bohrung ø 6 x 45 mm).
Tragfähigkeit der Befestigung überprüfen und bei Bedarf an
die jeweilige Deckenkonstruktion anpassen bzw. austauschen.
Netzkabel einkürzen und Leuchte anschliessen:
3
Leuchte an Phase und Neutralleiter anschliessen.
Das Anschlusskabel kann im Profil geführt werden, d.h. der
Kabelaustritt ist frei wählbar.
Halter mit Schraube in die Schiene einfahren.
4
Schiene mit Distanzplatte an die Decke montieren.
5
Achtung: Die Schiene muss horizontal montiert werden!
U-Folie wieder in die Schiene einfahren.
6
Optional die Deckenrosette montieren.
Pendel und Strahler in Schiene einfahren (siehe Anleitung M 1272),
7
Endkappen aufstecken.
Ist die Leuchte vollständig montiert, darf die Stromversorgung
wieder eingeschaltet werden (Sicherung einschalten).
Paketinhalt:
- 2 x Halter mit Schraube und Dübel
- 4 x Distanzplatten
