ifi nano iDSD BL Bedienungsanleitung

iFi Nano iDSD BL
Bedienungsanleitung

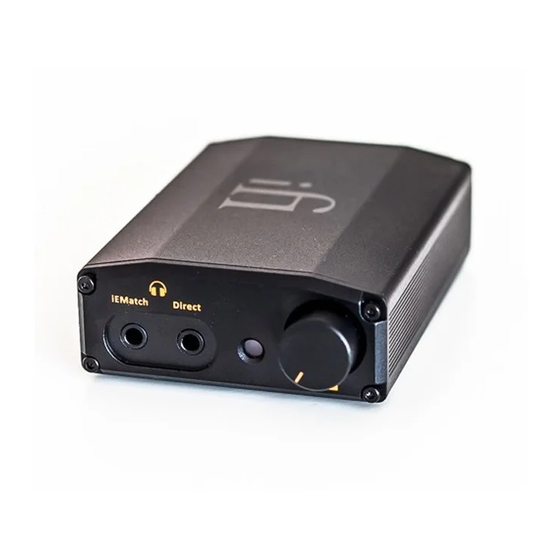

Vielen Dank, dass Sie sich für den Kauf eines Nano iDSD Black Label
entschieden haben. Beim Nano iDSD Black Label handelt es sich um einen
DSD D/A-Wandler mit Kopfhörerverstärker und Line-Ausgang.
Bitte überprüfen Sie nach dem Öffnen, dass der Nano iDSD Black Label
unbeschädigt ist.
Vor dem ersten Gebrauch muss der Nano iDSD Black Label mit einem
USB-Ladegerät über den USB-Eingang (Pos. 1) vollständig aufgeladen
werden.
Zum Betrieb des Nano iDSD Black Label mit einem Smartphone oder
Tablet benötigen Sie weiteres Zubehör von Fremdanbietern.
Apple Geräte mit IOS 7 oder höher wie:
- iPhone 4/4s/5/5c/5s....
- iPad Air/Mini
- iPod Touch
zusätzliche Hardware: original Apple CCK.
Android Geräte mit Android 4.1 oder höher,
aktivierter USB Host mode und AOA Protokoll Ver. 2.0
zusätzliche Hardware: OTG Kabel.
Fragen zum Produkt richten Sie bitte an:
WOD Audio, Werner Obst
Westendstr. 1a
61130 Nidderau
info@wodaudio.de
Tel. 06187 900077
Hersteller:
Abbingdon Global Limited
139-141 Cambridge Road
Southport PR9 7LN
United Kingdom
Tel: +44 (0) 01704 227 204
Bei Problemen oder Fragen zu Gebrauch:
http://support.ifi-audio.com/
Supportseite mit umfangreicher FAQ Datenbank.
2 3
1. USB2.0 Typ-A Eingang (mit iPurifier Technologie)
zum Anschluss an einen Computer oder Smartphone. Wir emp-
fehlen das beiliegende USB3.0- oder die neuen Gemini3.0- oder
Mercury3.0-Kabel. Zum Betrieb an einem Smartphone oder
Tablet wird weiteres Zubehör von Trittanbietern benötigt (OTG-
Kabel bzw. Apple-CCK). Zum Betrieb an einen MAC mit OSX
10.6 oder höher wird kein Treiber benötigt. Für MS-Windows XP
oder höher benötigen Sie eine Treiber, den Sie sich in der
aktuellen Version von der iFi-audio.com herunterladen können.
2. 3,5 mm Line-Ausgang
zum Anschluss an Ihr Hifisystem mit eigener Lautstärkerregelung
3. Digitalfilter
unterschiedliche Filter für PCM und DSD.
4 5
4. 3,5 mm Kopfhörerausgänge
Zum Anschluss von Kopfhörer oder In-Ears (IEM). Der Nano
iDSD Black Label ist mit einem leistungsstarken Kopfhörerver
stärker ausgestattet. Somit ist er in der Lage fast jeden Kopfhörer
zu treiben. Zum Anschluss hochempfindlicher Kopfhörer wurde
das wegweisende iFi Audio iEMatch integriert.
Direct: für normale Kopfhörer
iEMatch: für hochempfindliche Kopfhörer / IEMs
Achtung! Es kann nur ein Kopfhörer angeschlossen werden!
5. LED für Audioformat und Akkustatus
Eingeschaltetes Gerät:
Blau
Cyan
Weiß
Gelb
Grün
Magenta
1
Grün blinkend
Rot blinkend
Rot
Aus
Ausgeschaltetes Gerät:
Blau
6. Ein / Aus und analoge Lautstärkerregelung
USB Power
Verbinden Sie den Nano iDSD Black Label zuerst über USB mit dem Com-
puter und schalten Sie ihn dann ein. Versorgung erfolgt über den USB Port.
Akku Power
Schalten Sie den Nano iDSD Black Label zuerst ein und verbinden Sie ihn
im eingeschaltetem Zustand über USB mit dem Computer. Der Nano iDSD
Black Label läuft jetzt über Akku.
Spezifikation
Audio Formate:
6
Eingänge:
Ausgänge:
Kopfhörerausgang:
Akku:
Abmessungen:
Gewicht:
weiter Informationen auf www.wodaudio.com
- DSD256
- DSD128 / DSD64
- DXD PCM 352,6 / 384 kHz
- PCM 176,4 / 192 kHz
- PCM 44,1 /48 / 88,2 / 96 kHz
- MQA alle Abtastraten
- wartet auf USB-Signal
- Akku ist leer und USB Spannung wird
benötigt
- Akku < 10%, muss geladen werden
- Akku leer
- Akku lädt
DSD 12.4/11.2/6.2/5.6/3.1/2.8 MHz/1 Bit
DXD 384/352.8 kHz/24 Bit
PCM 384/352.8/192/176.4/96/88.2/48/44.1kHz 16-32 Bit
MQA 192/176.4/96/88.2 kHz
High Speed USB 2.0 Typ-A Stecker
Analog 3,5 mm Line
3,5 mm Kopfhöreranschluss, Direct und iEMatch
Dual-Mono-Aufbau mit 2 x 285 mW
3,5 mm TRRS symmetrischer Ausgang
Lithium-Polymer 1400 mAh
96 x 64 x 25,5 mm
139 g
