Electronics Line 3000 EL-4755 Montageanleitung

2-Weg PIR Detektor zur Verifikation durch Video
Die EL-4755 ist eine drahtlose 2-Weg PIR
Detektorkamera, die für den Einsatz mit dem
iConnect 2-Weg System von Electronics Line
konzipiert ist.
Bitte beachten: Jede Anlage des Typs
iConnect 2-Way up-to-32-zone (bis zu 32
Zonen) kann bis zu acht PIR
Überwachungskameras unterstützen.
Der Standort des Detektors
Bitte beachten Sie das Folgende vor der Montage
des Detektors:
•
Wählen Sie einen Standort, an dem das
Raster des Detektors im Falle eines
Einbruchs am ehesten von einem
Einbrecher passiert wird.
•
Platzieren Sie keine massigen Objekte vor
dem Detektor.
•
Vermeiden Sie einen Standort, der in
direkten Kontakt mit Radiatoren, Heiz- und
Kühlrohren oder Klimaanlagen kommt.
•
Bringen Sie den Detektor nicht vor
Fenstern an, um direktes Sonnenlicht und
Zugluft zu vermeiden.
Registration
Die EL-4755 muss sich gegenüber dem
wechselseitigen iConnect Empfänger wie folgt
zu erkennen geben:
1. Stellen Sie das System auf den
Registriermodus ein.
a. Gehen Sie ins Hauptmenü, und wählen
Sie [9] > [1] > [1] (Programmierung >
Geräte > Zonen).
b. Wählen Sie eine Zone, und drücken Sie
auf die Taste ' '.
2. Schrauben Sie die hintere Abdeckung ab.
3. Fügen Sie die mitgelieferten Batterien in ihre
Batteriehalterungen ein (siehe Abb. 2-4). Der
Detektor wird eine Übertragung aussenden.
Wird diese Übertragung von der Anlage mit
Erfolg empfangen, gibt diese ein Signal zur
Bestätigung ab. Wenn kein Ton zur
Bestätigung erklingt, senden Sie eine weitere
Übertragung, indem Sie den Alarmschalter
des Geräts drücken und wieder freigeben.
4. Nachdem der Detektor erfolgreich registriert
wurde, erscheint in der Anzeige: Speichern?
Drücken Sie die Taste zur Bestätigung, und
geben Sie weitere Parameter für das gewählte
Gerät ein (siehe den Abschnitt unten). Es
besteht die Möglichkeit, auf X zu drücken, um
zurückzugehen und weitere Zonen anzumelden.
Bitte beachten: Zur Löschung eines PIR
Detektors aus dem System wenden Sie sich
an das Quick Installer Handbuch.
Einstellung der Parameter durch den
iConnect
Da es sich um einen 2-Weg Detektor handelt,
können die Parameter der EL-4755 nur aus dem
iConnect 2-Way System modifiziert werden. Für
weitere Informationen wenden Sie sich bitte an die
Anleitung der Systeminstallation.
Gehen Sie ins Hauptmenü, und wählen Sie [9] >[1]
>[1] > [11] (Programmierung > Geräte > Zonen >
Sensorenparameter.) (Standardeinstellung
erscheint in Fettdruck):
1. LED: EINGESCHALTET / AUSGESCHALTET
2. IMPULS (Der Impulszähler bestimmt die Anzahl
der Strahlen, die durchkreuzt werden müssen,
bevor der Sensor einen Alarm auslöst, wobei 1
empfindlicher ist.):1, 2
3. ALARMVERZÖGERUNG (Die Verzögerung
zwischen Detektionsmeldungen zur
Haupteinheit.): 1 – 20 Minuten (3)
4. AUFLÖSUNG DER KAMERA: VGA (640 X 480) /
QVGA (320 X 240) / QQVGA (160 X 120)
5. FARBE: FARBE / Schwarz und Weiß
6. KOMPRESSION: HOCH / NIEDRIG (mehr /
weniger Verzerrung)
7. BLITZ: EINGESCHALTET / AUSGESCHALTET
8. # DER BILDER: 1 – 9; 1 – 5 VGA (3)
9. Für zukünftigen Einsatz
10. BILDVERZÖGERUNG: 0 – 480 MS (480)
11. BENUTZERMONITOR: EINGESCHALTET /
AUSGESCHALTET
12. ZUORDNUNG VON ZONEN (Bewegungs-
erkennung in jeder der bis zu vier spezifizierten
Zonen lost die Kamera aus, die ein Bild
aufnimmt) 00-00-00-00.
Übertragene Bilder sind über die Web
Schnittstelle zu sehen:
1. Greifen Sie auf die gelieferte IP über iPhone oder
Web-Browser zu.
2. Geben Sie Ihre Anmeldedaten ein.
3. Klicken Sie auf "Video" zur Einsicht in
aufgenommene Festbilder und zur Konfiguration
der Einstellungen.
Anweisungen zur Installierung
Bitte beachten: Testen Sie vor der permanenten
Montage des Detektors den Transmitter von der
exakten Position der Montage aus. Wenn nötig,
verbessern Sie die Position des Transmitters. Die
empfohlene Höhe beträgt 2,2 m (6.6 ft), siehe
Abb. 3 & 4.
1. [Wenn die Einheit zusammengeschraubt ist]:
Schrauben Sie die Rückseite des Gehäuses ab.
2. Brechen Sie die Öffnungen der
Montagehalterung aus, und befestigen Sie
letztere in angemessener Weise an der Wand
(siehe Abb.1 - 3).
3. Für den Einsatz des hinteren Sabotagekontaktes
schieben Sie eine Schraube in die Montageöffnung
des hinteren Sabotagekontaktes, die sich im
unteren Zentrum der Halterung befindet (siehe
Abb. 2 - 1). Wenn die Halterung von der Wand
entfernt wird, veranlasst die Schraube die
Entriegelung des Sabotagekontaktes, von der
Halterung wegzubrechen, und der hintere
Sabotagekontakt wird ausgelöst.
4. Befestigen Sie die im Bausatz für den Detektor
mitgelieferte Schraube an der unteren Seite der
Montagehalterung (siehe Abb.1 und 2, Position
2).
Betriebszustände:
Anlaufzeit: Der Detektor wird für die ersten 90
Sekunden warmlaufen müssen, nachdem der Strom
eingeschaltet wurde.
Modus des Gehtests: Ein Gehtest wird gemacht,
um das Raster des Sichtfeldes für die Linse der
Überwachungskamera festzustellen (siehe Abb. 3).
Der Modus des Gehtests hebt die Verzögerung
zwischen einzelnen Detektionen auf und ermöglicht
so die Durchführung eines wirksamen Gehtests.
So mache Sie den Gehtest für den Detektor:
1. Stellen Sie das iConnect 2-Way System auf den
Modus „Gehtest" ein (Schnelltaste 7 > 03 > 4).
2. Begehen Sie die Fläche des Detektors im
Einklang mit dem gewählten Detektionsraster.
3. Vergewissern Sie sich, dass sich die LED
Anzeige ordnungsgemäß aus- und einschaltet.
Warten Sie zehn Minuten nach jeder Detektion,
bevor Sie den Test fortführen.
4. Stellen Sie nach dem Abschluss des Gehtests
das System auf den normalen Betriebsmodus
ein.
So testen Sie die Überwachungskamera:
1. Stellen Sie den iConnect 2-Way auf den Modus
des Kameratests ein (Schnelltaste 7 > 03 > 5).
Bestätigen Sie mit der Taste ' '.
2. [Wenn mehr als seine PIR Kamerazone definiert
wird]: Wählen Sie eine definierte Zone, und
drücken Sie die Taste ' '.
3. Wählen Sie in der Anzeige: ⌧ SNAPSHOTS die
Anzahl (1 - 9) der Schnappschüsse, die
aufgenommen werden sollen, und drücken Sie
auf die Taste ' ', um die Aufnahmen zu
übertragen.

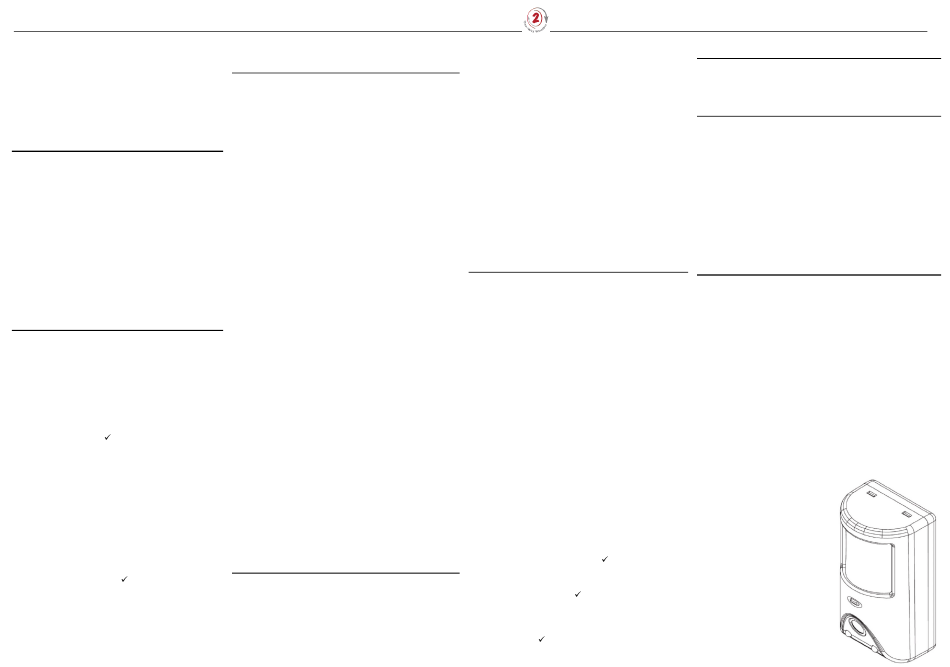

EL-4755
LED Anzeige:
Die LED Anzeige leuchtet jedes Mal auf, wenn eine
Übertragung erfolgt. Die LED Anzeige kann durch
Programmierung eingeschaltet / ausgeschaltet werden.
Austausch der Batterien
Im Fall einer niedrigen Batteriespannung (2,5 VDC oder
weniger) wird der schwache Zustand der Batterie des
Sensors an das System gemeldet, und es erscheint eine
Mitteilung über die schwache Batterie.
So tauschen Sie die Batterie aus:
1.
Schrauben Sie die hintere Abdeckung heraus.
2.
Entfernen Sie die verbrauchten Batterien, und
ersetzen Sie diese. Befestigen Sie die Abdeckung
des Gehäuses wieder, und montieren Sie die Einheit
erneut (siehe Abb. 1 - 1).
Technische Spezifikationen
Antenne: Eingebaut; Intern
Frequenz: 868.35MHz*, 433.92MHz
Engeriezufuhr: 3.6VDC AA Lithium Batterie (x 2)
Vorsicht: Feuer- und Explosionsgefahr sowie schweres
Verbrennungsrisiko! Nicht wieder aufladen,
auseinanderbauen oder über 100°C (212F) erhitzen.
Gegenwärtiger Verbrauch: 200mA (Erfassung mit Blitz)
42µA (im Bereitschaftszustand))
Pyroelektrischer Sensor: Duales Element
Maximales Sichtfeld: 14 x 14 m
Impulszähler: 1 oder 2
LED Anzeige: zur Auswahl
Digitale adaptive Temperaturkompensation
RFI Immunität: Im Einklang mit EN 50130 - 4
Betriebstemperatur: 0 bis 60°C
Feuerschutz: ABS Plastikgehäuse
Maße: 110 x 62 x 50 mm
Empfohlene Schraube: ST 2.9x22
DIN 7981 (ISO 7049)
* Entspricht EN-50131 2-
2 Grad 2 Klasse II,
Stromzufuhr Typ C
