3. Scharf/Unscharfschaltung von einem
XT Master-System aus
Sie können eine oder mehrere Alarmzentralen in ein Master-Slave-System einbinden. Ein XT im Standalone-Modus
agiert dabei als Master-Alarmzentrale und steuert die Scharfschaltung/Entschärfung der Slave-Alarmzentrlalen.
Beide programmierbaren Ausgänge von der Master-Alarmzentrale werden über das gleiche Relais geschaltet *.

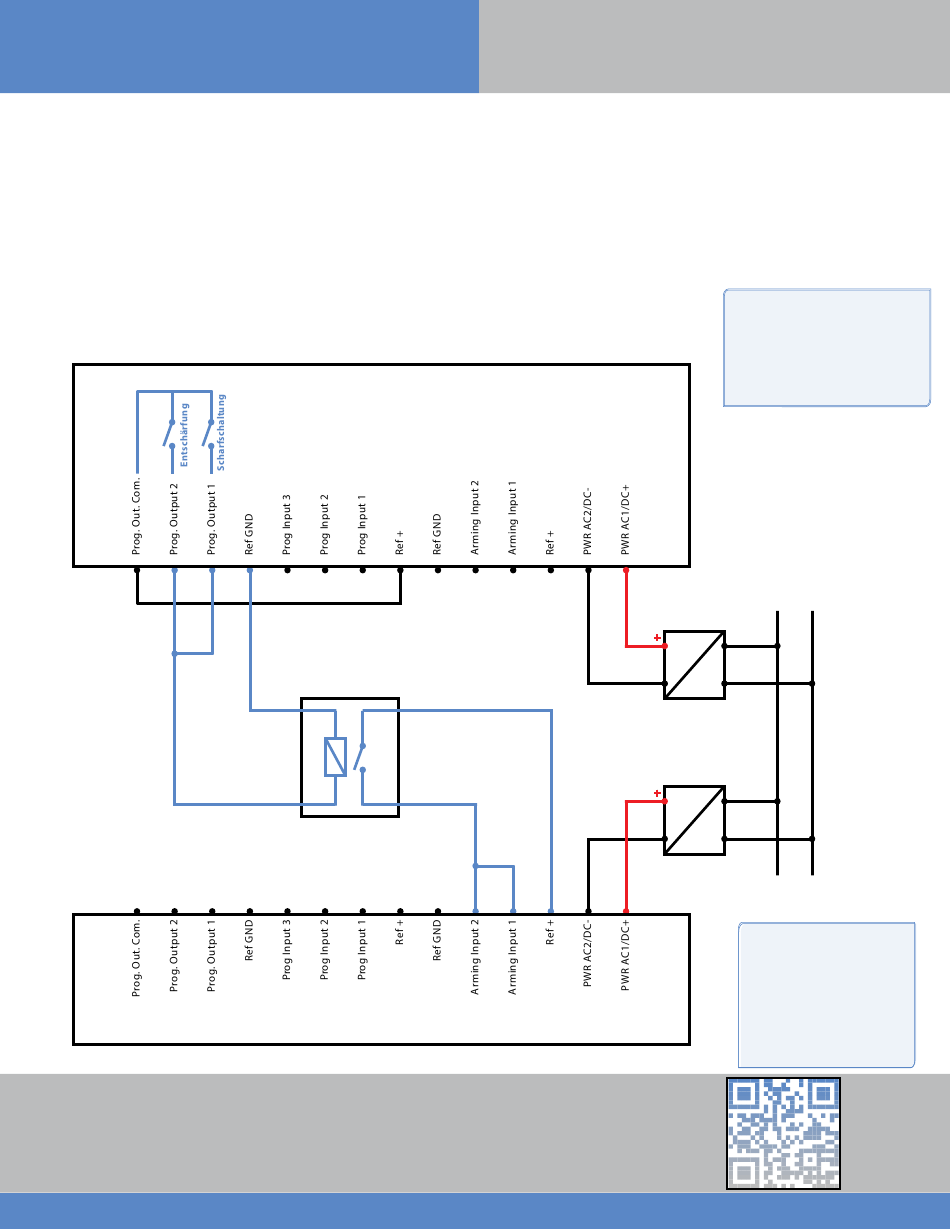

Im Beispiel unten sehen Sie, dass Prog. Ausgang 1 ausgelöst wird wenn die Master-XT scharfschaltet und Prog.
Ausgang 2 ausgelöst wird wenn die Master-XT unscharf schaltet. Diese Ausgänge schalten über ein 12VDC
Impulsrelais, welches die Eingänge der anderen Alarmzentralen mit Strom versorgt.
Beide Ausgänge können nicht zur selben Zeit aktiv sein. Für diese Montage muss der "LENGTH ACTIV"
Parameter für die Ausgänge kurz sein. Wir empfehlen ein Setup von 2 Sekunden.
Durch die Verwendung mehrerer Relais parallel, können Sie mehrere Slave-Alarmzentralen steuern.
EMEA SALES
23, avenue du Général Leclerc
92340 BOURG-LA-REINE
FRANCE
E-Mail : emeasales@rsivideotech.com
XT Master Alarmzentrale
Impulsrelais
XT Slave Alarmzentrale
North American Headquarters
1375 Willow Lake Blvd, Suite 103
Vadnais Heights, MN 55110
USA
E-Mail : usasales@rsivideotech.com
www.videofied.com
A N W E N D E R I N F O R M A T I O N
DC
-
DC
-
* Für weitere Informationen
über
programmierbare
Ausgänge,
schauen Sie bitte in die folgende
Anwenderinformation welche Sie auf
unserer Support-Website finden:
EN - PANEL - PROG OUTPUTS - NOTE
L
N
AC
AC
220V AC
HINWEIS :
Sie
können
Scharfschaltung der Slave-
Alarmzentrale anzeigen lassen
durch den Anschluss einer
LED zwischen einer der
aktiven Eingänge und Ref
GND.
