Electronics Line FMC2W030 Kurzanleitung

2-Wege Öffnungsmelder
mit verdr. Eingängen
Der FMC2W030 kann als reiner Magnetkontakt, Universal Transmitter oder beides verwendet werden. Der
FMC2W030kann mit der iConnect 2Way ab Ver. 501 oder höher verwendet werden.

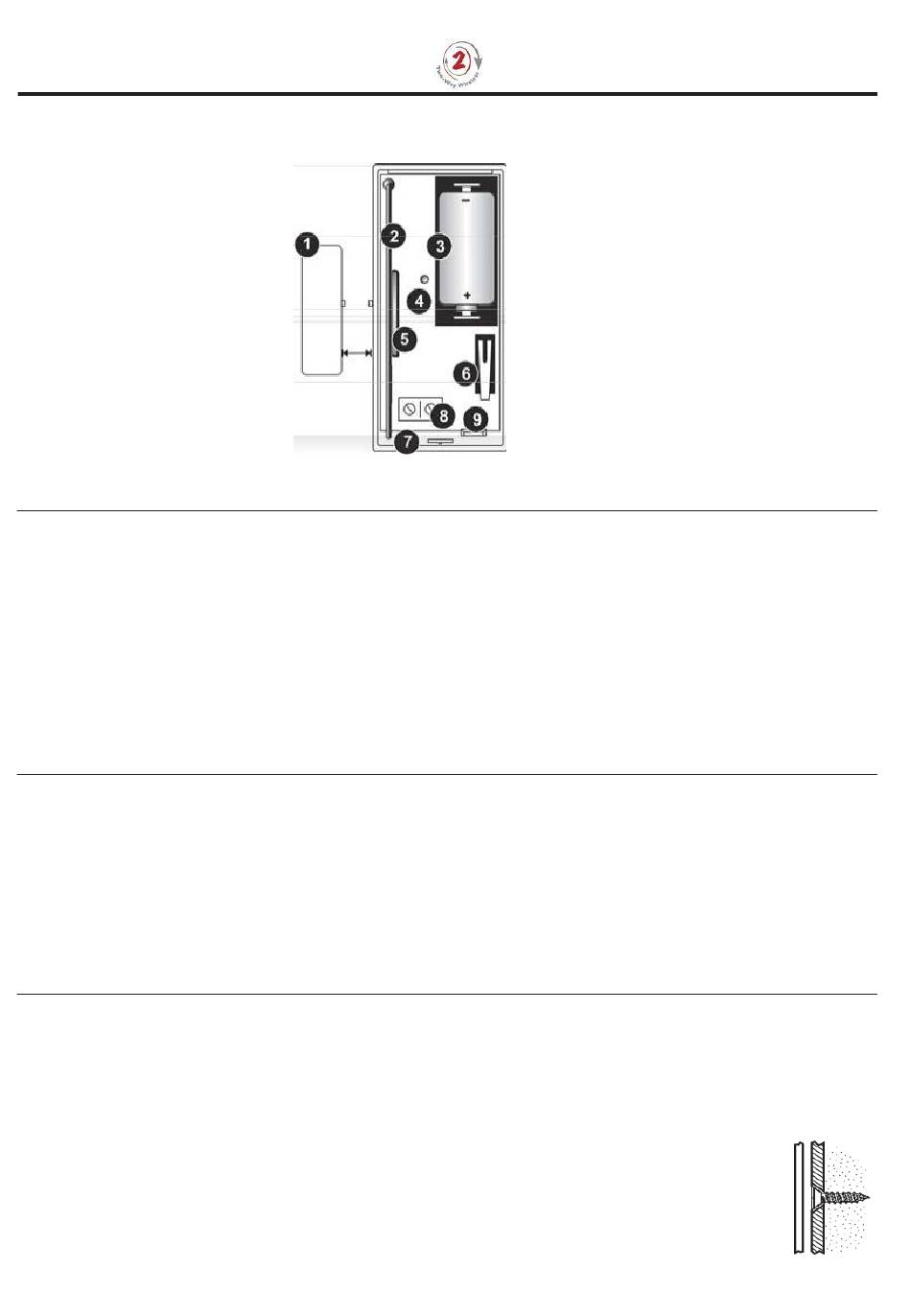

1.Magnet
2.Antenne
3.Batteriehalter
4.LED Anzeige
5.Reedkontakt
6.Sabotagekontakt
7.Kabeldurchführung
8.Anschlussklemmen
9.Platinenhalter
Registrieren
Der FMC2W030 muss wie folgt in der iConnect 2Way Zentrale registriert werden:
1. Versetzen Sie das System in den Einlernmodus.
a. Öffnen Sie im Hauptmenü folgendes Menü [9]>[1]>[1] (Programmierung > Module > Zonen).
b. Wählen Sie eine Zone und drücken Sie '√'.
2. Öffnen Sie das Meldergehäuse.
3. Entfernen Sie den Trennstreifen zwischen Batterie und Batteriehalter. Der Melder schickt eine Übertragung.
Wenn diese Übertragung erfolgreich vom Alarmsystem empfangen wurde, ertönt ein Bestätigungston. Falls kein
Ton zu hören war, senden Sie eine erneute Übertragung durch drücken des Sabotagekontaktes.
4. Note: Durch längere Lagerung von Lithium Batterien kann es vorkommen das diese als leer angezeigt werden.
Drücken Sie in solch einem Fall mehrmals den Sabotagetaster um die Passivierung aufzuheben.
Sobald im Display 'Speichern?' erscheint, drücken Sie '√'.
5.
Einstellen der Parameter über iConnect 2Way
Aufgrund der 2 Wege Funkverbindung, kann der FMC2W030 bequem über die Alarmzentrale programmiert werden.
Sie können die Parameter wie folgt ändern:
1. Öffnen Sie aus dem Hauptmenü [9]>[1]>[1]>[11] (Programmierung > Module > Zonen>Sensor Par.).
2. Wählen Sie den Meldertyp (Magnetic, Universal oder Magnetic + Universal).
Zweite Zone festlegen (1-32) für Betriebsmodi „Magnetic + Universal".
3.
Hinweis: Der FMC2W030 registriert sich immer als Magnetkontakt. Der Universaleingang kann derselben
Zone wie der Magnet zugewiesen werden, oder eine eigene Zone verwenden. Bei Verwendung der
zweiten Zone wird ein Melder welcher dieser Zone bereits zugewiesen ist automatisch gelöscht. In
diesem Betriebsmodus kann jede Zone völlig eigenständig konfiguriert werden.
Wandmontage
Nachdem der Melder registriert wurde, montieren Sie ihn wie folgt:
Hinweis: Bevor Sie den Melder endgültig montieren, prüfen Sie die Funkverbindung, falls nötig muss die Position
des Melders geändert werden.
Hinweis: Es wird ein Alarm erzeugt wenn der Magnet 24 (+/- 0.5) mm entfernt wird. Der Alarm wird zurückgesetzt
wenn der Magnet mind. 22 (+/- 0.5) mm am Gehäuse sitzt
1. Öffnen Sie das Meldergehäuse.
2. Entfernen Sie die Platine aus dem unteren Gehäuseteil.
Hinweis: Vermeiden Sie es die Antenne direkt zu berühren.
3. Montieren Sie das Gehäuseunterteil, setzen Sie die Platine wieder ein. Verwenden Sie nur
geeignete Senkkopfschrauben welche die Platine unter keinen Umständen berühren.
Hinweis: Die obere Schraube wird auch für den Wandabriss genutzt. Wird der
Melder von der Wand gerissen, bleibt ein Teil des Gehäuses durch die Schraube
hängen, dies löst den hinteren Sabotagekontakt aus.
FMC2W030
PCB
Bild 2
