Videofied FMD086 Installationsanleitung Seite 2

Kamerabewegungsmelder FMD086
Programmierung/Funktest/Montage
Hier finden Sie eine Anleitung zur Programmierung, Prüfung und
Installation des Gerätes. Weitere Einzelheiten hierzu finden Sie in
der Installationsanleitung der Zentrale
1

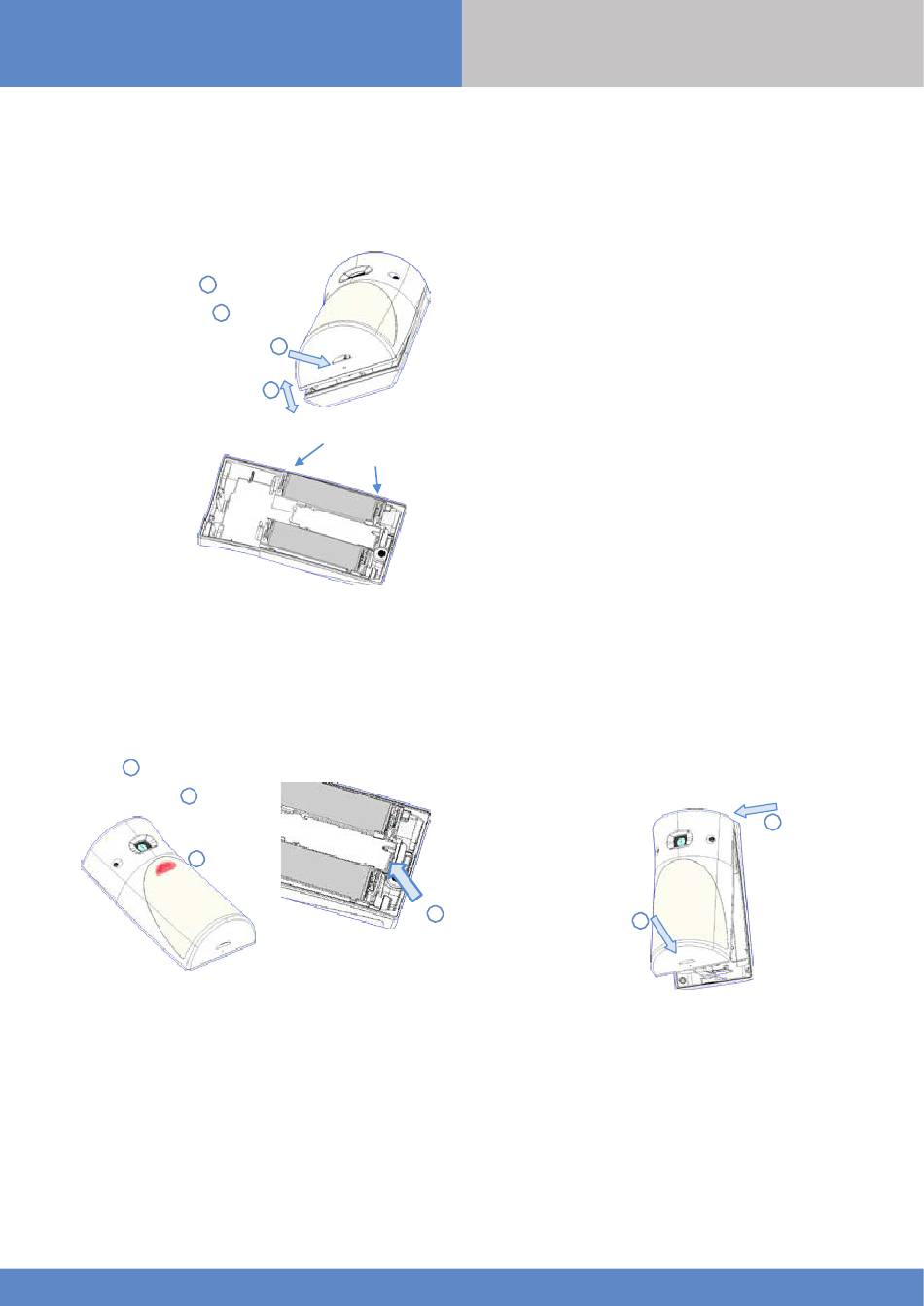

Schraube entfernen
1
Gehäuse öffnen .
2
Setzen Sie 2 SAFT LS14500 3.6v Batterien ein. Polarität beachten
3
Starten Sie das Konfigurationsmenü an der Zentrale
4
Verwenden Sie ein Bedienteil und Navigieren Sie im Menü zum
Punkt PERIPHGERAETE HINZUFUEGEN.
5
Drücken Sie YES / OK. Das Bedienteil steht nun INIT-TASTE DES
GERAETS DRUECK.
6
Drücken Sie kurz
.
1
Die LED blinkt rot .
2
② 2
7
Drücken Sie YES / OK. Das Display zeigt FUNKREICHWEITE
TEST? An. Drücken Sie wieder YES / OK. Der Melder beginnt zu
blinken und das Bedienteil zeigt FUNKREICHWEITE X/9 an.
8
Positionieren Sie den
Montageposition und stellen Sie sicher, dass Sie eine Funkreichweite
von 9/9 erhalten, um eine stabile Kommunikation mit der Zentrale zu
gewährleisten.
(falls vorhanden)
2
①
1
②
2
+
-
die Init Taste des
Melder an der gewünschten
www.videofied.de
INSTALLATIONSANLEITUNG
9
Drücken Sie YES / OK, um den Test zu beenden und drücken Sie
nochmal ESC/NO.
10
Das Display zeigt nun ZUORDNUNG: GRUPPE: 1. Drücken Sie
ggf. die Pfeiltasten auf dem Bedienteil bis die gewünschte
Gruppennummer angezeigt wird und drücken Sie dann YES / OK.
Werkseitig greift bei allen Meldern in Gruppe 1 die Eingangs- und
Ausgangsverzögerung
11
Das Display zeigt NAME+ORT:
Geben Sie einen Namen für den Melder ein (bis zu 16 Zeichen) Der
Name sollte eine Angabe über den Montageort oder die
Zonennummer enthalten. Drücken Sie YES / OK. Das Display zeigt
den Namen zur Bestätigung nochmal an.
12
Montieren Sie den Melder an der Wand:
- Befolgen Sie die Montagerichtlinien auf Seite 1
- Halten Sie das Rückteil an den Montageort und
markieren Sie die Befestigungslöcher
- Bohren Sie die Löcher und setzen Sie Dübel ein (wo benötigt)
- Setzen Sie das Rückteil so an die Montageposition, dass
die Befestigungslöcher mit den Bohrlöchern
übereinstimmen und schrauben Sie das Rückteil an der
Wand fest.
Melders
- Setzen Sie nun das Vorderteil ein und sichern Sie es mit einer
Schraube, falls nötig.
1
①
13
Das Display zeigt FUNKTIONSTEST MELDER?. Drücken Sie YES
/ OK. Nun können Sie einen Gehtest Machen um sicherzustellen,
dass der Melder korrekt auslöst. Bei jeder Auslösung leuchtet die
Rote LED im Melder auf
14
Drücken Sie YES / OK um den Funktionstest zu beenden.
15
Im Display
Wiederholen Sie Schritte 1-14 für alle weiteren Kameramelder
16
Sobald alle Melder eingelernt wurden drücken Sie ESC/NO um
das Konfigurationsmenü zu verlassen
①
② 2
steht NEUES PERIPHGERAET
1
SPEICHERN?
