Modell-Uboot MBS 4A Betriebsanleitung Seite 3

einschalten
-
+
Kabel:
Die Schraubklemmen können Kabel und
Litzen von 0,2 bis 1,0 mm 2 aufnehmen.
Für den Nennstrom von 4 A ist ein
K a b e l q u e r s c h n i t t v o n 0 , 2 5 m m 2
ausreichend.
D i e P o l a r i t ä t i s t d u r c h F a r b e n
gekennzeichnet und sowohl auf dem
Etikett als auch auf der Platinenunterseite
beschriftet.
Sicherung
Der Baustein enthält eine "Polyswitch"
selbstrückstellende Sicherung mit
einem Nennstrom von 4 A. Das hilft
bei Kabelquerschnitten ab 0,25 mm 2
einen Kabelbrand durch Kurzschluss zu
verhindern.
Seite 3 A n l e i t u n g
Magnet ausschalten
Diese Sicherung hat aber ihre Grenzen.
Bei dünneren Kabeln ist der Strom
trotzdem zu groß.

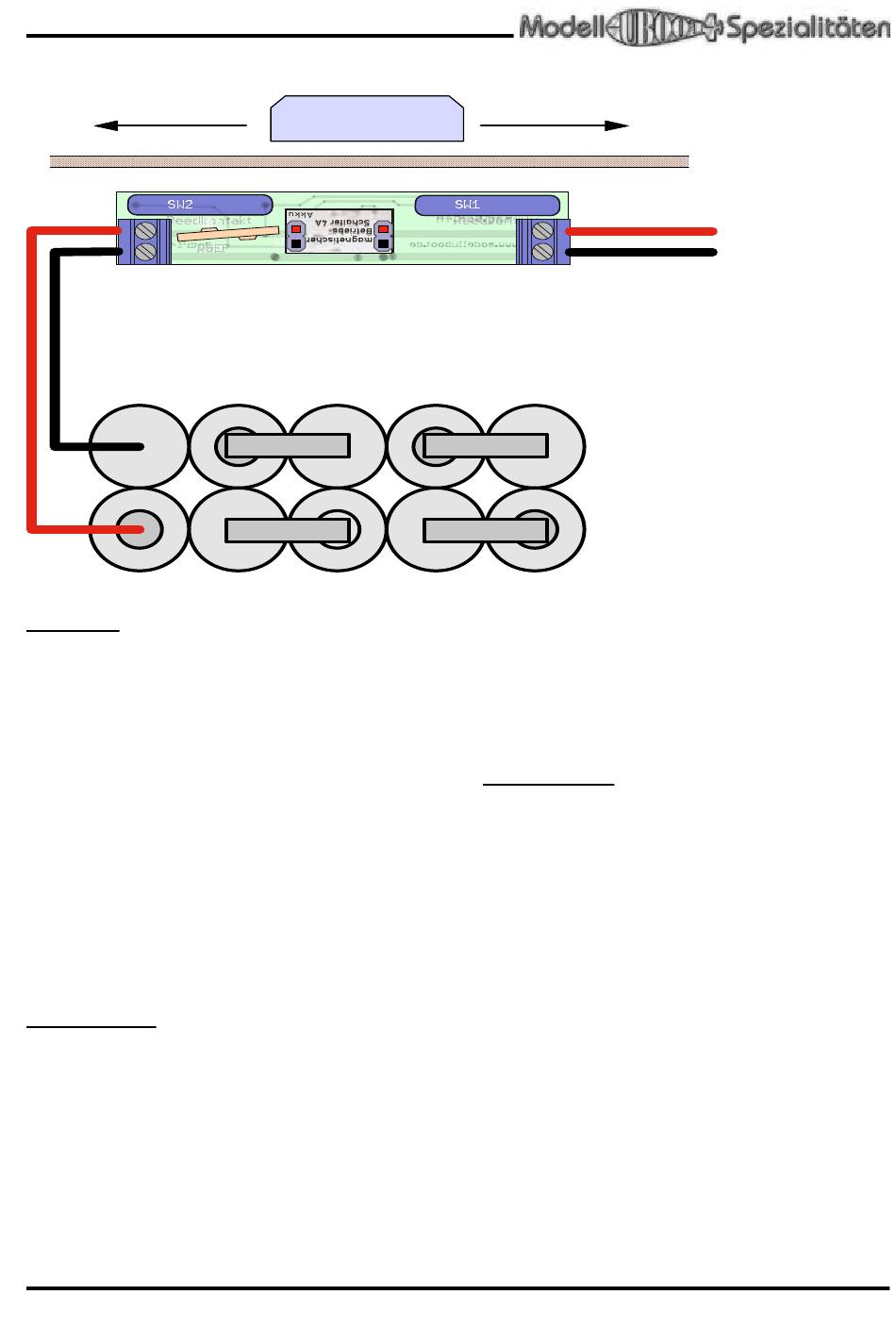

Montage:
Der Baustein wird nahe an der
Rumpfwand befestigt, so dass die beiden
REED-Kontakte (die länglichen blauen
Bauteile am Platinenrand) nahe an der
Wand sind. Ein Abstand bis zu 10mm hat
sich in der Praxis als möglich erwiesen.
Je nach Magnet kann der Schaltabstand
bis zu 45 mm betragen.
Etwas Butylknete (Kotflügelband
oder Terostat IX) oder selbstklebendes
Klettband reichen für die Befestigung.
Auf dem Etikett sind die REED-
K o n t a k t e m i t „ A N " u n d A U S "
beschriftet.
m a g n e t i s c h e r
Rumpf-
wandung
Akku
B e t r i e b s s c h a l t e r
zu
+
den
Ver-
-
brau-
chern
