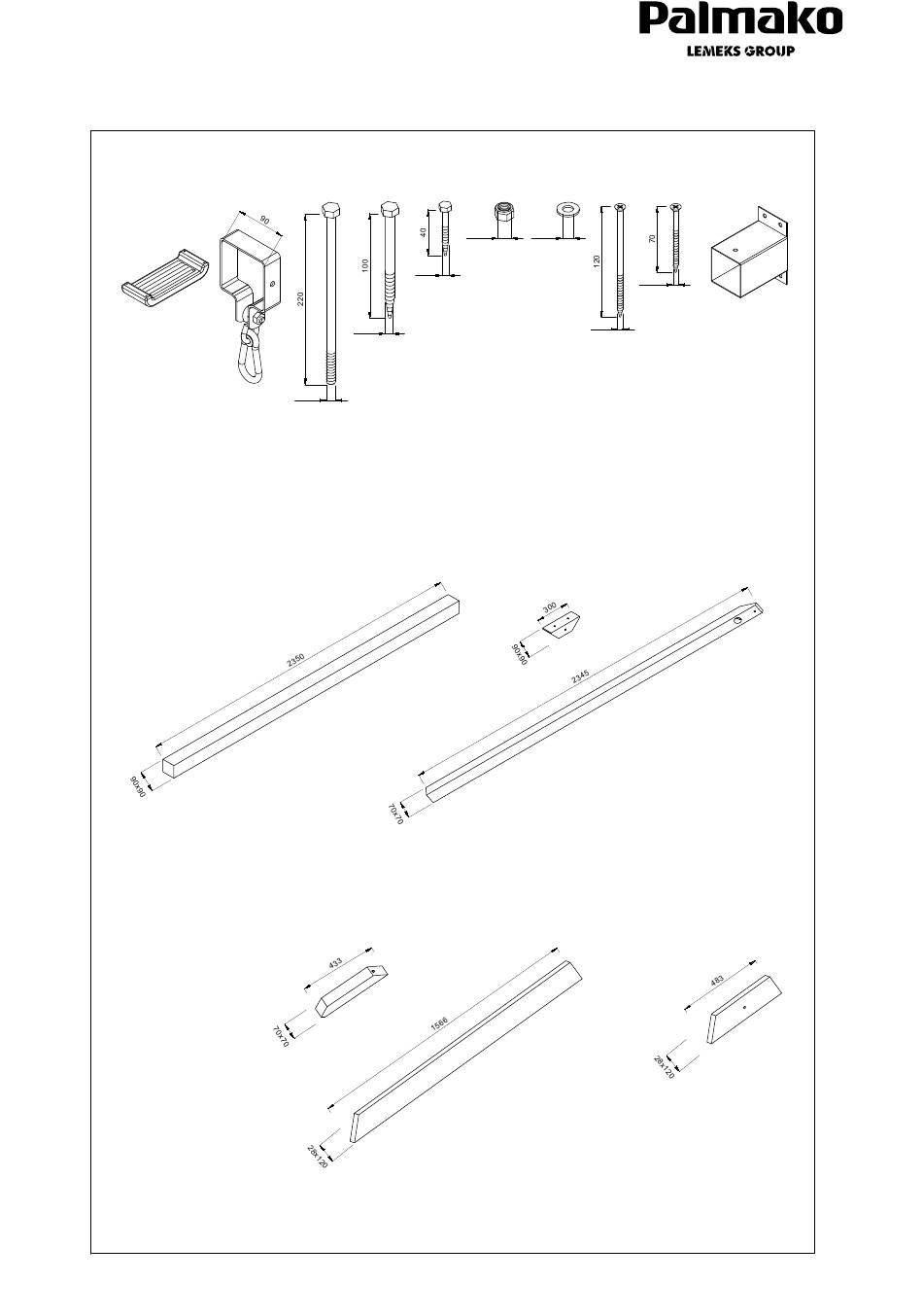

Lemeks Palmako MV70-3630 Montageanleitung Seite 11

Montaaži-, paigaldus- ja hooldusjuhend v 1.0
Assembly, installation and maintenance instructions v 1.0
A
2x
B C D
4x 1x 4x
Ø8
Ø10
M10
001
1x
004
1x
E F G
10x 1x 6x
M10 Ø10
Ø6
002
1x
005
1x
H I J
2x 8x 1x
Ø4,5
003
2x
006
1x
