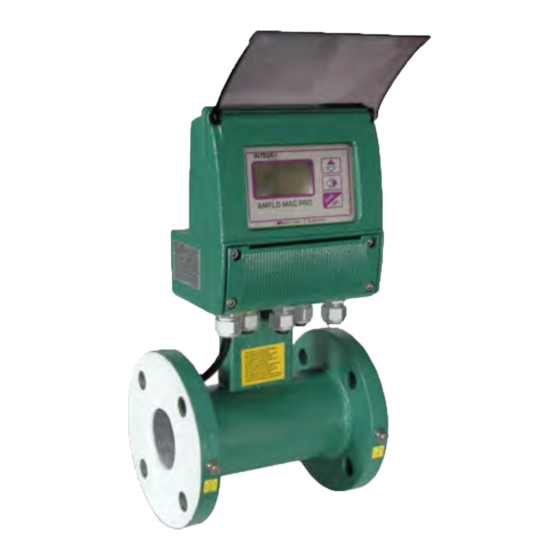

AMFLO® MAG Pro
Bedienungsanleitung
Inhaltsverzeichnis
1.
AMFLO® MAG Pro Converter...........................................................................2
2.
AMFLO® MAG Pro Sensor...............................................................................11
6-910-UM-DE-02

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für INTEGRA Metering AMFLO MAG Pro Converter MV110

  • Seite 1 AMFLO® MAG Pro Bedienungsanleitung Inhaltsverzeichnis AMFLO® MAG Pro Converter................2 AMFLO® MAG Pro Sensor................11 6-910-UM-DE-02...
  • Seite 2 AMFLO® MAG Pro Converter BEDIENUNGSANLEITUNG MV110 Das vollständige Benutzerhandbuch senden wir Ihnen gerne zu. 6-910-UM-DE-02...
  • Seite 3 Versionsnummer: 6-910-UM-DE-01 Die Zeichen des Dateinamens im Fettschrift geben die Softwareversion an, auf die sich das Handbuch bezieht. Es wird beim Starten des Instruments oder durch eine bestimmte Funktion im Menü DIAGNOSE angezeigt. 6-910-UM-DE-02 3 von 19...
  • Seite 4: Technische Eigenschaften

    AMFLO® MAG Pro TECHNISCHE EIGENSCHAFTEN Umrichterklassifizierung: Klasse I, IP67 / 68 für Aluminium / PA6-Gehäuse, Installationskategorie (Überspannung) II, Verschmutzungsgrad 2. Min. Varianten der Max. Leistung Versorgungsspannung Versorgungsfrequenz Leistung Stromversorgung 100-240V~ 45-66HZ 24-36V 45-66HZ 1,5 W (Nur Sensor) (alle Lasten) 24-36V~ 45-66HZ 12-48V Spannungsschwankungen dürfen ±...
  • Seite 5: Elektrische Anschlüsse Und Erdungsvorschriften

    AMFLO® MAG Pro ELEKTRISCHE ANSCHLÜSSE UND ERDUNGSVORSCHRIFTEN Stellen Sie immer sicher, dass der Umrichter und der Sensor ordnungsgemäß geerdet sind. Die Erdung des Sensors und des Umrichters muss sicherstellen, dass das Gerät und die Flüssigkeit einen Potentialausgleich haben. O-RING 4700 L(+) N(-) ABDECKUNG...
  • Seite 6: Interne Stromversorgung

    AMFLO® MAG Pro EIN / AUS-EINGANG EXTERNE STROMVERSORGUNG INTERNE STROMVERSORGUNG 10KΩ 15(+) 10KΩ 10KΩ 3-40Vdc (ON) 0/1.5Vdc (OFF) 16(+) AUSGÄNGE DIGITALER AUSGANG ANALOGER AUSGANG 18 OUT 1(+) 19 OUT 2(+) 24 OUT 1(+) 25 OUT 2(+) 23 (COM. 4-20 OUT 1-2) 17 (COM.
  • Seite 7: Umrichter Zugangscode

    AMFLO® MAG Pro UMRICHTER ZUGANGSCODE Der Zugriff für die Programmierung des Instruments wird durch sechs logisch gruppierte Zugriffsebenen geregelt. Jede Ebene ist durch einen anderen Zugangscode geschützt. Die Zugriffsebenen 1-2-3-4 sind vom Benutzer frei programmierbar 13 - s ugangscode enü ysteM Der CODE kann über die Tastatur oder die MCP- Schnittstelle eingestellt werden.
  • Seite 8 AMFLO® MAG Pro START VISUALISIERUNGSSEITEN Die direkte Einwirkung der Sonnenstrahlen auf den Umrichter kann die Flüssigkristall-Display (LCD) beschädigen. Die Visualisierungsseiten können je nach Gerätekonfiguration geändert werden. Drücken Sie, um die Visualisierung zu ändern Durchflussrichtung +/- Flow rate direction +/- Maßeinheit Unit of measure Flag Flag...
  • Seite 9: Tastaturbedienung

    AMFLO® MAG Pro TASTATURBEDIENUNG KURZES DRÜCKEN KURZES DRÜCKEN KURZES DRÜCKEN (< 1 SEKUNDE): (< 1 SEKUNDE): (< 1 SEKUNDE): Die gewählte Funktion Erhöht Bewegt / positioniert öffnen / verlassen Cursor numerische Zahl Aktiviert oder den mit dem Eingabefeld nach Hauptmenü für Cursor ausgewählten rechts.
  • Seite 10: Entsorgung

    Dieses Produkt muss am Ende seiner Lebensdauer in voller Übereinstimmung mit den Umweltbestimmungen des Staates, in dem es sich befindet, entsorgt werden. DOKUMENT ÜBERPRÜFUNGEN ÜBERPRÜFUNG DATUM BESCHREIBUNG 14/12/2016 Erstfassung MV110_QUICK_EN_IT_R0_1.00.0 05/02/2017 Geänderter Zugangscode MV110_QUICK_EN_IT_R2_1.00.0 Geänderte Zertifikate und Versionsnummer 06/12/2019 6-910-UM-DE-01 Logo und Branding INTEGRA Metering 6-910-UM-DE-02 10 von 19...
  • Seite 11 AMFLO® MAG Pro Sensor BEDIENUNGS- UND WARTUNGSANLEITUNG MS 2500 MS 2500 6-910-UM-DE-02 11 von 19...
  • Seite 12: Inhaltsverzeichnis

    AMFLO® MAG Pro EINFÜHRUNG ____________________________________________ 13 INBETRIEBNAHME UND WARTUNG DER GERÄTE ______________13 SICHERHEIT _____________________________________________14 ALLGEMEINE INFORMATIONEN ZUR INSTALLATION DES SENSORS _14 BETRIEBSTEMPERATUREN __________________________________15 ERDUNGSANWEISUNGEN ___________________________________16 DREHMOMENTE (NM) FÜR SENSORSCHRAUBEN MIT FLANSCH _____17 HINWEISE ZUR PED-RICHTLINE FÜR DEN SENSOR _______________18 6-910-UM-DE-02 12 von 19...
  • Seite 13: Einführung

    AMFLO® MAG Pro EINFÜHRUNG – Dieses Handbuch ist ein wesentlicher Bestandteil des Produkts. Lesen Sie die enthaltenen Anweisungen sorgfältig durch, da sie wichtige Informationen für die Sicherheit bei der Verwendung und Wartung enthalten. – Die technischen Informationen können ohne vorherige Ankündigung geändert werden. –...
  • Seite 14: Sicherheit

    AMFLO® MAG Pro SICHERHEIT Stellen Sie vor der Verwendung des Geräts immer eine sichere Erdung her. Versuchen Sie nicht, das Gerät zu reparieren. Wenn das Gerät nicht ordnungsgemäß funktioniert, wenden Sie sich an den nächstgelegenen Kundendienst. Seien Sie höchst achtsam während des Betriebs ACHTUNG!!! GEFAHR!!! ALLGEMEINE INFORMATIONEN ZUR INSTALLATION DES...
  • Seite 15: Betriebstemperaturen

    AMFLO® MAG Pro charfsinn unD orsichtsmassnahmen Bei vertikalen Installationen ist eine aufsteigende Strömung vorzuziehen. Bei vertikalen Installationen mit absteigender Durchflussrichtung wenden Sie sich an den Hersteller Bei Installationen mit langen Rohrleitungen verwenden Sie bitte vibrationsfreie Verbindungen VIBRATIONSFREIE VERBINDUNG LANGES ROHR Vermeiden Sie ein teilweise leeres Rohr, während des Betriebs muss das Rohr entweder vollständig mit Flüssigkeit gefüllt oder vollständig leer sein Installieren Sie den Sensor nicht in der Nähe von Rohrwindungen und Hydraulikzubehör...
  • Seite 16: Erdungsanweisungen

    AMFLO® MAG Pro ERDUNGSANWEISUNGEN Für den korrekten Betrieb des Messgeräts ist es NOTWENDIG, dass der Sensor und die Flüssigkeit über ein Potenzial verfügen. ERDEN Sie daher IMMER den Sensor und den Umrichter: rDung mit etallrohr rDung mit solierrohr Wenn der Sensor an einem Rohr aus Isoliermaterial ISOLIERENDE DICHTUNG montiert werden muss: •...
  • Seite 17: Drehmomente (Nm) Für Sensorschrauben Mit Flansch

    AMFLO® MAG Pro DREHMOMENTE (NM) FÜR SENSORSCHRAUBEN MIT FLANSCH BETRIEBSDRUCK 1000 1600 2500 4000 6400 1000 PTFE EBON. PTFE EBON. PTFE EBON. PTFE EBON. EBON. (21) [32] [95] (26) [40] [115] [32] [63] [184] (60) [35] [101] (78) [53] [156] (89) [68] [200]...
  • Seite 18: Hinweise Zur Ped-Richtline Für Den Sensor

    AMFLO® MAG Pro HINWEISE ZUR PED-RICHTLINE FÜR DEN SENSOR Nachfolgend die Tabellen der Produkte, die der Druckgeräterichtlinie 2014/68/EU (PED (Pressure Equipment Device)) unterliegen, die durch das gesetzesvertretende Dekret vom 15. Februar 2016, n. umgesetzt wurden. 26 Die Modelle sind: MS1000/MS2410/MS2500. Die Tabellen zeigen, welche Kategorie von PED in Abhängigkeit von der Betriebstemperatur des Wassers (TAB A T <110 °C TAB B T>...
  • Seite 19 Dieses Produkt muss am Ende seiner Lebensdauer in voller Übereinstimmung mit den Umweltbestimmungen des Staates, in dem es sich befindet, entsorgt werden. DOKUMENT ÜBERPRÜFUNGEN ÜBERPRÜFUNG DATUM BESCHREIBUNG 14/12/2016 Erstfassung 2500_EN_IT_IS_R0_PED-en-de-C 6-910-UM-DE-01 Geänderte Zertifikate und Versionsnummer 06/12/2019 Logo und Branding INTEGRA Metering 6-910-UM-DE-02 19 von 19...
