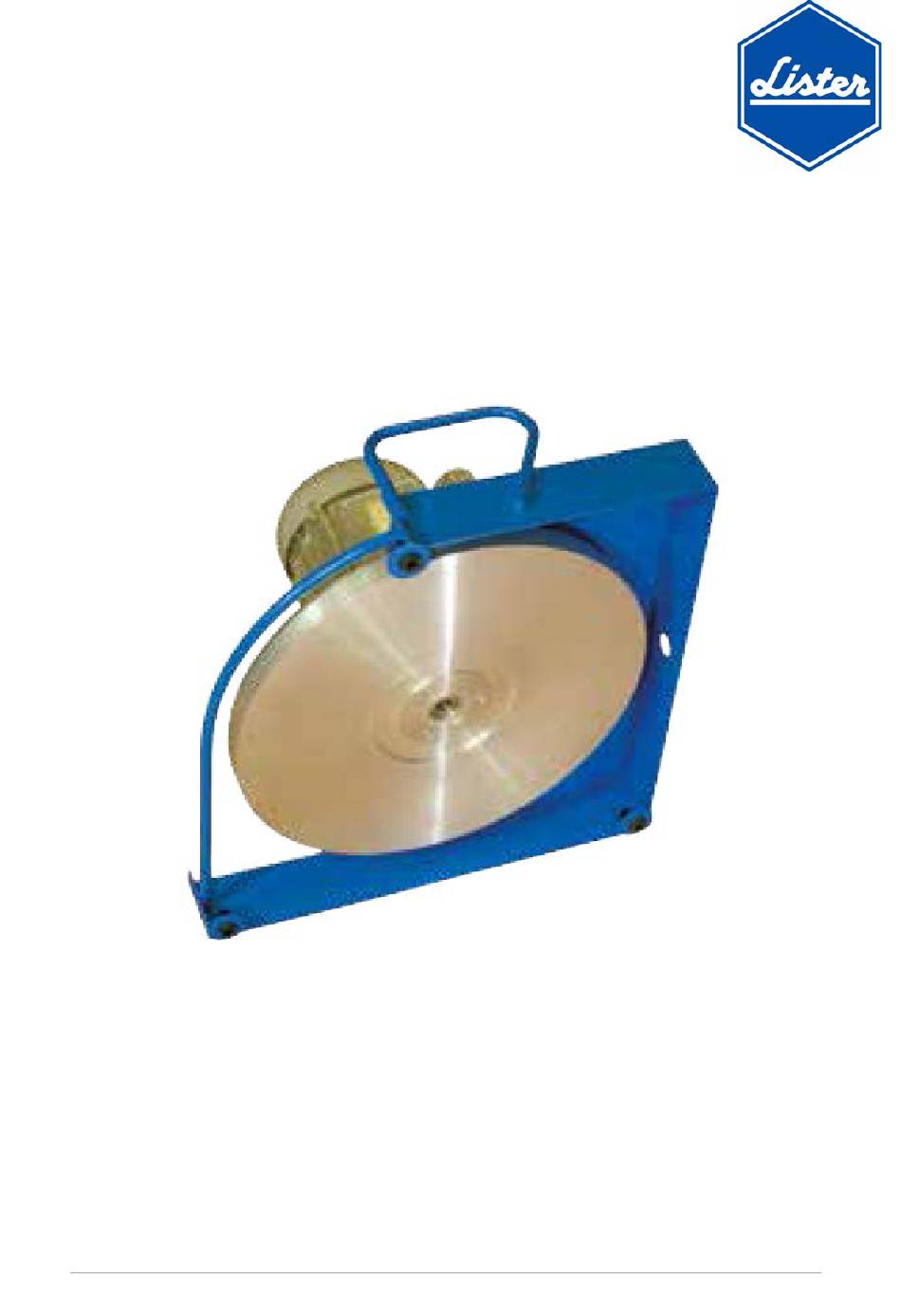

- Seite 1 Bedienungsanleitung Schleifgerät für Schermesser Combi Schleifbock Combi Schleifbock Ausgabe: 07 / 2017 (09932154001)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Sicherheitsvorschriften ..............Seite 3 - 5 Allgemeines Symbole und Warnhinweise Bestimmungsgemäße Verwendung Grundlagen zur Sicherheit 1.4.1 Energie-Verbindungen 1.4.2 Wartungs- und Inspektionspflicht 1.4.3 Schalldruckpegel 1.4.4 Vibration 1.4.5 Strahlung 1.4.6 Restgefahren Anforderungen an den Bediener 1.5.1 Schutzausrüstung 2 Bestimmungsgemäße Verwendung ..........Seite 6 Verwendungszwecke Technische Daten Ausstattung... -
Seite 3: Sicherheitsvorschriften
Sicherheitsvorschriften Allgemeines Diese Sicherheitsvorschriften enthalten grundlegende Hinweise, die bei Installation, Bedienung und Wartung zu beachten sind. Für alle Personen, die an und mit dem Schleifbock arbeiten, ist das Lesen der Bedienungsanleitung eine Pflicht. Die Bedienungsanleitung muss ständig am Einsatzort der Maschine verfügbar sein. Symbole und Warnhinweise In der Bedienungsanleitung werden verschiedene Symbole verwendet. -
Seite 4: Grundlagen Zur Sicherheit
Gefährdungen zu vermeiden. 1.4.3 Schalldruckpegel Der Schalldruckpegel bei der Arbeit beträgt ca. 86 dB(A). 1.4.4 Vibration Der Vibrationswert von 2,5 m/s² wird bei dem Combi Schleifbock nicht überschritten. 1.4.5 Strahlung Auf Grund der Prüfung nach den harmonisierten europäischen Normen der EG- Richtlinie, entspricht der Combi Schleifbock den grundlegenden Schutzanforderungen der elektromagnetischen Verträglichkeit (EMC). -
Seite 5: Anforderungen An Den Bediener
Anforderungen an den Bediener Der sichere Einsatz des Combi Schleifbocks stellt nur geringfügige Anforderungen an die Bedienerperson. Diese müssen jedoch zwingend beachtet und erfüllt sein. • Der Bediener hat die Bedienungsanleitung gelesen und verstanden oder ist durch eine Fachperson in die Bedienung eingewiesen und auf Risiken hingewiesen worden. -
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Verwendungszwecke Der Combi Schleifbock ist ausschließlich zum Schleifen von Schermessern von Tierschermaschinen zu verwenden. Jede andere Nutzung ist ausdrücklich untersagt. Technische Daten Typenbezeichnung: Combi Schleifbock Anschlussspannung: siehe Typenschild auf der Motorleistung: Maschine Frequenz: Abmessung (B/H/L): ca. 400 x 400 x 280 mm Gewicht ohne Kabel: ca. -
Seite 7: Inbetriebnahme
Inbetriebnahme Kontrollen und Bedienhinweise Der unsachgemäße Gebrauch von elektrischen Geräten ist mit Gefahren verbunden! Beachten Sie daher vor Inbetriebnahme der Maschine folgende unfallvermeidende Maßnahmen. • Die Voltzahl des Typenschildes und der Netzspannung müssen übereinstimmen. Der Anschluss der Maschine darf nur an Wechselspannung erfolgen. - Seite 8 Anlauf der Maschine zu verhindern. • Verwenden Sie keine beschädigten Schleifscheiben mit Rissen, Dellen oder Unwucht. Verwenden Sie nur original Lister-Schleifscheiben und Zubehör. • Stecken Sie nie einen Gegenstand in eine Öffnung der Maschine. • Das Schleifen von Schermessern sollte nur erfolgen, wenn Unbefugte keinen Zutritt zum Schleifort haben.
-
Seite 9: Montieren Der Schleifscheibe
Montieren der Schleifscheibe Die Lieferung des Combi Schleifbocks erfolgt mit demontierter Schleifscheibe. Zur Montage der Schleifscheibe ist der Schleifbock so hinzustellen, dass die Motorachse sich in der Waagerechten befindet. Der Schleifbock muss von der Stromversorgung getrennt sein und die Schleifscheibe und der Motorflansch frei von Staub, Schmutz und anderen Verschmutzungen sein. -
Seite 10: Bedienung
Bedienung Beschreiben des Schleifverfahrens Der Schleifeffekt wird auf ähnliche Weise erzeugt wie dies u.a. auch von Diamant- Schleifwerkzeugen her bekannt ist. Die Schleifscheibe besteht aus einer relativ weichen Aluminiumlegierung, auf deren Oberfläche hartes Schleifkorn aufgetragen wird. Die Scheibenoberfläche besteht aus feinen Rillen, welche das einzelne Schleifkorn an Ort und Stelle halten. -
Seite 11: Schleifen Der Schermesser
Schleifen der Schermesser 4.4.1 Halten der Schermesser Die Schermesser werden z.B. mit der mitgelieferten Haltezange gehalten (Bild 10). Kleintierschermesser, sowie Messer der 100er Serie werden von Hand gehalten. Bei allen Messertypen besteht zudem die Möglichkeit, die Messer mit einem Magneten zu halten. Hierbei ist es jedoch enorm wichtig, dass die Messer nach dem Schleifen unter zu Hilfenahme eines Entmagnetisier-Gerätes entmagnetisiert werden! Ist diese Möglichkeit nicht vorhanden, so dürfen die Messer keinesfalls mit einem... -
Seite 12: Auf- Und Absetzen Und Schleifen Der Messer
4.4.2 Auf- und Absetzen und Schleifen der Messer Die mitgelieferte Haltezange dient zum Halten und Führen der zu schleifenden Messer mittels Klemmspannung der Zange mit der rechten Hand. Das Aufsetzen und Abheben der Messer ist der wichtigste Teil des gesamten Schleifvorganges! Beim Aufsetzen des Schermessers wird das Messer zur Schleifscheibe geführt (Bild 4). -
Seite 13: Überprüfen Des Hohlschliffs
4.4.3 Überprüfen des Hohlschliffes Um den Hohlschliff auf einfache Weise überprüfen zu können, empfehlen wir die optische Kontrolle unter zu Hilfenahme eines Haarlineals. Dazu wird das Haarlineal unterhalb der Zähne auf die geschliffene Fläche aufgelegt und das Messer mit dem Haarlineal gegen das Licht gehalten. Der Zwischenraum, der nun zwischen der geschliffenen Oberfläche und dem Haarlineal zu sehen ist, ist der sogenannte Hohlschliff. -
Seite 14: Wartung
Wartung Vor Wartungs- oder Reinigungsarbeiten ist der Combi Schleifbock immer auszuschalten und vom Stromnetz zu trennen! Verwenden Sie ausschließlich Original-Ersatzteile aus dem Hause Lister. Alle Teile sind über den Fachhandel zu beziehen. Reparaturen, insbesondere elektrische, dürfen nur von qualifizierten Personal durchgeführt werden. -
Seite 15: Bildnachweis
Bildnachweis Seite 15... - Seite 16 Seite 16...
-
Seite 17: Reparaturen
Fachpersonal durchgeführt werden. Störungslisten Bei Störungen, die nicht in dieser Liste enthalten sind, setzen Sie sich bitte mit Ihrer autorisierten Service-Stelle in Verbindung oder schicken Sie das Gerät (inkl. Fehlerbeschreibung) an folgende Adresse: Lister GmbH Kalver Straße 24 58515 Lüdenscheid Störungsliste Störung... -
Seite 18: Ersatzteile
Ersatzteile Bei Bedarf von Ersatzteilen wenden Sie sich bitte an Ihren Fachhändler. Sonstiges Umweltschutz und Entsorgung Die sachgerechte Entsorgung der Schermesser, sowie der Schleifmaschine und deren Komponenten nach deren Funktionstüchtigkeit obliegt dem Betreiber. Beachten Sie die einschlägigen Vorschriften Ihres Landes. Seite 18... -
