Microsens MS450700 Kurzanleitung

Ethernet Installations-Hub
4 Port STP / 1 Port LWL
für horizontale und vertikale Montage
MS450700/701
Eigenschaften
Ethernet 4 Port Installations-Hub zum Anschluß von maximal 4 Endgeräten über STP-
Kabel (10Base-FL) and ein LWL-Kabel (10Base-FL) gemäß IEEE 802.3 Standard.
!
' Fiber to the office
Anschluß.
!
Horizontale und vertikale Montage durch um 90° drehbare TP-Anschlußmodule
!
Integrierte Repeater-Funktion
oder der Verkabelung.
!
Optische Anschlüsse optional mit
!
Geeignet für alle gängigen Ethernet Netzwerk-Protokolle
!
Stromversorgung über
!
LEDs zur Netzwerk-Diagnose
Geräteaufbau

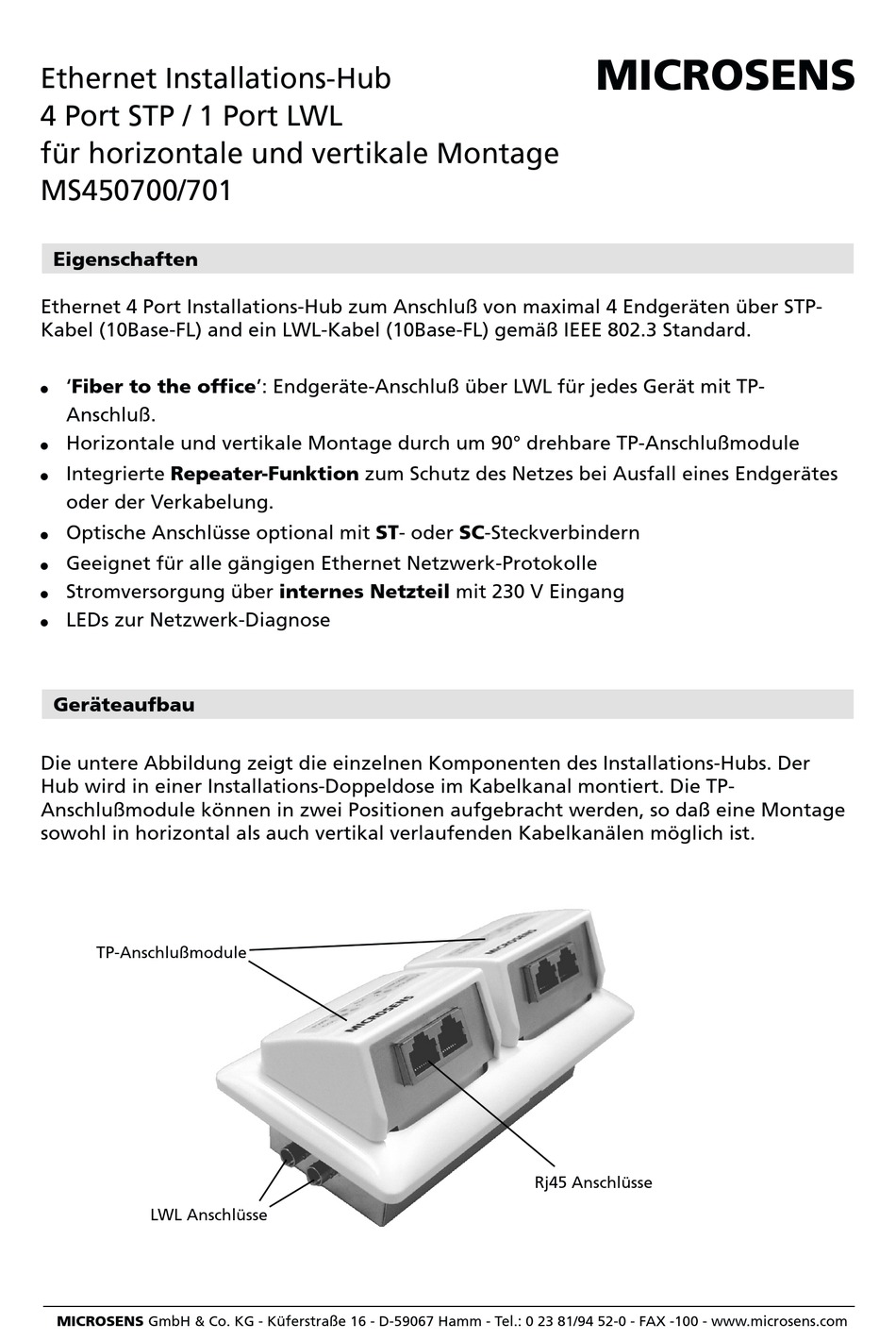

Die untere Abbildung zeigt die einzelnen Komponenten des Installations-Hubs. Der
Hub wird in einer Installations-Doppeldose im Kabelkanal montiert. Die TP-
Anschlußmodule können in zwei Positionen aufgebracht werden, so daß eine Montage
sowohl in horizontal als auch vertikal verlaufenden Kabelkanälen möglich ist.
TP-Anschlußmodule
LWL Anschlüsse
MICROSENS GmbH & Co. KG - Küferstraße 16 - D-59067 Hamm - Tel.: 0 23 81/94 52-0 - FAX -100 - www.microsens.com
': Endgeräte-Anschluß über LWL für jedes Gerät mit TP-
zum Schutz des Netzes bei Ausfall eines Endgerätes
ST - oder
internes Netzteil
MICROSENS
SC -Steckverbindern
mit 230 V Eingang
Rj45 Anschlüsse
