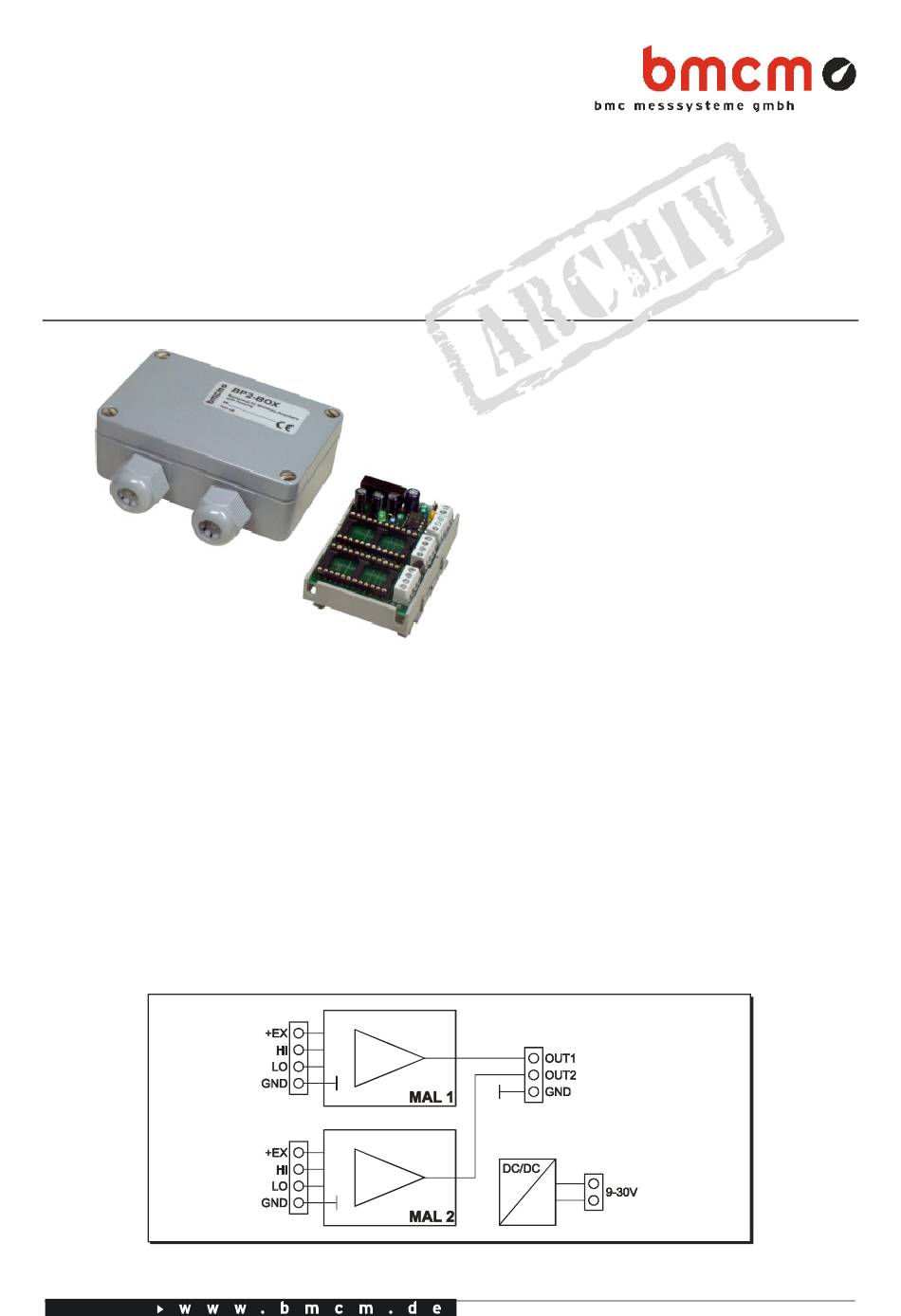

bmcm BP2 Anleitung
Trägerplatine
BP2/BP2-BOX
Trägerplatine für Messverstärker der MAL/MVL Serie
Features
• 2 Steckplätze für MAL/MVL Verstärker • Prozessüberwachung
• Schraubklemmen für alle Anschlüsse
• mit isoliertem Netzteil
• BP2: mit Hutschienenträger
BP2-BOX: mit IP65 Box
Die BP2/BP2-BOX (BackPlane
2) bietet Platz
... für 2 Messverstärker ...
der MAL/MVL Serie und anderer
Hersteller von Miniaturmessver-
stärkern.
Die BP2/BP2-BOX versorgt die
aufgesteckten Verstärker mit gal-
vanisch
Blockschaltbild
Applications
• Entwicklung
• Sensoranpassung
... getrennter Versorgung ... .
Die
zur
Signalkonditionierung
benötigten Messverstärkermodule
sind sehr
... kostengünstige ...
Standardverstärker in 24-poliger
IC-Bauform.
Um optimale Messergebnisse zu
erzielen, muss aufgrund fehlender
galvanischer Trennung der Mess-
verstärker auf ein gutes gemein-
sames Potential der zu erfassenden
Signale geachtet werden.
Die Eingangssignale werden an
den 4-poligen Klemmen ange-
schlossen. Die Ausgangssignale
der Messverstärker sind an einer
3-poligen Klemme erreichbar.
Ein
Temperaturreferenzelement
für Thermoelementmessungen ist
bereits auf der BP2/BP2-BOX
eingebaut.
Die BP2/BP2-BOX ist besonders
geeignet für die dezentrale Aufbe-
reitung von passiven Sensoren.
Bei Verwendung entsprechender
Verstärker lässt sich auch eine
Mehrleitertechnik realisieren.
Seite 1
Verwandte Anleitungen für bmcm BP2
Inhaltszusammenfassung für bmcm BP2
- Seite 1 • 2 Steckplätze für MAL/MVL Verstärker • Prozessüberwachung • Schraubklemmen für alle Anschlüsse • Entwicklung • mit isoliertem Netzteil • Sensoranpassung • BP2: mit Hutschienenträger BP2-BOX: mit IP65 Box Um optimale Messergebnisse zu erzielen, muss aufgrund fehlender galvanischer Trennung der Mess- verstärker auf ein gutes gemein-...
- Seite 2 Die Stromversorgung ist galvanisch entkoppelt und erfolgt an einer 2-poligen Klemme. Sie beträgt 9-30V DC bei einer Leistung mit angeschlossenen Sensoren von maximal 1,5W. Die 2 analogen Eingänge bzw. Sensoren werden an den 4-poligen Klemmen der BP2/BP2-BOX angeschlossen. Die Messverstärkerplatinen BP2/BP2-BOX können kanalweise mit Messverstärkern der Serie MAL/MVL ausgestattet werden.
- Seite 3 BP2/BP2-BOX Anschaltbeispiele zur Benutzung der BP2/BP2-BOX mit MAL Verstärkern Spannung DC Der Modulausgang ist proportional zur Eingangsspannung. MAL-U01 (PL10 zu): ±1V (Eingang) ≈ ±5V (Ausgang) MAL-U05 (PL11 zu): ±5V (Eingang) ≈ ±5V (Ausgang) MAL-U10 (PL12 zu): ±10V (Eingang) ≈ ±5V (Ausgang) MAL-U Wenn unipolar gemessen werden soll, müssen LO und -EX verbunden werden.
- Seite 4 • Zum Reinigen des Gerätes nur Wasser mit Spülmittel verwenden. Eine Wartung des Gerätes ist nicht vorgesehen. • Die BP2/BP2-BOX Masse (Ground) hat eine Verbindung mit der Masse des Messsystems. Diese ist meist auch geerdet. Achten Sie also darauf, dass keine Erd- bzw. Masseschleifen entstehen, andernfalls entstehen Messfehler! •...
