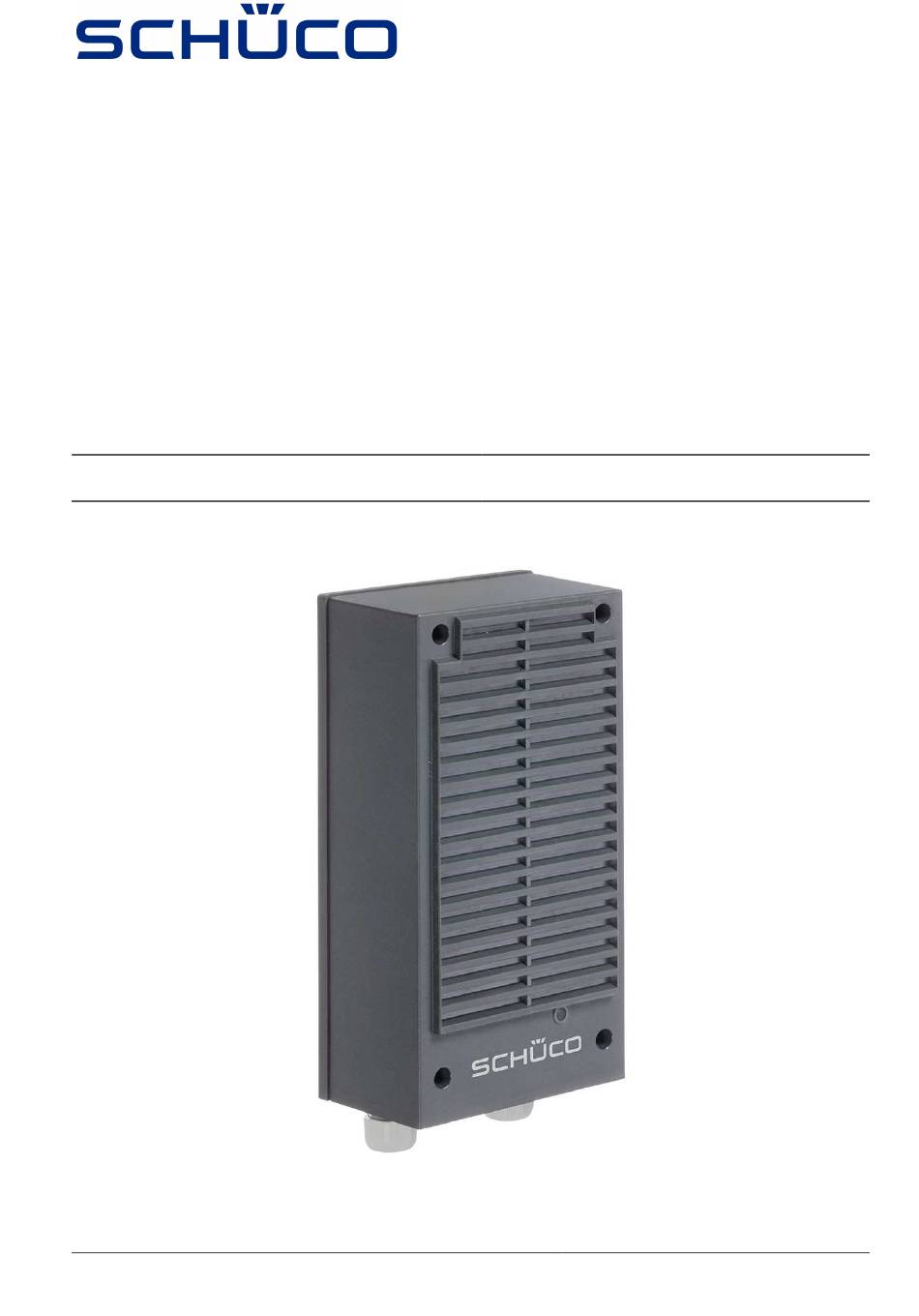

Schüco NT-AP-AW2 Originalbetriebsanleitung
Quicklinks
Produkte & Systeme
Mechatronik
Schüco Stromversorgung
Netzteil für Aufputzmontage
NT-AP-AW2 / -AW4 / -AW6
262486, 262487, 262488,
262584, 262683, 262805
Originalbetriebsanleitung
Deutsche Ausgabe
Hinweis: Wichtige Anweisungen für die sichere Montage. Beachten Sie die Anweisungen, eine falsche
Montage kann zu ernsthaften Verletzungen führen. Für die Sicherheit von Personen ist es wichtig, diesen
Anweisungen Folge zu leisten. Diese Betriebsanleitung für späteren Gebrauch bzw. Wartung aufbewahren.
Schüco International KG • • • • Karolinenstraße 1-15 • • • • D-33609 Bielefeld
Copyright © Schüco International KG, 2007. All rights reserved.
Technische Änderungen vorbehalten
Inhaltsverzeichnis
1
Hinweise zur Betriebsanleitung
2
Einzuhaltende Vorschriften
3
Sicherheitshinweise
4
Verwendete Abkürzungen
5
Bestimmungsgemäße Verwendung
6
Lieferumfang / Verpackungsinhalt
7
Technische Daten
8
Vorschriften und Normen
9
Einsatzbereich
10
Befestigung und Anschlussklemmen
11
Installationshinweise
12
Elektrischer Anschluss
Seite
12.12.2007
Dokument 1003364158_06_DE
Seite 1 von 4
2
2
2
2
3
3
3
4
4
4
4
4
Verwandte Anleitungen für Schüco NT-AP-AW2
Inhaltszusammenfassung für Schüco NT-AP-AW2
- Seite 1 Mechatronik Einzuhaltende Vorschriften Sicherheitshinweise Verwendete Abkürzungen Schüco Stromversorgung Bestimmungsgemäße Verwendung Lieferumfang / Verpackungsinhalt Netzteil für Aufputzmontage Technische Daten NT-AP-AW2 / -AW4 / -AW6 Vorschriften und Normen Einsatzbereich Befestigung und Anschlussklemmen 262486, 262487, 262488, Installationshinweise 262584, 262683, 262805 Elektrischer Anschluss 12.12.2007...
- Seite 2 Hinweise zur Betriebsanleitung Montage und Installation Vor jeder Montage, Reparatur, Wartungs- oder Einstellarbeit sind Die Betriebsanleitung richtet sich an Fachleute, geschulte Monteure alle zugehörigen Netzteile spannungslos zu schalten und gegen und Elektroinstallateure. Lesen Sie vor jedem Arbeitsschritt das unbeabsichtigtes Wiedereinschalten abzusichern. entsprechende Kapitel der Betriebsanleitung sorgfältig durch und halten Sie die vorgeschlagene Reihenfolge unbedingt ein.
- Seite 3 Bestimmungsgemäße Verwendung Das Schaltnetzteil wird aus dem internationalen Stromnetz mit einphasiger Wechselspannung versorgt. Das Netzteil dient zur Stromversorgung und liefert eine geregelte Sicherheitskleinspannung. Das Gerät ist überlast- und kurzschlussfest. Bei Kurzschluss wird die Ausgangsspannung reduziert und der Ausgangsstrom auf einen festen Wert begrenzt.
- Seite 4 Vorschriften und Normen • EMV: EN 61000-6-1 und EN 61000-6-3 sowie zusätzlich EN 50090-2-2 • Sicherheit: EN 60950-1 sowie zusätzlich EN 61558-2-17 Einsatzbereich • Das Gerät ist für die feste Installation (Aufputz) in trockenen Innenräumen vorgesehen. • Die Montage erfolgt mit 2 Schrauben auf einer glatten, ebenen Innenwand oder Montageplatte. •...
