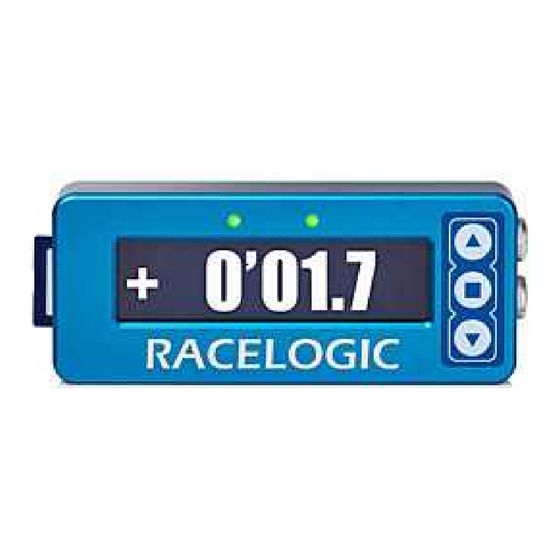

Racelogic VBOX Pitlane Timer Bedienungsanleitung

Stand alone pitlane timer mit eigener gps-engine.
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
VBOX Pit Lane Timer Manual 2 Leitspeed, April 2018
1
Racelogic VBOX Pitlane Timer
Stand alone Pitlane Timer mit eigener GPS-Engine.
Der VBOX Pitlane Timer ist das Tool für akkurates Einhalten der Mindestboxenzeiten in
Langstreckenrennen. Über GPS/GLONASS werden Pit-Entry und -Exit exakt erfasst und über
mathematische Funktionen
wird während des Stopps der Pilot pünktlich gestartet
und bei der Anfahrt auf den Pit-Exit so exakt geführt, dass die Mindeststandzeit unter
Optimalbedingungen exakt eingehalten wird.
Achtung: Der GPS/GLONASS-Empfang ist sehr wichtig für ein gutes Ergebnis.
Bitte beachten:
GPS-Antenne nur auf dem Fahrzeugdach waagrecht montieren. Unbedingt separate Anleitung
beachten.
Hohe Gebäude, Zäune und Brücken direkt an Pit-Entry oder Pit.Exit können Signalrauschen
verursachen. In diesem Fall die GPS-Qualitat zB mit Systemen wie der VBOX VIDEO HD2 in den vbo-
Dateien prüfen.
Alle Detailinformationen zur Handhabung des Laptimers werden auch im Racelogic Handbuch
online thematisch auf Englisch beschrieben.
https://racelogic.support/02VBOX_Motorsport/Pit_Lane_Timer/Pit_Lane_Timer_-_User_Manual
Anwenderkontakt online:
info@leitspeed.de
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Racelogic VBOX Pitlane Timer

  • Seite 1 VBOX Pit Lane Timer Manual 2 Leitspeed, April 2018 Racelogic VBOX Pitlane Timer Stand alone Pitlane Timer mit eigener GPS-Engine. Der VBOX Pitlane Timer ist das Tool für akkurates Einhalten der Mindestboxenzeiten in Langstreckenrennen. Über GPS/GLONASS werden Pit-Entry und -Exit exakt erfasst und über mathematische Funktionen wird während des Stopps der Pilot pünktlich gestartet...

  • Seite 2: Inhaltsverzeichnis

    VBOX Pit Lane Timer Manual 2 Leitspeed, April 2018 Zusammenfassung der wesentlichen Arbeiten @Track für den Renningenieur bei jedem Event: 1. Systemvoreinstellungen vornehmen, bzw. prüfen, Pit to Exit Time messen 2. Internen Speicher löschen 3. Pit Entry und Pit Exit neu festlegen ( zB. durch den Piloten, oder durch Abfahren mit dem Quad …) 4.

  • Seite 3: Quick Start / Schnelleinstieg In Die Kernfunktion Pit-Timing: Modus Entry To Exit

    VBOX Pit Lane Timer Manual 2 Leitspeed, April 2018 Laden der Pit Locations in einen VBOX Pit Lane Timer ..............11 Quick Start / Schnelleinstieg in die Kernfunktion Pit-Timing: Modus Entry to Exit Anbau: 12V Anschluss im Fahrzeug herstellen, Stromzufuhr muss während des Boxenstopps aktiv bleiben – an Mains, unabhängig von Ignition.

  • Seite 4: Step 1 Pit Timing Variante Auswählen

    VBOX Pit Lane Timer Manual 2 Leitspeed, April 2018 Die Funktion Set Entrance/Exit zunächst überspringen. Step 1 Pit Timing Variante auswählen Relevant für Blancpain, ADAC GT Masters oder andere Langstreckenrennen ist der Modus “Entrance to Exit“ – dies ist auch das Defaultsetting. Also unverändert lassen. Background: Die Action in dieser Einstellung umfasst folgende Events: Trigger Action...

  • Seite 5: Step 3 Pit To Exit Time Eintragen

    VBOX Pit Lane Timer Manual 2 Leitspeed, April 2018 Mit den Pfeiltasten die Funktion auswählen, mit Quadrat öffnen und mit den Pfeiltasten den Wert eingeben und mit Quadrat bestätigen. Step 3 Pit To Exit Time eintragen Hier legen Sie die Dauer fest, die das Auto vom Boxenstandplatz bis zu Pit Exit benötigt. Ein grober Wert (+-0,5 s) ist ausreichend.

  • Seite 6: Die Anwendung Für Den Piloten

    VBOX Pit Lane Timer Manual 2 Leitspeed, April 2018 die GPS-Antenne den Auslösepunkt der GPS-Messung markiert. Diese Differenz in der Wegstrecke wird bei der Messung aber mitgenommen. Zeitpunkt des Festlegens und erwartbare Messdatenqualität: Es ist empfehlenswert hierzu sich das Basis-GPS-Messtechnikwissen anzueignen. Alle Informationen dazu finden Sie auf www.leitspeed.de Setup: Das Menu im Auto wieder aufrufen: In dieser Einstellung auf die Strecke fahren und in Box zurückkehren.
  • Seite 7 VBOX Pit Lane Timer Manual 2 Leitspeed, April 2018 Die 3 Phasen des Boxenaufenthalts „Anfahrt – Stopp – Ausfahrt“ werden unterschieden. Für jede Phase gibt es spezielle Informationen für den Piloten, die vom Display und von den kontextsensitiven LEDs stammen. Anfahrt: Bei Einfahrt blinken die LEDs BLAU, wenn der Pit-Entry überfahren wurde.

  • Seite 8: Managing Pit Locations Zb. Übertragen Der Pit-Locations Von Einem System Zum Anderen

    VBOX Pit Lane Timer Manual 2 Leitspeed, April 2018 Under minimum time – Slow Down! Würde so stark verzögert, dass der Pit-Exit mit einer Marge von mehr als +1,5 s erreicht würde, zeigen die LEDs konstant GRÜN. Der Pilot kann also beschleunigen. You are 1.7 s over minimum time, speed up if you can Tipp: Soll die Zielzeit wirklich ganz exakt erreicht werden –...

  • Seite 9: Benennen Von Pit-Locations

    VBOX Pit Lane Timer Manual 2 Leitspeed, April 2018 Tipp: also auch den internen Speicher immer wieder leeren vor jedem neuen Event oder jedem neuen setzen der Linien. Menu / Managing Pit Locations / CLEAR ALL PIT LOCATIONS. Diese nicht abschaltbare Automatik-Funktion wird von LEITSPEED strikt abgelehnt. Mehr Arbeit führt zu besseren und exakteren Ergebnissen, da hier mögliche Sat-Shifts (Sat-Wechsel, Ionosphärenbewegung) ausgeglichen werden.

  • Seite 10: Speichern Der Pit Locations Auf Die Sd-Karte

    VBOX Pit Lane Timer Manual 2 Leitspeed, April 2018 Die Benennung der Geolocation muss die Vorsilbe 'PIT ' behalten und nur das Suffix 'Track_001' darf verändert werden. Dabei keine Sonderzeichen oder Umlaute verwenden. Nach dem Umbenennen auf dem Rechner auf der SD-Karte muss unbedingt der interne Speicher des VBOX Laptimers gelöscht werden, bevor die gleichen namentlich geänderten Information wieder geladen werden! Das Laden ist additiv und überschreibt nicht.

  • Seite 11: Löschen Von Pit Locations Aus Dem Internen Speicher Des Vbox Pit Lane Timers

    VBOX Pit Lane Timer Manual 2 Leitspeed, April 2018 Es wird dabei eine Datei erzeugt mit dem Namen ‘pitLocation000.txt’. Diese Datei enthält alle Geo- Informationen aus dem internen Speicher des Systems. Eine Aufsteigende Nummer würde eine jüngere Version des Speicherdownloads anzeigen. Löschen von Pit Locations aus dem internen Speicher des VBOX Pit Lane Timers MENU >...
  • Seite 12 VBOX Pit Lane Timer Manual 2 Leitspeed, April 2018 Ist die Funktion 'Add pit locations from SD card' ausgewählt, einfach die Rechteck-Taste drücken. Kontakt: LEITSPEED Steffen Leitgeb info@leitspeed.de www.leitspeed.de Fon: 01702720954...
