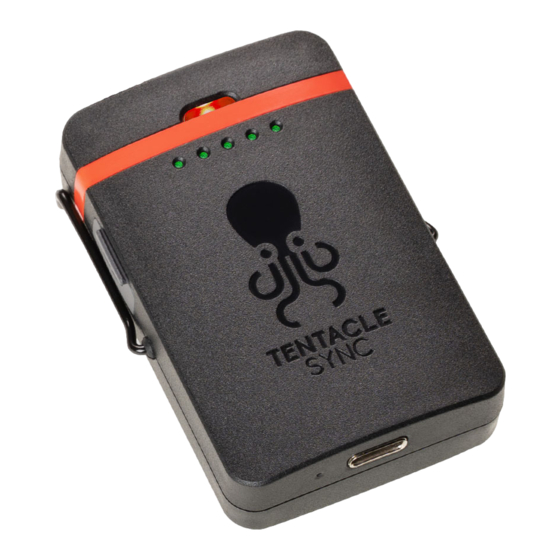

- Seite 1 BEDIENUNGSANLEITUNG V 1.0 FIRMWARE-VERSION 1.0.1 4. JANUAR 2021...
-
Seite 2: Inhaltsverzeichnis
ERSTE SCHRITTE SETUP APP FÜR IOS & ANDROID BLUETOOTH AKTIVIEREN TRACK E EINSCHALTEN GERÄT HINZUFÜGEN TIMECODE SYNCHRONISATION TIMECODE SYNCHRONISATION VON EXTERNER QUELLE AUFZEICHNUNG MULTI-TRACK AUFNAHME SINGLE-TRACK AUFNAHME INDEPENDENT RECORDING MIT DEM USER-SCHALTER ÜBERSICHT WARNMELDUNG MENÜ SETUP APP AUFNAHME WIEDERGABE EINSTELLUNGEN... - Seite 3 Battery Low Card Missing/Error User Switch Recording microSD Card Start ▶ Stop Open & Push Card to Eject Power On ▶ Off Charging LED USB-C Charging Charging & Can be used as Card Reader Full when Track E is Switched Off...
-
Seite 4: Erste Schritte
ERSTE SCHRITTE SETUP APP FÜR iOS & ANDROID Mit der Tentacle Setup App werden die TRACK E Geräte bedient, synchronisiert, eingestellt und überwacht. Darüber hinaus können hier die Parameter all deiner TRACK E Geräte geändert werden. Dies umfasst Aufzeichnungsformat, Tonpegel, Gerätename, Batteriestatus und mehr. -
Seite 5: Gerät Hinzufügen
Mobilgerät, um den Vorgang abzuschließen. So wird sichergestellt, dass nur du Zugang zu deinen Tentacles hast. Alle weiteren TRACK E- oder SYNC E-Geräte können auf die gleiche Weise hinzugefügt werden. Ist ein TRACK E erfolgreich zu der Liste hinzugefügt,... -
Seite 6: Timecode Synchronisation
TIMECODE SYNCHRONISATION Mit der Setup App können alle deine TRACK E- und SYNC E-Geräte ganz einfach mit einem Klick synchronisiert werden. Am unteren Rand des Bildschirms findest du die Schaltfläche SYNC. • Auf SYNC klicken: Ein kleines Pop-up-Fenster erscheint. • Auf Frame Rate klicken und die gewünschte Bildrate aus dem... -
Seite 7: Aufzeichnung
AUFZEICHNUNG Um die Aufzeichnung mit einem TRACK E zu beginnen, kannst du diese entweder über die Setup App starten oder am Gerät manuell mittels User- Schalter starten. Du kannst in der App die Aufzeichnung aller TRACK E-Geräte gleichzeitig oder einzelner Geräte starten, falls nicht alle TRACK E in der Übersicht benötigt werden. -
Seite 8: Übersicht
ÜBERSICHT Sobald ein TRACK E in die Übersicht hinzugefügt wurde, kannst du die wichtigsten Informationen aller Geräte, die sich im Bluetooth-Bereich befinden, gleichzeitig überprüfen. In dieser Ansicht ist es möglich, den Pegel, den bildgenauen Timecode, Batteriestand, Bildrate, Bluetooth Bereich, Name und Symbol im Blick zu haben. -
Seite 9: Menü Setup App
MENÜ SETUP APP Mit einem kurzes Drücken auf eine der TRACK E-Statusinformationen in der Übersichtsanzeige, startet die Verbindung zu dem gewählten Gerät und du kannst die Einstellungen vornehmen. Eine aktive Bluetooth®-Verbindung wird durch eine blaue Status-LED angezeigt. Das TRACK E Menü ist in drei Kategorien unterteilt:... -
Seite 10: Verbleibende Aufnahmezeit
Aufzeichnungs- Hier wird das aktuelle Aufnahmeformat - format float oder 24 bit - angezeigt Kopfhörer- Durch Tippen auf das Lautsprecher-Symbol, lautstärke kann die Lautstärke des Kopfhörer-Ausgang reguliert werden Hinweis: Bei der US-Version ist der Kopfhörer- ausgang während der Aufnahme deaktiviert Aussteuerungs- Hier kann die Stärke des Eingangspegels Anzeige... - Seite 11 Hochpassfilter Wenn dieser Filter eingeschaltet ist, reduziert er das Rauschen für alle Frequenzen unter 80 Hz. Dies kann nützlich sein, wenn Du mit Klängen arbeitest, die zu viel Bass und tiefe Frequenzen enthalten wie z.B. Hintergrundgeräusche Mikrofon-Speisung Die Mikrofon-Speisung ist in den Standard- einstellungen auf ON gesetzt und hat 5V.
-
Seite 12: Wiedergabe
WIEDERGABE In diesem Bereich des Menüs kannst du deine aufgezeichneten Dateien anhören. Schließe deinen Kopfhörer an den 3,5-mm-Kopfhörerausgang des TRACK E an. Achte darauf, die Lautstärke deines Kopfhörers entsprechend einzustellen. Wiedergabe Im Wiedergabe-Modus ist die Status LED grün Hier kannst du zwischen den aufgezeichneten... -
Seite 13: Einstellungen
EINSTELLUNGEN Gerätename Der Name der einzelnen TRACK E-Geräte kann durch kurzes Klicken geändert werden. Return speichert die Namensänderung Bitte beachten: Beim Erstellen eines neuen Gerätenamens wird ein neuer Ordner auf der microSD-Karte erstellt, der nach diesem Namen benannt wird. Bei der Wiedergabe in der Setup App können nur die Dateien des... -
Seite 14: Benutzerdefinierte Schalter-Belegung
LED Helligkeit Hier kann die Helligkeit der LEDs am TRACK E eingestellt werden LED an während Hier kann die LED Anzeige während der Aufzeichnung Aufzeichnung komplett ausgeschaltet werden Benutzerdefinierte Klicke auf das Feld und wähle eine Aktion für Schalter-Belegung den User-Schalter, wenn du ihn nach oben... - Seite 15 Limiter Das Limiter-Symbol ist nur in der Übersicht aller Geräte zu sehen. Wenn du das Aufnahmeformat 48 kHz 24-bit wählst, ist der Limiter aktiviert. Bei 32-bit Float ist er deaktiviert. Der Limiter komprimiert den Dynamikbereich, so dass plötzliche Lautstärkespitzen verhindert werden können...
-
Seite 16: User Schalter On/Off
USER SCHALTER ON/OFF Der TRACK E hat einen Mehrzweckschalter auf der rechten Seite. Ziehe den Schalter nach unten, bis die Pegel- LEDs blau leuchten Ziehe den Schalter für mehr als 5 Sekunden nach unten. Die Status-LED blinkt weiß, bis das... -
Seite 17: Track E Microfon
Die Mikrofonspeisung (5V Plug-In Power) ist standardmäßig aktiviert. Bei Bedarf kann sie in der Tentacle Setup App deaktiviert werden. Dieser Eingang kann auch verwendet werden, um dein TRACK E per Kabel von einer beliebigen externen Timecode-Quelle zu synchronisieren (siehe S. -
Seite 18: Kopfhörerausgang
Hinweis: Wenn du verschiedene microSD-Karten verwendest, stelle sicher, dass du eine klassifizierte Karte verwendest. Empfehlenswert sind SanDisk/Western Digital 8/16/32GB oder ähnliche Class 10 SDHC bis 32GB. Wir empfehlen die microSD-Karte im TRACK E zu belassen und das Gerät als Festplattenlaufwerk zu verwenden (siehe S. 20). -
Seite 19: Aufladbare Batterie
USB-Stromquelle geladen werden. Die Ladezeit beträgt maximal 2 Stunden, wenn der Akku vollständig entla- den ist. Vollständig aufgeladen können die TRACK E-Geräte bis zu 10 Stun- den laufen. Wenn die Batterie weniger als 10 % geladen ist, zeigt das Gerät dies durch mehrmaliges gelbes Blinken der Level-LEDs an. -
Seite 20: Usb-C Anschluss Und Kartenleser
USB-C ANSCHLUSS UND KARTENLESER Der USB-C-Anschluss an der Unterseite des TRACK E kann sowohl zum Laden als auch als Kartenleser verwendet werden. Als Kartenleser wird der USB-C-Anschluss zur schnellen Datenübertragung (USB 2.0 High Speed) genutzt. Auf diese Weise musst du die microSD-Karte nicht aus dem TRACK E entfernen. -
Seite 21: Firmware Update Durchführen
Bedarf auf unserer Webseite verfügbar sein: tentaclesync.com/downloads Wenn der TRACK E per USB an den Computer angeschlossen wird, überprüft das Programm automatisch, ob er bereits die neueste Firmware hat. Wenn eine neuere Version verfügbar ist, fordert dich die App auf, die Firmware zu aktualisieren. -
Seite 22: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN Aufnahme Audiokanäle: Abtastrate: 48 kHz Aufzeichnung Bit-Tiefe: WAV (BWF) Aufnahmeformat: 32-bit Float / 24-bit Aufnahmekapazität: 30hrs (24-bit) / 23 Std. (32-bit Float) mit 16GB Karte Speichermedium: microSDHC Card bis zu 32GB (Empfohlen Klasse 10) Funktionen: Rumpelfilter (Hochpassfilter), Limiter (nur in 24-bit) Ein- / Ausgänge Microfoneingang: Verschraubbare 3,5mm Miniklinke... -
Seite 23: Low Energy
Steuerung & Synchronisierung Bluetooth®: 5.0 Low Energy Fernsteuerung: Tentacle Setup App (iOS/Android) Synchronisation: Über Bluetooth® (Tentacle Setup App) oder Jam-sync über Kabel Timecode Eingang: LTC über Mikrofoneingang Timecode Ausgang: Nicht vorhanden Bildraten: SMPTE 12M / 23.98, 24, 25, 29.97, 29.97DF, 30... -
Seite 24: Garantie- Und Sicherheitsbestimmungen
GARANTIE- UND SICHERHEITSBESTIMMUNGEN BESTIMMUNGSGEMÄßER GEBRAUCH Das Gerät ist für die Aufnahme von Audiosignalen über ein geeignetes externes Mikrofon (Lavaliermikrofon) vorgesehen. Es darf nicht an andere Geräte angeschlossen werden. Das Gerät ist nicht wasserdicht und sollte vor Regen geschüzt werden. Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Gerät nicht umbauen und/oder verändern. Falls Sie das Gerät für andere Zwecke verwenden, als zuvor beschrieben, kann das Gerät beschädigt werden. - Seite 25 CE KONFORMITÄTSERKLÄRUNG Tentacle Sync GmbH, Eifelwall 30, 50674 Köln, Deutschland erklärt hiermit, dass folgendes Produkt: Tentacle TRACK E Timecode Audio Rekorder den Bestimmungen der nachfolgend gekennzeichneten Richtlinien, einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen entspricht. Dies wird auch durch die CE Kennung auf dem Produkt deutlich.
-
Seite 26: Garantieerklärung
2 JAHRE GARANTIE GARANTIEERKLÄRUNG Der Hersteller Tentacle Sync GmbH gewährt auf das Gerät eine Garantie von 24 Monaten, sofern das Gerät bei einem autorisierten Händler erworben wurde. Die Frist für die Berechnung der Garantiedauer beginnt mit dem Rechnungsdatum. Der räumliche Geltungsbereich des Garantieschutzes ist weltweit.
