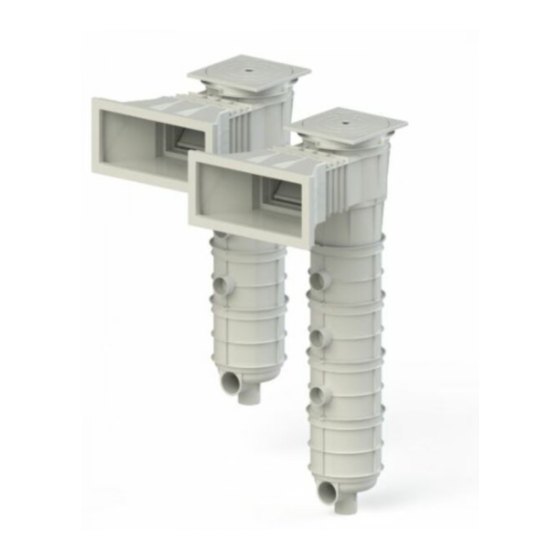

Astralpool SKIMMER FILTRANT 73158 Einbau- Und Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Astralpool Anleitungen
  4. Skimmer
  5. SKIMMER FILTRANT 73158
  6. Einbau- und betriebsanleitung

Astralpool SKIMMER FILTRANT 73158 Einbau- Und Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 23

Quicklinks

Diese Anleitung herunterladen
FILTRANT SKIMMER
SKIMMER FILTRANT
SKIMMER FILTRANTE
SKIMMER FILTRANTI
FILTRANT SKIMMER
SKIMMER FILTRANTE
ΦΙΛΤΡΟ SKIMMER
INSTALLATION AND MAINTENANCE MANUAL
MANUEL D'INSTALLATION ET D'ENTRETIEN
MANUAL DE INSTALACIÓN Y MANTENIMIENTO
MANUALE DI INSTALAZIONE E MANUTENZIONE
EINBAU-UND BETRIEBSANLEITUNG
MANUAL DE INSTRUÇÕES E MANUTENÇÃO
ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Astralpool SKIMMER FILTRANT 73158

Inhaltszusammenfassung für Astralpool SKIMMER FILTRANT 73158

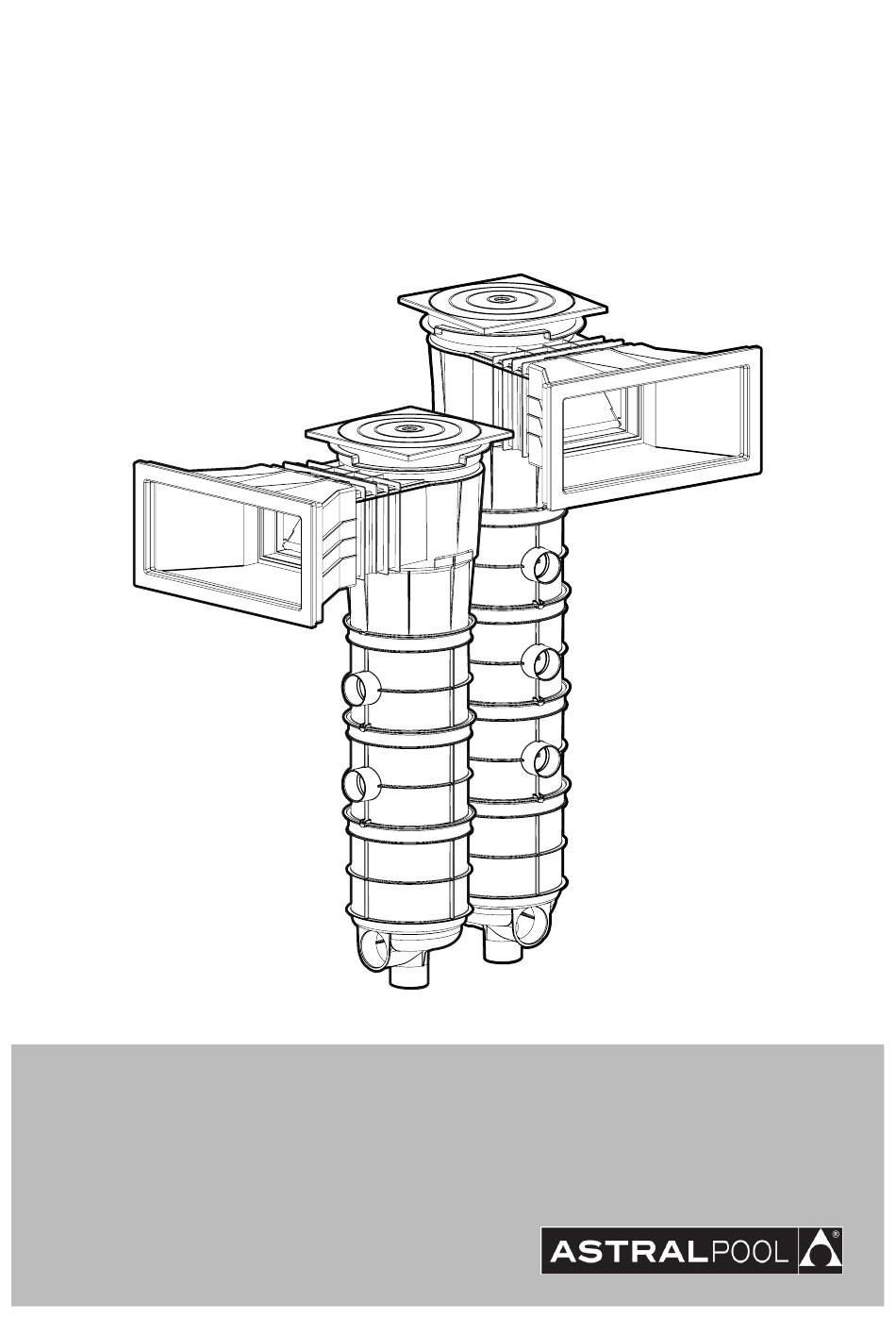

  • Seite 1 FILTRANT SKIMMER SKIMMER FILTRANT SKIMMER FILTRANTE SKIMMER FILTRANTI FILTRANT SKIMMER SKIMMER FILTRANTE ΦΙΛΤΡΟ SKIMMER INSTALLATION AND MAINTENANCE MANUAL MANUEL D’INSTALLATION ET D’ENTRETIEN MANUAL DE INSTALACIÓN Y MANTENIMIENTO MANUALE DI INSTALAZIONE E MANUTENZIONE EINBAU-UND BETRIEBSANLEITUNG MANUAL DE INSTRUÇÕES E MANUTENÇÃO ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ...

  • Seite 3: Important - Safety Warning

    ENGLISH IMPORTANT: The instruction manual you are holding includes essential information on the safety measures to be implemented for installation and start-up. Therefore, the installer as well as the user must read the instructions before beginning installation and start-up. Keep this manual for future reference. Please follow the instructions below to achieve optimum results from the skimmer: 16 m 20 m...
  • Seite 4 • Skimmer 73158 has 2 side connections, skimmer 73161 has 3 side connections. All the connections are covered but they are easy to open thanks to the perforation. • The skimmer cover can be adjusted in height and pivoted, if necessary, to make it flush with the outside edge of the swimming pool.
  • Seite 5 • Fit the mouth to the swimming pool by inserting it inside the swimming pool tightening the 16 screws. • First remove the flap, glue the mouth and skimmer body parts to the areas indicated in the diagram with the adhesive provided. The area must be clean and dry.
  • Seite 6 4. FILTER CARTRIDGE CLEANING Remove the cartridge for cleaning 1. Open the skimmer cover and remove the basket. 2. Now perform the following steps quickly: 2.1 Place the skimmer mouth cover until the water is drained from the body of the skimmer. 2.2 Remove the cartridge by the handle.

  • Seite 7: General Terms

    Guarantee Certificate 1. GENERAL TERMS 1.1 In accordance with these provisions, the seller guarantees that the product corresponding to this guarantee is in perfect condition at the time of delivery. 1.2 The Guarantee Term for the Product is two (2) years from the time it is delivered to the purchaser. 1.3 In the event of any defect in the Product that is notified by the purchaser to the seller during the Guarantee Term, the seller will be obliged to repair or replace the Product, at his own cost and wherever he deems suitable, unless this is impossible or unreasonable.

  • Seite 8: Important - Consignes De Sécurité

    FRANÇAIS IMPORTANT: le manuel d’instructions que vous avez entre les mains contient des informations de première importance sur les mesures de sécurité à adopter au moment de l’installation et de la mise en service. Il est par conséquent indispensable que l’installateur et l’utilisateur lisent attentivement les instructions avant de commencer le montage et la mise en marche.
  • Seite 9 • Le skimmer 73158 possède 2 branchements latéraux, le skimmer 73161 en possède 3. Tous les branchements sont bouchés mais peuvent être facilement ouverts, grâce à la pré-découpe. • Il est possible de régler le capot du skimmer en hauteur et de le faire pivoter, si nécessaire, pour le mettre au niveau des plages.
  • Seite 10 • Emboîter la bouche dans la piscine en l’introduisant par la partie intérieure de la piscine, et en vissant les 16 vis. • Ôter préalablement le volet, coller les pièces de la bouche et du corps du skimmer, dans la zone indiquée sur le schéma, avec la colle fournie, cette zone doit être propre et sèche.
  • Seite 11 4. NETTOYAGE DE LA CARTOUCHE DE FILTRATION Avant toute manipulation veiller à bien arrêter la pompe de filtration 1. Ouvrir le couvercle du skimmer et extraire le panier. 2. Maintenant, et en vous dépêchant, réaliser les manipulations suivantes: 2.1 Retourner l’accessoire capot bouche skimmer afin d’en vider l’eau du corps.

  • Seite 12: Aspects Généraux

    Certificat de Garantie 1. ASPECTS GÉNÉRAUX 1.1 Conformément à ces dispositions, le vendeur garantit que le produit correspondant à cette garantie ne présente aucun défaut de conformité à la date de sa livraison. 1.2 La Période de Garantie pour le Produit est de deux (2) ans et elle sera calculée à partir de la date de sa remise à l’acheteur.

  • Seite 13: Características Generales

    ESPAÑOL IMPORTANTE: El manual de instrucciones que usted tiene en sus manos, contiene información fundamental acerca de las medidas de seguridad a adoptar a la hora de la instalación y la puesta en servicio. Por ello, es imprescindible que tanto el instalador como el usuario lean las instruccio- nes antes de pasar al montaje y la puesta en marcha.
  • Seite 14 • El skimmer 73158 tiene 2 conexiones laterales, el skimmer 73161 tiene 3 conexiones laterales. Todas las conexiones están tapadas, pero son de fácil abertura, gracias un pretroquel. • La tapa del skimmer se puede regular en altura y pivotar, si es necesario, para enrasarla con el suelo exterior de la piscina.
  • Seite 15 • Encajar la boca a la piscina introduciéndola por la parte interior de la piscina, y atornillar los 16 tornillos. • Quitar previamente la compuerta, encolar las piezas boca y cuerpo skimmer, por la zona indicada en el dibujo, con el adhesivo suminis- trado, esta zona debe estar limpia y seca.
  • Seite 16 4. LIMPIEZA DEL CARTUCHO DE FILTRACIÓN Retirar el cartucho para su limpieza 1. Abrir la tapa del skimmer y extraer la cesta. 2. Ahora con cierta celeridad realizar los siguientes pasos: 2.1 Colocar el accesorio tapa boca skimmer hasta vaciar el agua del cuerpo del skimmer.

  • Seite 17: Aspectos Generales

    Certificado de Garantía 1. ASPECTOS GENERALES 1.1 De acuerdo con estas disposiciones, el vendedor garantiza que el producto correspondiente a esta garantía no presenta ninguna falta de conformidad en el momento de su entrega. 1.2 El Periodo de Garantía para el Producto es de dos (2) años y se calculará desde el momento de su entrega al comprador.

  • Seite 18: Caratteristiche Generali

    ITALIANO MPORTANTE: Il manuale d’istruzioni in suo possesso contiene informazioni fondamentali sulle misure di sicurezza da adottare per l’installazione e la messa in servizio. Per ciò è imprescin- dibile che sia l’installatore che l’utente leggano le istruzioni prima di iniziare il montaggio e la messa in servizio.
  • Seite 19 • Lo skimmer cod. 73158 presenta 2 uscite laterali, mentre lo skimmer cod. 73161 dispone di 3 uscite laterali. Tutti i collegamenti sono coperti, ma facili da aprire grazie a un’apposita prefustellatura. • Il coperchio dello skimmer, regolabile in altezza, può ruotarsi, se necessario, in modo tale da allinearlo rispetto al pa- vimento esterno della piscina.
  • Seite 20 • Fare combaciare la bocca rispetto alla piscina, inserendola all’interno della vasca, quindi avvitare le 16 viti. • Anzitutto rimuovere il battente, quindi incollare i componenti della bocca e del corpo dello skimmer nella zona indicata nel disegno, servendosi dell’adesivo fornito in dotazione, controllando che la zona sia pulita e asciutta.
  • Seite 21 4. PULIZIA DELLA CARTUCCIA DEL FILTRO Rimuovere la cartuccia per consentirne la pulizia 1. Aprire il coperchio dello skimmer ed estrarne il cestello. 2. A questo punto, compiere i seguenti passi con una certa celerità: 2.1 Disporre l’accessorio del coperchio della bocca dello skimmer fino a svuotarne il corpo da tutta l’acqua.

  • Seite 22: Aspetti Generali

    Certificato di Garanzia 1. ASPETTI GENERALI 1.1. Ai sensi di queste disposizioni, il venditore garantisce che il prodotto corrispondente a questa garanzia non pre- senta alcun difetto di conformità al momento della sua consegna. 1.2. Il Periodo di Garanzia per il Prodotto è di due (2) anni a decorrere dal momento della consegna dello stesso all’acquirente.

  • Seite 23: Wichtig - Sicherheitshinweise

    DEUTSCH WICHTIG: Das Handbuch mit den Betriebsanleitungen, das Sie in Händen halten, enthält wichtige Information über die anzuwendenden Sicherheitsmaßnahmen für die Installation und Inbetriebnahme. Es ist daher unerläßlich, daß die Anweisungen vom Installateur und vom Benutzer vor der Montage und Inbetriebnahme aufmerksam durchgelesen werden.
  • Seite 24 • Der Skimmer 73158 hat 2 seitliche Anschlüsse, der Skimmer 73161 hat 3 seitliche Anschlüsse. Alle Anschlüsse sind abgedeckt, aber dank eine Vorabschnitts leicht zu öffnen. •Der Skimmerdeckel ist höhenverstellbar und bei Bedarf schwenkbar, um ihn mit dem Boden des Beckenaußenbereichs bündig zu machen.
  • Seite 25 • Die Saugöffnung vom Beckeninnern aus in das Becken einsetzen und die 16 Schrauben einschrauben. • Zuvor die Klappe abnehmen, die Teile Saugöffnung und Körper des Skimmers in dem in der Zeichnung angegebenen Bereich mit dem mitgelieferten Klebstoff verkleben; dieser Bereich muss sauber und trocken sein.

  • Seite 26: Reinigung Der Filterkartusche

    4. REINIGUNG DER FILTERKARTUSCHE Die Kartusche zur Reinigung herausnehmen 1. Den Skimmerdeckel öffnen und den Korb herausnehmen. 2. Jetzt mit einer gewissen Geschwindigkeit folgende Schritte ausführen: 2.1 Das Zusatzteil ‚Deckel Skimmersaugöffnung‘ anbringen, bis das Wasser aus dem Skimmerkörper abgelassen ist. 2.2 Die Kartusche am Griff herausziehen.

  • Seite 27: Allgemeine Gesichtspunkte

    Garantiezertifikat 1. ALLGEMEINE GESICHTSPUNKTE 1.1 In Übereinstimmung mit diesen Verfügungen garantiert der Verkäufer, dass das Produkt, auf das sich diese Ga- rantie bezieht, im Moment der Übergabe einwandfrei ist. 1.2 Der Garantiezeitraum für das Produkt beträgt zwei (2) Jahre und wird ab dem Augenblick der Lieferung an den Käufer gerechnet.

  • Seite 28: Verifique O Conteúdo Da Embalagem

    PORTUGUÊS IMPORTANTE: O manual de instruções que você tem nas mãos contém informação fundamental sobre as medidas de segurança a tomar ao realizar a instalação e a colocação em funcionamento. Por isso, é imprescindível que tanto o instalador como o utilizador leiam as instruções antes de realizar a montagem e a colocação em funcionamento.
  • Seite 29 • O skimmer 73158 tem 2 ligações laterais, o skimmer 73161 tiene 3 ligações laterais. Todas as ligações estão tapadas, mas são de fácil abertura, graças a um pré-corte. • A cobertura do skimmer pode ser ajustada em altura e girada, se necessário, para ficar nivelada com o piso externo da piscina.
  • Seite 30 • Encaixar a boca do skimmer na piscina introduzindo-a pela parte interior da piscina e aparafusar os 16 parafusos. • Retirar previamente a comporta, colar as duas peças, boca e corpo do skimmer, pela zona indicada no desenho, com a cola fornecida.
  • Seite 31 4. LIMPEZA DO CARTUCHO DE FILTRAÇÃO Retirar o cartucho para proceder à respetiva limpeza 1. Abrir a cobertura do skimmer e retirar o cesto. 2. Depois, realize rapidamente os seguintes passos: 2.1 Colocar o acessório tampa a boca do skimmer até esvaziar a água do corpo do skimmer.

  • Seite 32: Condições Gerais

    Certificado de Garantia 1. CONDIÇÕES GERAIS 1.1 De acordo com estas disposições, o vendedor garante que, no momento da entrega, o produto correspondente a esta garantia não apresenta nenhum tipo de falta de conformidade. 1.2 O Período de Garantia para o Produto é de dois (2) anos, contados a partir da data de entrega ao comprador. 1.3 Se, durante o Período de Garantia, o comprador notificar ao vendedor alguma falta de conformidade do Produto, o vendedor deverá...
  • Seite 33 ΕΛΛΗΝΙΚΑ ΣΗΜΑΝΤΙΚΟ: Το εγχειρίδιο οδηγιών που έχετε στα χέρια σας περιλαμβάνει σημαντικές πληροφορίες για τα μέτρα ασφαλείας που πρέπει να υλοποιηθούν κατά την εγκατάσταση και έναρξη χρήσης του εξοπλισμού. Συνεπώς, το άτομο που πραγματοποιεί την εγκατάσταση, όπως επίσης και ο χρήστης, πρέπει...
  • Seite 34 • Το skimmer 73158 διαθέτει 2 πλευρικές συνδέσεις και το skimmer 73161 διαθέτει 3 πλευρικές συνδέσεις. Όλες οι συνδέσεις καλύπτονται, αλλά ανοίγουν εύκολα χάρη στη διάτρηση. • Το κάλυμμα του skimmer μπορεί να ρυθμιστεί ως προς το ύψος και να περιστραφεί, αν αυτό χρειάζεται, ώστε ναευθυγραμμιστεί...
  • Seite 35 • Προσαρμόστε το στόμιο στην πισίνα, εισάγοντάς το στο εσωτερικό της πισίνας και σφίγγοντας τις 16 βίδες. • Αρχικά αφαιρέστε το πτερύγιο, κολλήστε το στόμιο και τα μέρη του κυρίως σώματος του skimmer που υποδεικνύονται στο διάγραμμα, χρησιμοποιώντας την παρεχόμενη κολλητική ουσία. Η περιοχή πρέπει να είναι...
  • Seite 36 4. ΚΑΘΑΡΙΣΜΟΣ ΦΥΣΙΓΓΙΟΥ ΦΙΛΤΡΟΥ Αφαιρέστε το φυσίγγιο για καθαρισμό 1. Ανοίξτε το κάλυμμα του skimmer και αφαιρέστε το καλάθι. 2. Σε αυτό το σημείο, εκτελέστε γρήγορα τα ακόλουθα βήματα: 2.1 Τοποθετήστε το κάλυμμα του στομίου του skimmer μέχρι το νερό να...
  • Seite 37 Πιστοποιητικό εγγύησης 1. ΓΕΝΙΚΟΙ ΟΡΟΙ 1.1 Σύμφωνα με αυτές τις διατάξεις, ο πωλητής εγγυάται ότι το προϊόν που σχετίζεται με την παρούσα εγγύηση είναι σε άριστη κατάσταση κατά την παράδοσή του. 1.2 Η περίοδος ισχύος της εγγύησης για το προϊόν είναι δύο (2) έτη από την ημερομηνία παράδοσής του στον αγοραστή. 1.3 Σε...
  • Seite 38 73158 - 73159 73161 - 73162 ENGLISH Nº CODE DESCRIPTION 73158 73159 73161 73162 4402013809 Circular skimmer lid 4402013807 Square rim and lid 4402010506 Collar extension ring 4402010505 Vacuum plate 4402010504 Basket 17,5 litres 4402010501 Skimmer flap 4402010508 Flap frame 4402010407 Large skimmer gaskets for liner 4402010154...
  • Seite 39 FRANÇAIS Nº CODE DESCRIPTION 73158 73159 73161 73162 4402013809 Couvercle rond skimmer 4402013807 Cadre et couvercle rond 4402010506 Cadre rehausse couvercle 4402010505 Couvercle panier skimmer 4402010504 Panier skimmer 17,5 lts 4402010501 Volet de skimmer 4402010508 Cadre volet skimmer 4402010407 Joint skim grand mod piscine liner 4402010154 Cadre bouche skimmer piscine beton 4402012012...
  • Seite 40 DEUTSCH Nº CODE BESCHREIBURG 73158 73159 73161 73162 4402013809 Abdeckung rund skimmer 4402013807 Quadratischer rahmen und abdeckung 4402010506 Distanzring skimmer 4402010505 Abdeckung skimmkorb 4402010504 Skimmerkorb 17,5 l 4402010501 Skimmerklappe mit clip 4402010508 Rahmen skimmerklappe 4402010407 Dichtung skimmer gross fertigbecken 4402010154 Rahmen skimmereinlass betonbecken 4402012012 Rahmen skimmereinlass fertigbecken...
  • Seite 41 73160 - 73163 ENGLISH Nº CODE DESCRIPTION 73160 73163 4402013809 Circular skimmer lid 4402013807 Square rim and lid 4402010506 Collar extension ring 4402010505 Vacuum plate 4402010504 Basket 17,5 litres 4402012013 Extension throat clamp 4402012014 Extension throat+fixing connectors 4402010501 Skimmer flap 4402010508 Flap frame 4402010407...
  • Seite 42 FRANÇAIS Nº CODE DESCRIPTION 73160 73163 4402013809 Couvercle rond skimmer 4402013807 Cadre et couvercle rond 4402010506 Cadre rehausse couvercle 4402010505 Couvercle panier skimmer 4402010504 Panier skimmer 17,5 lts 4402012013 Support de fixation bouche de skimmer 4402012014 Bouche conique + ancrage 4402010501 Volet de skimmer 4402010508...
  • Seite 43 DEUTSCH Nº CODE BESCHREIBURG 73160 73163 4402013809 Abdeckung rund skimmer 4402013807 Quadratischer rahmen und abdeckung 4402010506 Distanzring skimmer 4402010505 Abdeckung skimmkorb 4402010504 Skimmerkorb 17,5 l 4402012013 Fixierplatten skimmereinlass 4402012014 Kegeleinlass mit verankerungen 4402010501 Skimmerklappe mit clip 4402010508 Rahmen skimmerklappe 4402010407 Dichtung skimmer gross fertigbecken 4402012012 Rahmen skimmereinlass fertigbecken...
  • Seite 44 73161-73162-73163* Made in Spain Sacopa, S.A.U. Pol. Ind. Poliger Sud – Sector I 17854 Sant Jaume de Llierca (Spain) ASTRALPOOL Avda. Francesc Macià, 60, planta 20 08208 Sabadell (Barcelona) Spain 73158E201-01 info@astralpool.com • We reserve to change all or part of the articles or contents of this document, without prior notice.
