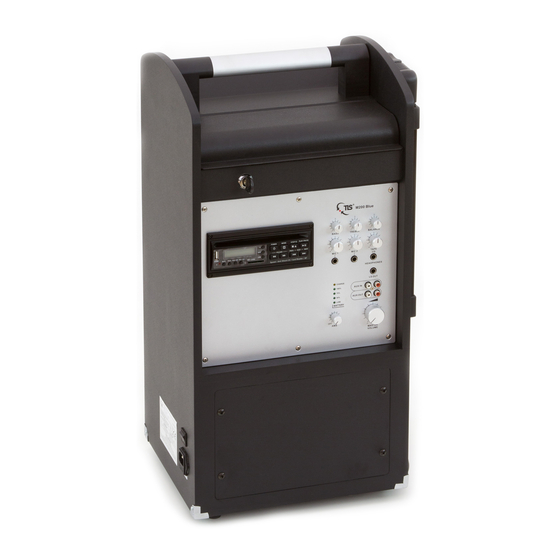

TLS M100 Blue Bedienungsanleitung
Verwandte Anleitungen für TLS M100 Blue
Inhaltszusammenfassung für TLS M100 Blue

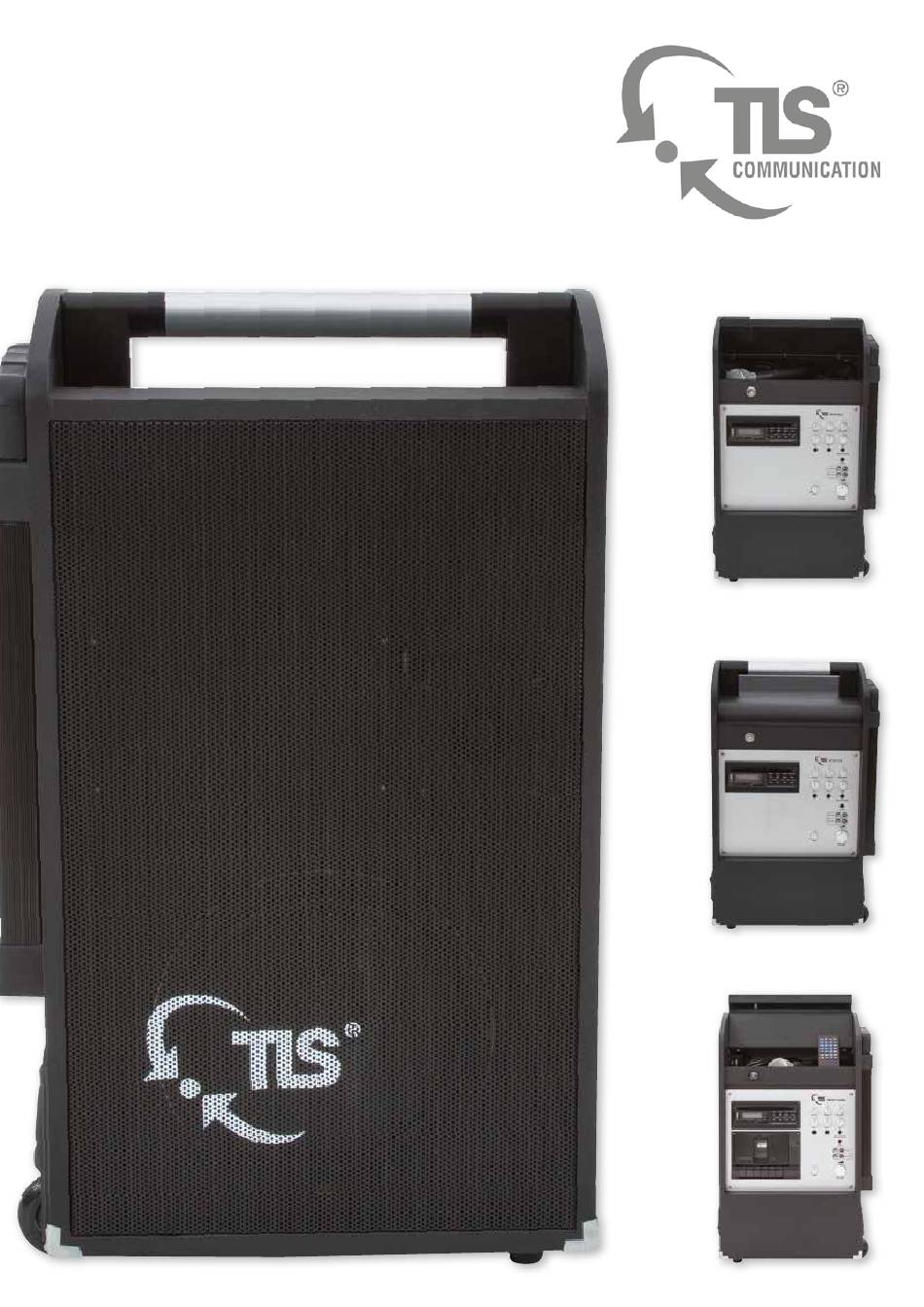

- Seite 1 Bedienungsanleitung Instruction manual Mode d’emploi Nr./Art. 754600/754601/754602/756271/756272/756273 M100/M200 Blue M100/M200 Funk M100/M200 Combi...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Inhaltsverzeichnis ab Seite Allgemeine Informationen Inbetriebnahme Bedienung Kassettenlaufwerk Media Player Fernbedienung Mischpult Externe Anschlüsse Funkmikrofon Reinigung, Entsorgung, Support, Garantie/Gewährleistung Betriebsprobleme Technische Daten... -
Seite 3: Allgemeine Informationen
Bedienungsanleitung Allgemeine Informationen Identifizierung Hersteller: Arnulf Betzold GmbH Ferdinand-Porsche-Str. 6 73479 Ellwangen Telefon: +49 7961 90 00 0 Telefax: +49 7961 90 00 50 Produkt: M100/M200 – Serie Bedienungsanleitung: Stand 6/2018 Diese Bedienungsanleitung gehört zu diesen Produkten. Sie enthält wichtige Hinweise zur Handhabung der Gerä- te. -
Seite 4: Lieferumfang
Batterien -anleitung 756271 M200 Blue 756272 M200 Funk 756273 M200 Combi 754600 M100 Blue 754601 M100 Funk 754602 M100 Combi 755203 M100 LS PLUS Technische Daten Siehe Tabelle Seite 24 - 25 Zugunsten fortlaufender Produktverbesserungen behält sich die Arnulf Betzold GmbH das Recht vor, Spezifikationen ohne Vorankündigung zu ändern. -
Seite 5: Inbetriebnahme
- Drehen Sie den VOLUME-Regler (MIC, CD oder TAPE) in die Stellung min. - Stecken Sie das beiliegende Netzkabel in die seitliche Netzanschlussbuchse. - Verbinden Sie den Netzstecker mit dem 230 V~/50 Hz Stromnetz. - Schalten Sie die TLS Geräte mit dem Schalter POWER ein bzw. aus. ®... -
Seite 6: Sicherheit
Bedienungsanleitung Sicherheit Diese Bedienungsanleitung enthält grundlegende Hinweise, die Sie bei der Bedienung der TLS Combiboxen ® beachten müssen. Halten Sie sich genau an die Anweisungen, um Fehler zu vermeiden. Lesen Sie diese Bedie- nungsanleitung deshalb unbedingt, bevor Sie mit den TLS Combiboxen arbeiten. -
Seite 7: Allgemeine Sicherheitshinweise
Die TLS Geräte dienen zur mobilen Beschallung von Räumen und Hallen in verschiedenen Größen. Der Einsatz ® in feuchten Gebäuden, wie Schwimmbädern oder dergleichen, ist nicht gestattet. Die TLS M100/M200 Geräte ® beschallen große Räume mit bis zu ca. 400 Personen. Sie haben die Möglichkeit, unterschiedliche Medien wie Audio-CDs, MP3 und Audiokassetten wiederzugeben. -
Seite 8: Das Kassettenlaufwerk
Bedienungsanleitung Das Kassettenlaufwerk Bild 1 Wiedergabe - Öffnen Sie das Kassettenfach mit der Taste ST/EJ (siehe Bild 1). - Setzen Sie eine Kassette, freiliegende Tonbandfläche nach unten und gewünschte Tonbandseite (Seite 1 oder A bzw. 2 oder B) nach vorn gerichtet, in das Kassettenfach ein. - Schließen Sie das Kassettenfach. -
Seite 9: Auffinden Einer Bestimmten Bandstelle
- Legen Sie die Kassette in das Kassettenfach. - Drücken Sie die Taste PAUSE. - Drücken Sie die Taste REC. - Drücken Sie PLAY am internen CD-Laufwerk und lösen Sie die Taste PAUSE des TLS Gerätes, um mit der ®... - Seite 10 Bedienungsanleitung Hinweis: Die Aufnahme wird automatisch ausgesteuert. Die Stellung des Klangreglers TAPE/CD hat keine Auswirkung auf die Aufnahme, sondern regelt nur die Mithörlautstärke (Monitorfunktion). Um die Aufnahme kurz zu unterbrechen, drücken Sie die Taste PAUSE. Um die Aufnahme zu beenden, drücken Sie die Taste ST/EJ. Wenn Sie dazu ein Mikrofon anschließen möchten, können Sie die Mikrofonaufnahme hinzumischen.
-
Seite 11: Media Player
Bedienungsanleitung Der Media Player Der Media Player dient zum Abspielen diverser Medien-Formate. Es können Audio-CDs, CD-R, CD-RW, MP3- Disks oder MP3-Dateien von einem USB-Memory-Stick/einer SD-Card wiedergegeben werden. Die Bedientasten sind auf der Frontseite des Players und/oder auf der Fernbedienung integriert. Bild 3 Ansicht Player... - Seite 12 Bedienungsanleitung PLAY/PAUSE (Wiedergabe/Pause) Drücken Sie die Taste PLAY/PAUSE, wenn Sie eine CD von Anfang an abspielen möchten. Die CD-Wiedergabe beginnt beim ersten Stück. Der Wiedergabebetrieb wird durch die Anzeige PLAY (bzw. durch das Symbol ►) im Display des CD-Players angezeigt. Drücken Sie während der Wiedergabe der CD die Taste PLAY/PAUSE, gelan- gen Sie in den Pause-Betrieb.
- Seite 13 Bedienungsanleitung RANDOM (Zufallsgenerator) Der Zufallsgenerator wählt einen Titel aus und startet die Wiedergabe. Nach Ende dieses Titels wird ein neues Stück zufällig ausgewählt und wiedergegeben. - Drücken Sie die RANDOM-Taste, um den Zufallsgenerator zu starten. Die Zufallsgeneratorkennung (RAN- DOM) leuchtet im Display auf. - Drücken Sie die RANDOM-Taste erneut, um die Funktion zu beenden.
- Seite 14 FOLDER Durch Drücken der FOLDER-Taste können Sie durch Ihre MP3-Ordner navigieren. Bluetooth® Sie können Ihre mobilen Geräte wie Smartphones und Tablets per Bluetooth® mit der TLS Combibox verbinden. ® Aktivieren Sie dazu an Ihrem mobilen Gerät die Bluetooth®-Funktion. Das Gerät sucht normalerweise automa- tisch nach verfügbaren Geräten in der Umgebung und zeigt nach erfolgreicher Suche die TLS...
-
Seite 15: Fernbedienung
Drücken Sie die ID3-Taste für 2 Sekunden, um ID3-Informationen des Titels im Display anzuzeigen. Diese können Angaben zum Titel, Ordnername oder Titelnummer sein. Fernbedienung Mit der Infrarot-Fernbedienung können Sie je nach Modell den Media Player des TLS Gerätes bedienen. Die ®... - Seite 16 Bedienungsanleitung Inbetriebnahme der Fernbedienung (Batteriewechsel) Die Infrarot-Fernbedienung wird mit einer Knopfzelle des Typs CR2025 3V betrieben. Drücken Sie den Batterierie- gel zur Gehäusemitte und ziehen Sie anschließend das Batteriefach aus der Fernbedienung heraus. Nehmen Sie die vorhandenen Batterien aus dem Batteriefach und legen Sie eine neue Batterie in den Batterieaufnehmer ein. Stellen Sie sicher, dass die Batterien mit richtiger Polarität („+“-Zeichen, positive Polung nach oben) in der Fern- bedienung eingelegt sind.
-
Seite 17: Das Mischpult
Bedienungsanleitung Das Mischpult M100 Serie Bild 6 Mischpult Lautstärkeregelung Mit dem Regler TAPE/CD steuern Sie die Lautstärke des Kassettenlaufwerks, des CD-Laufwerks und der exter- nen Geräte. Drehen Sie den Lautstärkeregler nach rechts, um die maximale Lautstärke einzustellen und entspre- chend links herum, um die Lautstärke zu reduzieren. Mit dem Lautstärkeregler MIC 1 und MIC 2 können Sie die Lautstärke des Mikrofons steuern. -
Seite 18: Laden Des Gerätes
Bedienungsanleitung Batteriebetriebene Geräte (M200 Serie) Laden des Gerätes Batteriebetriebene Geräte sind mit einer automatischen Ladeelektronik ausgestattet. Im Netzbetrieb übernimmt diese Elektronik den Ladeprozess der Batterie. Gleichzeitig kann dabei das Gerät weiter benutzt werden. Der Ladevorgang wird mit der Leuchtdiode CHARGE angezeigt. Der aktuelle Zustand der Batteriekapazität wird über die Prozentanzeigen angegeben. -
Seite 19: Externe Anschlüsse
Über die Anschlüsse MIC bzw. MIC 1 und MIC 2 können Sie drahtgebundene Mikrofone mit einem 6,3-mm-Klin- kenstecker an das Gerät anschließen. LS-OUT Über den Anschluss LS-OUT kann die aktive TLS M100 LS PLUS angeschlossen werden. Der Anschluss LS- ®... - Seite 20 Über den Anschluss USB innerhalb des Zubehörfaches laden Sie ihr mobiles Gerät wie Tablet oder Smartphone. Über den USB-Anschluss am Media Player geben Sie Ihre Musikdaten wieder. Integrierter Trolly Die TLS Combibox verfügt über einen integrierten Trolly. Drücken Sie den Arretierknopf in der Mitte des Trolley- ®...
-
Seite 21: Zubehörfach (Abschließbar)
Bedienungsanleitung Zubehörfach (abschließbar) Die TLS Combibox verfügt über ein Aufbewahrungsfach, um das produkttypische Zubehör wie Netzkabel, Fern- ® bedienung und Funkmikrofone aufzubewahren. Darüber hinaus haben Sie zusätzlich die Möglichkeit, über die dort integrierten Anschlüsse USB und AUX IN Ihr mobiles Gerät mit der Combibox zu verbinden und gleichzeitig sicher aufzubewahren. -
Seite 22: Reinigung, Entsorgung, Support, Garantie/Gewährleistung
Bedienungsanleitung Hinweis: Sollte das Mikrofon nicht funktionieren, prüfen Sie zuerst, ob das TLS Gerät an die ® Netzsteckdose angeschlossen bzw. das Mikrofon eingeschaltet ist. Stellen Sie sicher, dass die Batterie im Mikrofon nicht geschwächt ist. Bei einer Verzerrung überprüfen Sie bitte, ob die Lautstärke der Audioquelle nicht auf einen zu hohen Pegel eingestellt ist. -
Seite 23: Reinigung Des Tls
Die Seitenteile des Gerätes sind mit abwaschbarem Material beschichtet. - Benutzen Sie in hartnäckigen Fällen einen leicht angefeuchteten weichen Lappen. Entsorgung Wenn Sie sich von Ihrem TLS Gerät trennen möchten, entsorgen Sie dieses Produkt zu den aktuellen Bestim- ® mungen. Auskunft erteilt Ihre kommunale Sammelstelle. -
Seite 24: Betriebsprobleme
Bedienungsanleitung Betriebsprobleme Problem Mögliche Ursache Maßnahme Gerät lässt sich nicht einschalten • Netzstecker nicht richtig • Stecker fest in die Steckdose schieben angeschlossen • Sicherung defekt • Netzkabel aus Gerät ziehen • Sicherungshalter mit Sicherung aus dem Kaltgeräteeinbauste- cker ziehen (seitlich am Gehäuse) •... - Seite 25 Ihr Gerät zu verbinden. Hiermit erklärt Arnulf Betzold GmbH, dass die Funkanlage in den verbauten Produkten M100 Blue, M100 Funk, M100 Combi, M200 Blue, M200 Funk und M200 Combi der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse (am Ende der Seite)
- Seite 26 Bedienungsanleitung Tabelle Technische Daten M100 Blue M100 Funk M100 Combi M100 LS PLUS Nr./Art. 754600 754601 754602 755203 Verstärker Leistung ms 70 W 70 W 70 W 70 W Bandbreite 20-20.000 Hz 20-20.000 Hz 20-20.000 Hz 20-20.000 Hz 92 Dynamik...
- Seite 27 Bedienungsanleitung Tabelle Technische Daten M200 Blue M200 Funk M200 Combi Nr./Art. 756271 756272 756273 Verstärker Leistung ms 70 W 70 W 70 W Bandbreite 35-15.000 Hz 35-15.000 Hz 35-15.000 Hz Dynamik 90 dB 90 dB 90 dB Verzerrungen 0.5 % 0.5 % 0.5 % Impedanz...
