Inhaltszusammenfassung für Extech DV690

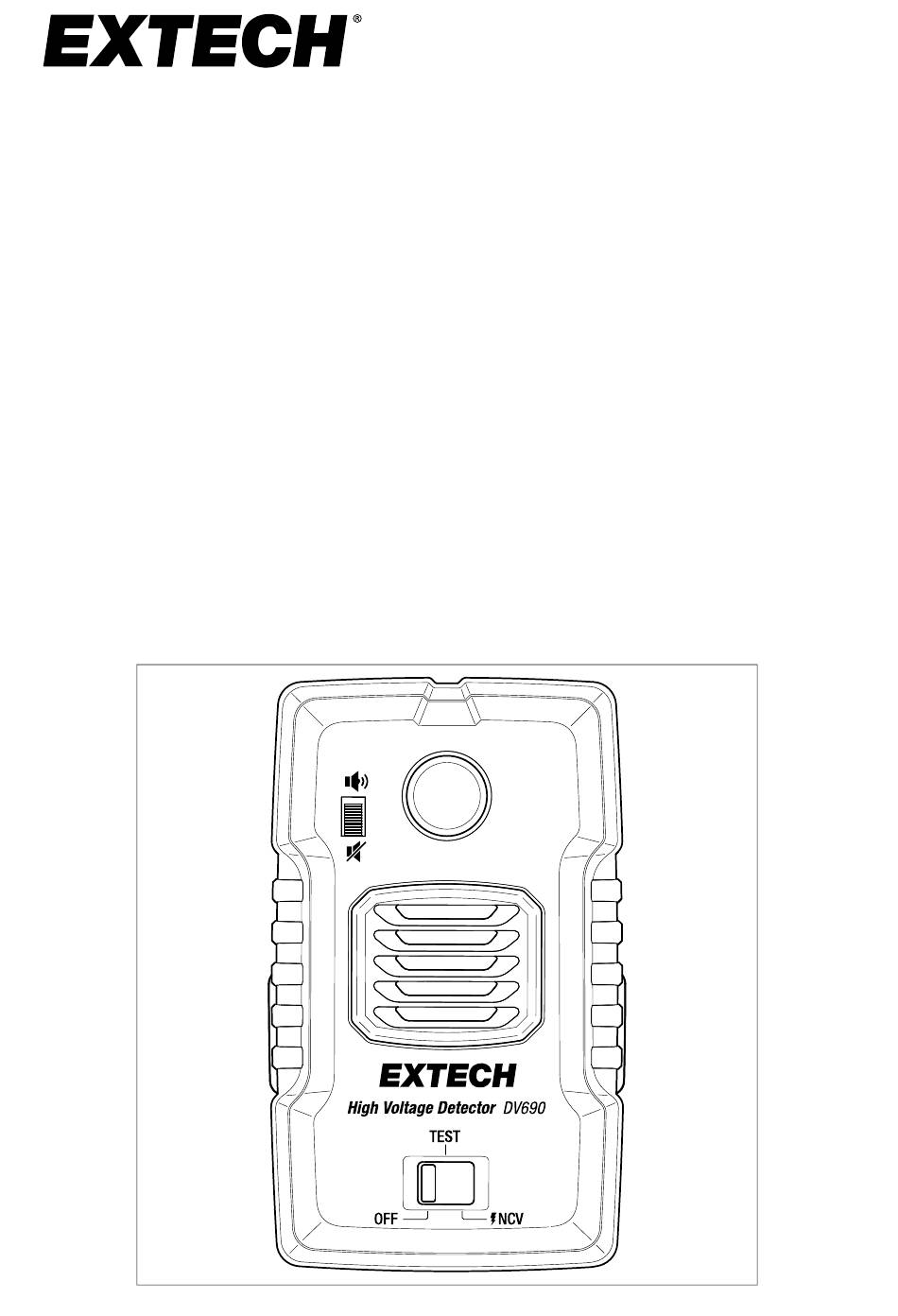

- Seite 1 Benutzerhand- buch Hochspannungsdetektor MODELL DV690...
-
Seite 2: Inhaltsverzeichnis
Einlegen der Batterien ..........4 Produktsicherungstests............5 Automatischer Selbsttest..........5 Manueller Sicherungstest ..........5 Umgebungsgeräuschetest des Summers......5 Tragen des DV690 ...............6 Optionen zum Tragen des Detektors ....... 6 Mit einem Hot-Stick .............7 So befestigen Sie den Detektor an einem Hot-Stick.... 7 Grundlegende Bedienschritte ..........8 Überlegungen zu Abstand und Spannung ......9... -
Seite 3: Einleitung
Einleitung 1.1 Produktübersicht Der Extech-Hochspannungsdetektor, Modell DV690, erkennt das Vorhanden- sein von Wechselspannung und warnt Sie (akustisch und optisch), wenn Sie sich in unmittelbarer Nähe zu spannungsführenden Geräten und gefährlichen Spannungen befinden. Die kontaktlose Sensorplatte erkennt abgestrahlte elektrische Felder, wenn sie sich einem stromführenden Leiter nähert. -
Seite 4: Produktbeschreibung
Produktbeschreibung 2.1 Beschreibungen der Vorder- und Rückseite Abbildung 2.1 Produktbeschreibung 1. LED-Signalleuchte: Leuchtet, wenn Spannung erkannt wird 2. Schalter zum Stummschalten des Summers 3. Akustischer Summer: Ertönt, wenn Spannung erkannt wird 4. Funktions-Auswahlschalter 5. Schlitze für elastischen Armgurt oder Hot-Stick-Adapter 6. -
Seite 5: Hot-Stick-Befestigungsadapter
Produktbeschreibung 2.2 Hot-Stick-Befestigungsadapter Abbildung 2.2 Hot-Stick-Adapterzubehör 1. Zylinder 2. Zylinderschraube 3. Zylinderhalterung 4. Universeller Keilverbinder Anweisungen zur Montage des Adapters, zum Anschließen an den Detektor und zum Anbringen eines Hot-Sticks finden Sie in Abschnitt 6 Verwenden ei- nes Hot-Sticks. 2.3 Bedienschalter 1. -
Seite 6: Batteriebetrieb
Batteriebetrieb Der DV690 ist batteriebetrieben: mit drei (3) 1,5-V-AA-Alkali-Batterien (LR03) im hinteren Fach. Wenn der Detektor beim Bewegen des Funktionsschalters in Stellung TEST nicht akustisch und optisch warnt, ersetzen Sie die Batterien und versuchen es erneut. Verwenden Sie den Detektor nicht, wenn er sich nicht normal einschalten lässt. -
Seite 7: Produktsicherungstests
Produktsicherungstests WARNUNG Führen Sie vor der Verwendung bitte alle nachfolgenden Sicherungsverfahren durch, um einen korrekten und sicheren Betrieb zu gewährleisten. Die Nichtbeachtung dieser War- nung kann zu schweren oder tödlichen Verletzungen führen. 4.1 Automatischer Selbsttest 1. Stellen Sie den Auswahlschalter in die Position TEST. 2. -
Seite 8: Tragen Des Dv690
Tragen des DV690 Der DV690 kann verwendet werden, indem Sie ihn einfach in der Hand halten. Es ist jedoch möglicherweise komfortabler, den Detektor an Ihrem Körper zu tragen, damit Sie Ihre Hände frei haben. Der Detektor kann während des Be- triebs um den Hals oder am Arm getragen oder vorne an einer Jacken- oder Gürteltasche befestigt werden. -
Seite 9: Mit Einem Hot-Stick
Herstellern (z. B. am Hastings-Modell HV3357) befestigt werden kann. 6.1 So befestigen Sie den Detektor an einem Hot-Stick Abbildung 6.1 Anbringen des Hot-Stick-Adapters am DV690 Befestigen Sie den Zylinder (1) am Detektor, indem Sie die Zylinderhalterung (2) an den Schlitzen auf der Rückseite des Detektors befestigen. -
Seite 10: Grundlegende Bedienschritte
Produktsicherungenbeschrieben. 3. Tragen Sie den Detektor, halten Sie ihn in der Hand oder befestigen Sie ihn an einem Hot-Stick, wie in Abschnitt 5 Tragen des DV690 und Ab- schnitt 6 Verwenden eines Hot-Sticks beschrieben. 4. Stellen Sie den Funktionsschalter in die Position NCV. -
Seite 11: Überlegungen Zu Abstand Und Spannung
Diese Informationen dienen nur zur allgemeinen Orientierung und ersetzen nicht die Proto- kolle, die Sie eventuell zur Gewährleistung der Sicherheit haben. Gehen Sie stets vorsich- tig vor und überprüfen Sie vor jeder Verwendung die Funktion der DV690. Siehe auch Abbildung 8.1 hinsichtlich der in der folgenden Liste angegebe- nen Beispiele. - Seite 12 Überlegungen zu Abstand und Spannung Abbildung 8.1 Abbildung zum Verhältnis von Abstand und Spannung VORSICHT Abbildung 8.1 dient lediglich als allgemeine Richtlinie zu Referenzzwecken. Die Abstände sind Näherungswerte, und die Spannungen können je nach Region abweichen. #NAS100064; r. AA/73952/73959; de-DE...
-
Seite 13: Technische Daten
Technische Daten AC-Spannungserkennungs- 100 V AC bis 69 kV AC bereich Frequenzbandbreite 50–60 Hz Intensität des akustischen Max. 106 dB (ca.); Intensität variiert mit der erkannten Summers Spannung. Optischer Alarm Helle rote LED mit einer Intensität von 507 Lux Betriebstemperatur –10 ℃... -
Seite 14: Zweijährige Garantie
Zweijährige Garantie FLIR Systems, Inc. garantiert, dass dieses Gerät der Marke Extech für 2 Jahre ab dem Lieferdatum frei von Teile- und Verarbeitungsfehlern ist. Den vollstän- digen Garantietext finden Sie unter dem folgenden Link: http://www.extech.com/support/warranties #NAS100064; r. AA/73952/73959; de-DE... -
Seite 15: Service Und Support
Service und Support Telefonischer Kundendienst: https://support.flir.com/contact E-Mail-Adresse für Kalibrierung, Reparatur und Rücksendung: repair@extech. Technischer Support: https://support.flir.com #NAS100064; r. AA/73952/73959; de-DE... - Seite 16 #NAS100064; r. AA/73952/73959; de-DE...
- Seite 18 Benutzerhand- buch last page Website http://www.flir.com Customer support http://support.flir.com Copyright © 2021, FLIR Systems, Inc. All rights reserved worldwide. Disclaimer Specifications subject to change without further notice. Models and accessories subject to regional market considerations. License procedures may apply. Products described herein may be subject to US Export Regulations.
