Senix CSE18-L-EU Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

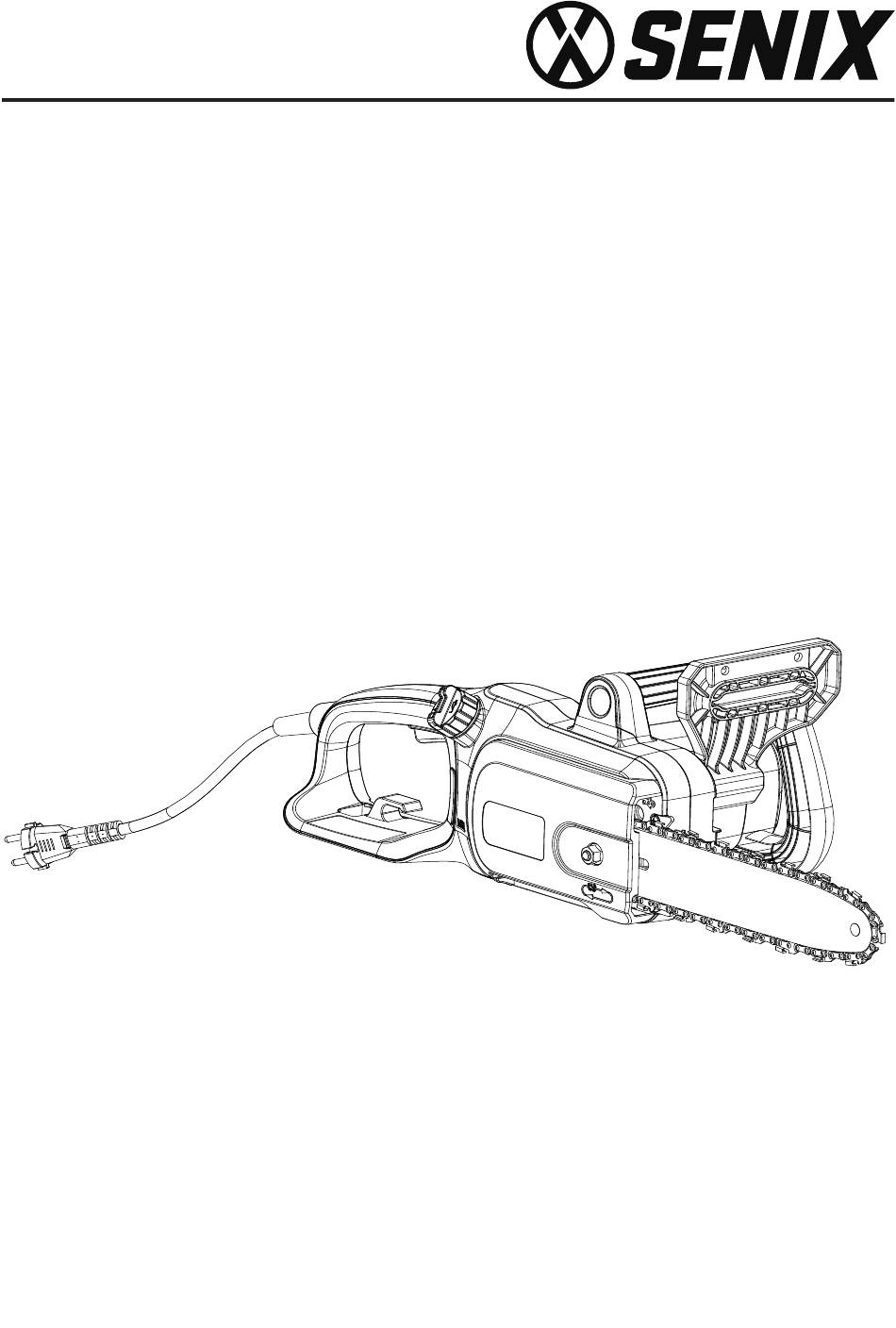

220V-240V
Elektrische Kettensäge
Bedienungsanleitung
Modell: CSE18-L-EU
Sie finden alle Kundendienst-Informationen auf www.senixtools.eu.
ACHTUNG: LESEN SIE VOR DEM GEBRAUCH DIESES PRODUKTS DIESE BEDIENUNGSANLEITUNG UND
BEFOLGEN SIE ALLE SICHERHEITSVORSCHRIFTEN UND BETRIEBSANWEISUNGEN.
ÜBERSETZUNG DER ORIGINALANLEITUNGEN

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Senix CSE18-L-EU

  • Seite 1 220V-240V Elektrische Kettensäge Bedienungsanleitung Modell: CSE18-L-EU Sie finden alle Kundendienst-Informationen auf www.senixtools.eu. ACHTUNG: LESEN SIE VOR DEM GEBRAUCH DIESES PRODUKTS DIESE BEDIENUNGSANLEITUNG UND BEFOLGEN SIE ALLE SICHERHEITSVORSCHRIFTEN UND BETRIEBSANWEISUNGEN. ÜBERSETZUNG DER ORIGINALANLEITUNGEN...

  • Seite 2: Sicherheits- Und Internationale Symbole

    SICHERHEITS- UND INTERNATIONALE SYMBOLE Diese Bedienungsanleitung beschreibt die Sicherheits- und internationalen Symbole und Piktogramme, die eventuell auf diesem Produkt angebracht sind. Lesen Sie die Bedienungsanleitung, um umfassende Informationen zu Wartung sowie Reparatur Sicherheit, Montage, Betrieb und zu erhalten. Gegenstände, die vom Gerät Vorsicht/Warnung weggeschleudert werden, können den Bediener oder andere umstehende Personen...

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS SICHERHEITSHINWEISE............3 BESCHREIBUNG IHRES GERÄTS..........8 TECHNISCHE DATEN*..............9 VORBEREITUNG DER KETTENSÄGE........10 BETRIEB...................12 SÄGETECHNIKEN..............14 WARTUNG UND EINSTELLUNGEN.........16 TEILE..................19 EU-KONFORMITÄTSERKLÄRUNG........21 SICHERHEITSHINWEISE Allgemeine Sicherheitshinweise zu ELEKTRISCHE SICHERHEIT Elektrowerkzeugen 1. Die Netzstecker der Elektrowerkzeuge müssen in die Steckdosen passen. Verändern WARNUNG: Sie den Stecker niemals auf Lesen Sie alle Sicherheitshinweise irgendeine Weise.

  • Seite 4: Personensicherheit

    Einsatz im Freien geeignet ist. Die bevor Sie das Elektrowerkzeug einschalten. Ein Schraubenschlüssel Stromschlaggefahr verringert sich bei Gebrauch eines Netzkabels, das für oder ein Einstellschlüssel, der noch den Einsatz im Freien geeignet ist. an einem beweglichen Teil des 6. Wenn der Gebrauch eines Elektrowerkzeuges befestigt ist, kann Elektrowerkzeuges an einem Verletzungen verursachen.

  • Seite 5: Wartung

    das Zubehör wechseln oder das Verwendung baugleicher Ersatzteile Elektrowerkzeug verstauen. Solche warten. Dies sorgt dafür, dass die vorsorglichen Sicherheitsmaßnahmen Sicherheit des Elektrowerkzeugs nicht verringern die Gefahr, dass sich das beeinträchtigt wird. Elektrowerkzeug unbeabsichtigt SICHERHEITSHINWEISE ZU einschaltet. 4. Bewahren Sie nicht benutzte KETTENSÄGEN Elektrowerkzeuge außerhalb 1.

  • Seite 6: Ursachen Von Rückschlag Und Vorbeugung Dagegen Durch Den Benutzer

    6. Immer auf einen festen Stand achten der Kettensäge keinen Kunststoff, und die Kettensäge nur auf festem, Mauerwerk oder Baumaterialien, die sicherem und ebenem Untergrund nicht aus Holz sind. Die Verwendung einsetzen. Rutschige oder instabile der Kettensäge für Aufgaben, die von Flächen, wie zum Beispiel Leitern, ihrem bestimmungsgemäßen Zweck können zum Verlust des Gleichgewichts...

  • Seite 7: Verringerung Von Vibrationen Und Lärm

    dass Sie der Rückschlagenergie VERRINGERUNG VON VIBRATIONEN entgegenwirken können. Die UND LÄRM Rückschlagkräfte können vom Begrenzen Sie die Arbeitszeit, wählen Benutzer kontrolliert werden, wenn Sie vibrations- sowie lärmarme geeignete Vorsichtsmaßnahmen Betriebsarten und tragen Sie persönliche getroffen werden. Lassen Sie die Schutzausrüstung, um die Auswirkungen Kettensäge nicht los.

  • Seite 8: Sachgemässe Und Unsachgemässe Verwendung

    Fehlfunktion vorliegt. Lassen Sie das des Vibrationssyndroms gehören: Gerät von einer qualifizierten Fachkraft Taubheitsgefühl, Gefühlsverlust, überprüfen und ggf. reparieren, bevor Kribbeln, Stechen, Schmerzen, Sie es wieder in Betrieb nehmen. Kraftverlust, Veränderungen der Hautfarbe oder des Hautzustandes SACHGEMÄSSE UND Diese Symptome treten normalerweise UNSACHGEMÄSSE VERWENDUNG in den Fingern, Händen oder Handgelenken auf.

  • Seite 9: Beschreibung Ihres Geräts

    BESCHREIBUNG IHRES GERÄTS Modell: CSE18-L-EU Zum einfachen Stutzen, Fällen, Holzschneiden und Entfernen von Stützwurzeln Vorderer Griff Ein/Aus-Schalter Vorderer Handschutz (Kettenbremshebel) Sicherheitsschalter Sägekette Hinterer Griff Führungsschiene Netzkabel mit Stecker Haltering Kabelzugentlastung Abdeckung Lüftungsschlitze Kralle Ölstand-Sichtfenster Spannschraube Öltankverschluss der Kette Bolzen Abdeckung der Führungsschiene Ölzufuhröffnung...

  • Seite 10: Technische Daten

    TECHNISCHE DATEN* Modell CSE18-L-EU Nennspannung 220V-240V/50Hz Motorentyp Universalrad Nenneingangsleistung 1800 W Leerlaufdrehzahl 7500 RPM Maximale Geschwindigkeit der Kette 14 m/s Kraftstofftankinhalt: 120 ml YS14-52-507P Sägekettenmodell 3/8LP-A-52 Kettenschienenmodell Schalldruckpegel = 96,3 dB(A) (EN 60745-1, EN 60745-2-13) =3,0 dB(A) Gemessener Schallleistungspegel: =107,3 dB(A)

  • Seite 11: Auspacken

    VORBEREITUNG DER KETTENSÄGE AUSPACKEN (1/8 Zoll) von der Kettenschiene der Säge entfernt werden können. 4. Überspannen Sie die Kette NICHT: Dies führt WARNUNG: zu übermäßigem Verschleiß und reduziert die Falls Geräteteile fehlen oder defekt sind, nehmen Lebensdauer von Schiene und Kette. Sie das Gerät erst in Betrieb, nachdem die defekten Teile repariert oder ersetzt wurden.

  • Seite 12: Befüllen Des Automatischen Ölsystems

    BEFÜLLEN DES AUTOMATISCHEN MONTAGE DER FÜHRUNGSSCHIENE ÖLSYSTEMS UND SÄGEKETTE 1. Legen Sie das Gerät auf eine geeignete ebene Fläche mit dem vorderen Griff nach oben zeigend. VORSICHT! 2. Lösen Sie den Haltering mit dem Schraubenschlüssel und entfernen Sie ihn zusammen mit der Abdeckung Die Kettensäge wird NICHT mit Öl gefüllt geliefert.

  • Seite 13: Vorbereitung

    BETRIEB VORBEREITUNG 9. Lassen Sie die Kette für Sie schneiden. Lassen Sie die Säge während des gesamten Schnitts mit Prüfen Sie vor jedem Gebrauch die folgenden Punkte, voller Geschwindigkeit laufen. Erstbenutzer sollten um sichere Arbeitsbedingungen zu gewährleisten. als Mindestvorbereitung zuerst Stämme auf einem Sägebock oder einem Gestell schneiden.
  • Seite 14 RÜCKSCHLAGBREMSE Die Rückschlagbremse ist ein Sicherheitsmechanismus, der durch den vorderen Handschutz aktiviert wird. Bei einem Rückschlag stoppt die Sägekette sofort (Abb. 7). Die folgende Funktionsprüfung sollte vor jedem Einsatz durchgeführt werden. Der Zweck der Kettenbremsenprüfung ist es, die Möglichkeit von Verletzungen durch Rückschlag zu verringern: 1.

  • Seite 15: Sägetechniken

    SÄGETECHNIKEN WICHTIG: Erstanwendern empfehlen wir zur Beschreibung des Fällens: Fluchtwege Vorbereitung zuerst Stämme auf einem Sägebock oder einem Gestell zu schneiden. Fällrichtung • Zuerst die unteren Äste des Baumes absägen. Auf diese Weise können die geschnittenen Äste leichter auf den Boden fallen. • Am Ende des Schnittes nimmt das Gewicht der Säge für den Anwender plötzlich zu, da sie nicht mehr von Gefahrenbereich einem Ast getragen wird.

  • Seite 16: Entasten Eines Baums

    FÄLLSCHNITT Wenn der Stamm nur an einem Ende gestützt wird, schneiden Sie von der Unterseite her 1/3 des Setzen Sie den Fällschnitt mindestens 50 mm oberhalb Durchmessers (Unterbock) (Abb. 12). Führen Sie dann des waagrechten Fällkerbschnitts an (Abb. 9). den letzten Schnitt von oben durch den Stamm, bis er Führen Sie den Fällschnitt parallel zum waagrechten auf den ersten Schnitt trifft.
  • Seite 17 Um die vollständige Kontrolle beim Durchschneiden zu bewahren, verringern Sie den Sägedruck kurz vor Beendigung des Schnitts, ohne den Griff an den Kettensägegriffen zu lockern. Die Kette nicht den Boden berühren lassen. Warten Sie nach Abschluss des Schnittes, bis die Sägekette angehalten hat, bevor Sie die Kettensäge bewegen.

  • Seite 18: Wartung Und Einstellungen

    WARTUNG UND EINSTELLUNGEN REINIGUNG/LAGERUNG 3. Zum Drehen des Kettenrads lösen Sie den Kettenstopp und ziehen die Kette mit der Hand, • Reinigen Sie das Kunststoffgehäuse der Kettensäge bis die ungefettete Seite des Kettenrads mit der mit einer weichen Bürste und einem sauberen Tuch. Fettbohrung übereinstimmt. Wiederholen Sie den • Verwenden Sie dabei wederWasser noch Lösemittel Schmiervorgang.

  • Seite 19: Sägekettenrichtung

    Schneidespitze und dem Grat (Abb. 16). Wenn nötig, Schneidkantenlänge feilen Sie mit einer Flachfeile den Grat ab, um bei der Schnitttiefe einen Wert von 0,635 mm (0,025 Zoll) zu erreichen. Messgeräte sind bei den meisten Schnitttiefeneinstellung Kettensägenhändlern erhältlich. 0,025 Zoll • Wenn die Säge nicht ordnungsgemäß funktioniert, bringen Sie sie zu einem qualifizierten Kettensägen- Servicecenter, um die Säge überprüfen zu lassen.

  • Seite 20: Austausch Der Sägekette Und Der Kettenschiene

    AUSTAUSCH DER SÄGEKETTE UND DER KETTENSCHIENE WARNUNG: Schließen Sie die Kettensäge nicht an das Verlängerungskabel und die Stromquelle an, bevor sie vollständig zusammengebaut ist. Tragen Sie beim Umgang mit der Kette immer Handschuhe. WARNUNG: Tragen Sie beim Umgang mit Sägeketten immer Schutzhandschuhe.

  • Seite 21: Teile

    TEILE CSE18-L-EU WWW.SENIXTOOLS.EU...
  • Seite 22 Teil # BESCHREIBUNG Menge Teil # BESCHREIBUNG Menge 199140000020 Kettenschiene 8342-432101- Drehfeder des Schalters 0000000 201001000028 Kettensäge 8342-463002- Drücken Sie den Knopf an 8331-430402- 0000000 der Feder. Messerabdeckung 0000110 201042000007 Knopf 207170400002 Schraubenschlüssel 207180900006 Doppelmikroschalter 8NG-08D Sechskant-Flanschmutter 239-0011 Buchsenanschluss 199001000530 Verschlusskappeneinheit 8184-282102- Kabel-Druckplatte 0001710...

  • Seite 23: Eu-Konformitätserklärung

    EU-KONFORMITÄTSERKLÄRUNG SENIX Europe GmbH, Theodorstraße 42 – 90, Haus 2b 22761 Hamburg Deutschland erklären hiermit, dass diese elektrische Kettensäge ist für das einfache Stutzen, Fällen, Holzschneiden und Entfernen von Stützwurzeln Modell: CSE18-L-EU die Anforderungen der MD-Richtlinie 2006/42/EG und die folgenden nationalen Regelungen erfüllen: EMC-Richtlinie 2014/30/EU RoHS-Richtlinie (EU) 2015/863 zur Änderung der Richtlinie 2011/65 / EU...
