Inhaltszusammenfassung für OBO Bettermann SLM50

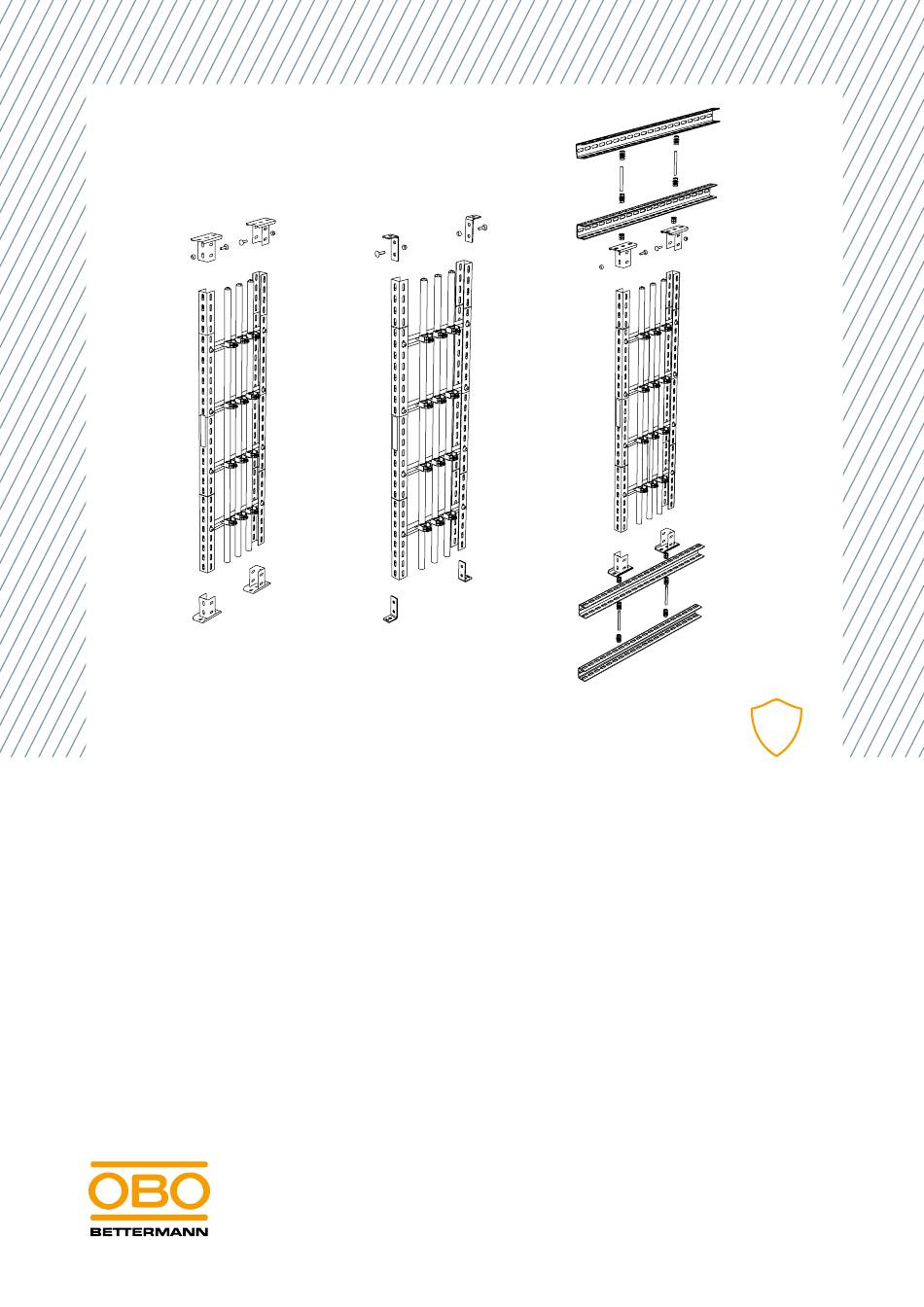

- Seite 1 Montage- anleitung Hängende Steigetrassen für den Funktionserhalt SLM50 nach DIN 4102 Teil 12...
- Seite 2 Hängende Steigetrassen für den Funktionserhalt SLM 50 Montageanleitung © 2021 OBO Bettermann Holding GmbH & Co. KG...
-
Seite 3: Inhaltsverzeichnis
7.2 Zugentlastung montieren ......33 Nachbelegung System prüfen und warten 10 System demontieren 11 System entsorgen 12 Technische Daten Hängende Steigeleitern im Funktionserhalt SLM50 3 | DE... - Seite 4 Inhaltsverzeichnis 4 | DE OBO Bettermann...
-
Seite 5: Über Diese Anleitung
Normtragekonstruktion gemäß DIN 4102 Teil 12 bei einer Kabel- verlegung auf hängenden Steigetrassen – Gutachterliche Stellungnahme Nr. GA-2020/044 (IBB) zur Normtra- gekonstruktion gemäß DIN 4102 Teil 12 bei einer Kabelverlegung auf hängenden Steigetrassen – Allgemeine Bauaufsichtliche Prüfzeugnisse der Kabelhersteller Hängende Steigeleitern für den Funktionserhalt SLM50 5 | DE... -
Seite 6: Bestimmungsgemäße Verwendung
– Die Steigetrasse sollte in die Schutzmaßnahmen bzw. den Potential- ausgleich einbezogen werden. – Die Einbindung in den Potentialausgleich des Gesamtsystems muss von Fachpersonal durchgeführt werden. Persönliche Schutzausrüstung Liste der zu verwendenden persönlichen Schutzausrüstung: Handschutz benutzen Fußschutz benutzen Augenschutz benutzen Kopfschutz benutzen 6 | DE OBO Bettermann... -
Seite 7: Benötigte Werkzeuge
Deckenmontage mit Kopfplatten direkte Deckenmontage mit Montagewinkeln — Montage im direkten Verlauf unter der Deckenöffnung mit Querprofilen Montage im direkten Verlauf unter der Deckenöffnung mit Längsprofilen Tab 1: Übersicht Montagevarianten Hängende Steigeleitern für den Funktionserhalt SLM50 7 | DE... -
Seite 8: Systemübersicht

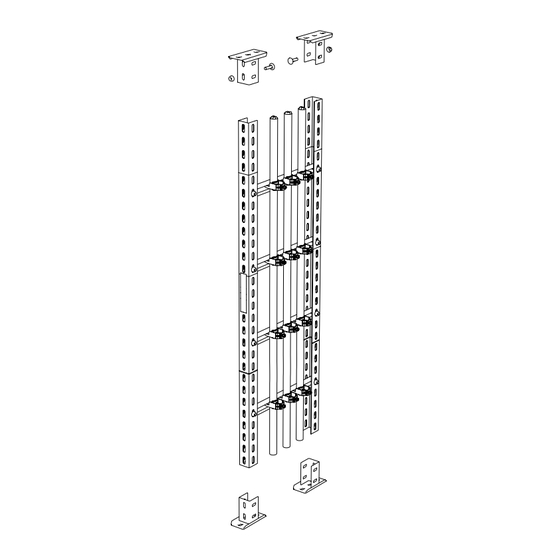

Systembeschreibung Systemübersicht Abb 2: Übersicht Systemkomponenten Steigeleiter SLM50 C... F Kopfplatte KUS 5 NOK Montagewinkel GMS 3 VW 90 Kopfplatte KUS 5 U-Stiel US7 Gewindestange M12 Dübel M12, brandschutztechnisch geprüft (z. B. Bolzenanker BZ12-15-35/110) Flachrundschraube M12 (mit Scheibe und Mutter) -
Seite 9: Variante 1: Befestigungsmaterial Für Direkte Montage Mit Kopfplatte
Gewindestange M12 Sechskantmutter M12 Unterlegscheibe M12 Tab 5: Systemkomponenten Variante 4 * Werden hängende Steigeleitern über mehrere Geschosse hinweg installiert, werden ab dem 2. Geschoss weniger U-Stiele für die Installation benötigt. Hängende Steigeleitern für den Funktionserhalt SLM50 9 | DE... -
Seite 10: Zubehör
Kennzeichnung der Kabelanlage Kennzeichnungs- schild KS-E gemäß DIN 4102-12 Tab 6: Zubehör Montage Die Steigeleiter SLM50 wird unmontiert geliefert. Bei allen Montage- varianten werden zunächst die Leiterholme an der Deckenbefestigung montiert und anschließend die Leitersprossen für die Kabelbefestigung eingesetzt. Verletzungsgefahr! WARNUNG Größe und Gewicht der Bauteile können Verletzungen verursachen. -
Seite 11: Steigeleitern Bis Max 3,5 M Geschosshöhe Montieren
Mindestrandabstand gemäß Zulassung des verwendeten Dübels einhalten. 2. Mit einem Linienlaser die Position der Bohrlöcher auf den Boden übertragen. 3. Bohrlöcher vorbohren. Ø gemäß Dübeltyp und Zulassung. Abb 4: Kopfplatten montieren Hängende Steigeleitern für den Funktionserhalt SLM50 11 | DE... - Seite 12 Funktionsverlust durch Längenausdehnung im Brandfall! WARNUNG Im Brandfall dehnt sich das Material der Steigeleiter aus. Steigeleiter am Boden nicht verschrauben. Mindestabstand von 40 mm zwischen Ende des Leiterholms und Boden einhalten. Abb 6: Loslager am Boden 12 | DE OBO Bettermann...
-
Seite 13: Leiterholme Mit Montagewinkel Montieren
4. Montagewinkel mit je einem Dübel M12 an Decke und Boden montie- ren. – Montagewinkel mit der kurzen Seite an Decke und Boden montie- ren. – Montagewinkel mit der langen Seite nach innen montieren. Hängende Steigeleitern für den Funktionserhalt SLM50 13 | DE... - Seite 14 Funktionsverlust durch Längenausdehnung im Brandfall! WARNUNG Im Brandfall dehnt sich das Material der Steigeleiter aus. Steigeleiter am Boden nicht verschrauben. Mindestabstand von 40 mm zwischen Ende des Leiterholms und Boden einhalten. Abb 10: Loslager am Boden 14 | DE OBO Bettermann...
-
Seite 15: Leiterholme Mit Querprofilen Montieren
3. Bohrlöcher vorbohren. Ø gemäß Dübeltyp und Zulassung. Abb 11: Querprofile montieren 4. U-Stiele parallel zur Steigeleiter mit je 2 Dübeln M12 montieren. Abb 12: Kopfplatten unter der Decke montieren. Hinweis! Die Gewindestangen müssen im Abstand a zueinander montiert werden. a = Steigeleiterbreite – 50 mm. Hängende Steigeleitern für den Funktionserhalt SLM50 15 | DE... - Seite 16 M12 und 2 Muttern M12 an den Gewindestangen verschrauben. Abb 13: Kopfplatten am Boden montieren Hinweis! Die Kopfplatten müssen senkrecht unter den Kopfplatten unter der De- cke montiert werden. 10. Kopfplatten am Boden mit der offenen Seite zueinander, mit je einer Flachrundschraube M12 auf dem U-Stiel montieren. 16 | DE OBO Bettermann...
- Seite 17 Im Brandfall dehnt sich das Material der Steigeleiter aus. Steigeleiter am Boden nicht verschrauben. Mindestabstand von 40 mm zwischen Ende des Leiterholms und der Oberseite des Querprofils einhalten. Abb 15: Loslager am Boden Hängende Steigeleitern für den Funktionserhalt SLM50 17 | DE...
-
Seite 18: Leiterholme Mit Längsprofilen Montieren
4. U-Stiele im 90°-Winkel zur Steigeleiter mit je 2 Dübeln M12 montie- ren. Abb 17: Kopfplatten montieren 5. Erste Gewindestange durch den unteren U-Stiel an der Deckenöff- nung führen und Mutter M12 und Unterlegscheibe M12 aufschrauben. 18 | DE OBO Bettermann... - Seite 19 Abb 18: Kopfplatten am Boden montieren Hinweis! Die Kopfplatten müssen senkrecht unter den Kopfplatten unter der De- cke montiert werden. 10. Kopfplatten am Boden mit der offenen Seite zueinander, mit je einer Flachrundschraube M12 auf den U-Stielen montieren. Abb 19: Leiterholme unter der Decke montieren Hängende Steigeleitern für den Funktionserhalt SLM50 19 | DE...
- Seite 20 WARNUNG Im Brandfall dehnt sich das Material der Steigeleiter aus. Steigeleiter am Boden nicht verschrauben. Mindestabstand von 40 mm zwischen Ende des Leiterholms und der Oberseite des Längs- profils einhalten. Abb 20: Loslager am Boden 20 | DE OBO Bettermann...
-
Seite 21: Steigeleitern Bis Max 7,0 M Geschosshöhe Montieren
2. Mit einem Linienlaser die Position der Bohrlöcher auf den Boden übertragen. 3. Bohrlöcher vorbohren. Ø gemäß Dübeltyp und Zulassung. Abb 22: Kopfplatten montieren 4. Kopfplatten mit der offenen Seite zueinander, mit je einem Dübel M12 an Decke und Boden montieren. Hängende Steigeleitern für den Funktionserhalt SLM50 21 | DE... - Seite 22 Funktionsverlust durch Längenausdehnung im Brandfall! WARNUNG Im Brandfall dehnt sich das Material der Steigeleiter aus. Steigeleiter am Boden nicht verschrauben. Mindestabstand von 70 mm zwischen Ende des Leiterholms und Boden einhalten. Abb 24: Loslager am Boden 22 | DE OBO Bettermann...
-
Seite 23: Leiterholme Mit Querprofilen Montieren
übertragen. 3. Bohrlöcher vorbohren. Ø gemäß Dübeltyp und Zulassung. Abb 25: Querprofile montieren 4. U-Stiele parallel zur Steigeleiter mit je 2 Dübeln M12 montieren. Abb 26: Kopfplatten montieren Hinweis! Die Gewindestangen müssen im Abstand y – x – y zueinander montiert werden. x = Steigeleiterbreite - 150 mm; y = 100 mm Hängende Steigeleitern für den Funktionserhalt SLM50 23 | DE... - Seite 24 M12 und 2 Muttern M12 an den Gewindestangen verschrauben. Abb 27: Kopfplatten am Boden montieren Hinweis! Die Kopfplatten müssen senkrecht unter den Kopfplatten unter der De- cke montiert werden. 10. Kopfplatten am Boden mit der offenen Seite zueinander, mit je einer Flachrundschraube M12 auf dem U-Stiel montieren. 24 | DE OBO Bettermann...
- Seite 25 Im Brandfall dehnt sich das Material der Steigeleiter aus. Steigeleiter am Boden nicht verschrauben. Mindestabstand von 70 mm zwischen Ende des Leiterholms und der Oberseite des Querprofils ein- halten. Abb 29: Loslager am Boden Hängende Steigeleitern für den Funktionserhalt SLM50 25 | DE...
-
Seite 26: Leiterholme Mit Längsprofilen Montieren
5. Erste Gewindestange durch den unteren U-Stiel führen und Mutter M12 und Unterlegscheibe M12 aufschrauben. 6. Gewindestange durch die untere Seite des oberen U-Stiels führen und von oben mit Unterlegscheibe M12 und Mutter M12 verschrauben. 26 | DE OBO Bettermann... - Seite 27 11. Leiterholme unter der Decke mit je 2 Flachrundschrauben M10 an den Kopfplatten montieren. – Holme mit der offenen Seite zueinander montieren. – Schrauben auf Anschlag im Langloch platzieren, um eine vertikale Bewegung der Steigeleiter zu verhindern. Hängende Steigeleitern für den Funktionserhalt SLM50 27 | DE...
- Seite 28 Funktionsverlust durch Längenausdehnung im Brandfall! WARNUNG Im Brandfall dehnt sich das Material der Steigeleiter aus. Steigeleiter am Boden nicht verschrauben. Mindestabstand von 70 mm zwischen Ende des Leiterholms und der Oberseite der Längsprofile einhalten. Abb 34: Loslager am Boden 28 | DE OBO Bettermann...
-
Seite 29: Leitersprossen Montieren
Leitersprossen montieren Leitersprossen montieren Abb 35: Leitersprossen montieren 1. Leitersprossen im Abstand von 300 mm von innen in die Leiterholme setzen. 2. Jeweils mit 2 Flachrundschrauben montieren. Hängende Steigeleitern für den Funktionserhalt SLM50 29 | DE... -
Seite 30: U-Stielverbinder Montieren
2. Weitere Leiterholme mit jeweils 3 Flachrundschrauben an U-Stielver- binder montieren. – Holme mit der Öffnung nach innen montieren. – Schrauben auf Anschlag im Langloch platzieren, um eine vertikale Bewegung der Steigeleiter zu verhindern. Hinweis! Der Abstand zwischen den Leitersprossen über und unter dem U-Stiel- verbinder darf maximal 300 mm betragen. 30 | DE OBO Bettermann... -
Seite 31: Kabel Befestigen
Die Kabelanlage muss gemäß DIN 4102 Teil 12 mit einem Kennzeich- nungsschild versehen werden. 1. Kennzeichnungsschild KS-E deutlich mit Permanentmarker ausfüllen. 2. Kennzeichnungsschild KS-E auf den Leiterholm der hängenden Stei- geleiter kleben. Hängende Steigeleitern für den Funktionserhalt SLM50 31 | DE... -
Seite 32: Weitere Erforderliche Maßnahmen
Weitere erforderliche Maßnahmen Weitere erforderliche Maßnahmen Deckenöffnungen mit Abschottung verschließen Im Anschluss an die Montage muss die Deckenöffnung mit einer ent- sprechenden Brandabschottung verschlossen werden. Hinweis! Für mehr Informationen zur Montage der Brandabschottung siehe Mon- tageanleitung des entsprechenden Abschottungssystems. Abb 38: Fertig montierte Zugentlastung an hängender Steigeleiter 32 | DE OBO Bettermann... -
Seite 33: Zugentlastung Montieren
Ab einer Geschosshöhe > 3,5 m muss als wirksame Unterstützungs- maßnahme die Zugentlastung ZSE90... LH für hängende Steigetrassen montiert werden. Hinweis! Für mehr Informationen zur Montage der Zugentlastung ZSE90... LH siehe Montageanleitung ZSE90. Abb 39: Fertig montierte Zugentlastung an hängender Steigetrasse Hängende Steigeleitern für den Funktionserhalt SLM50 33 | DE... -
Seite 34: Nachbelegung
Brand ausgesetzt waren, Atemschutz und Schutzkleidung tragen. Wenn das System einem Brandschadenereignis ausgesetzt wurde, muss das komplette System entnommen und entsorgt werden. Wir emp- fehlen, sich bei der Entsorgung durch einen örtlichen Brandschadensa- nierer beraten zu lassen. 34 | DE OBO Bettermann... -
Seite 35: Technische Daten
2056U M 58 FT 1158090 Bügelschelle – 2056U M 64 FT 1158104 Bügelschelle – 2056U M 70 FT 1158112 Bügelschelle – 2056U M 76 FT 1158120 Bügelschelle – Tab 7: Technische Daten Hängende Steigeleitern für den Funktionserhalt SLM50 35 | DE... - Seite 36 OBO Bettermann Holding GmbH & Co. KG Postfach 1120 58694 Menden DEUTSCHLAND Kundenservice Deutschland Tel.: +49 2373 89 - 17 00 Fax: +49 2373 89 -12 38 E-Mail: info@obo.de www.obo-bettermann.com...
