elsner elektronik Flex L Technische Daten Und Installationshinweise

Ausleger für wetterstationen, 1 kugelgelenk
D

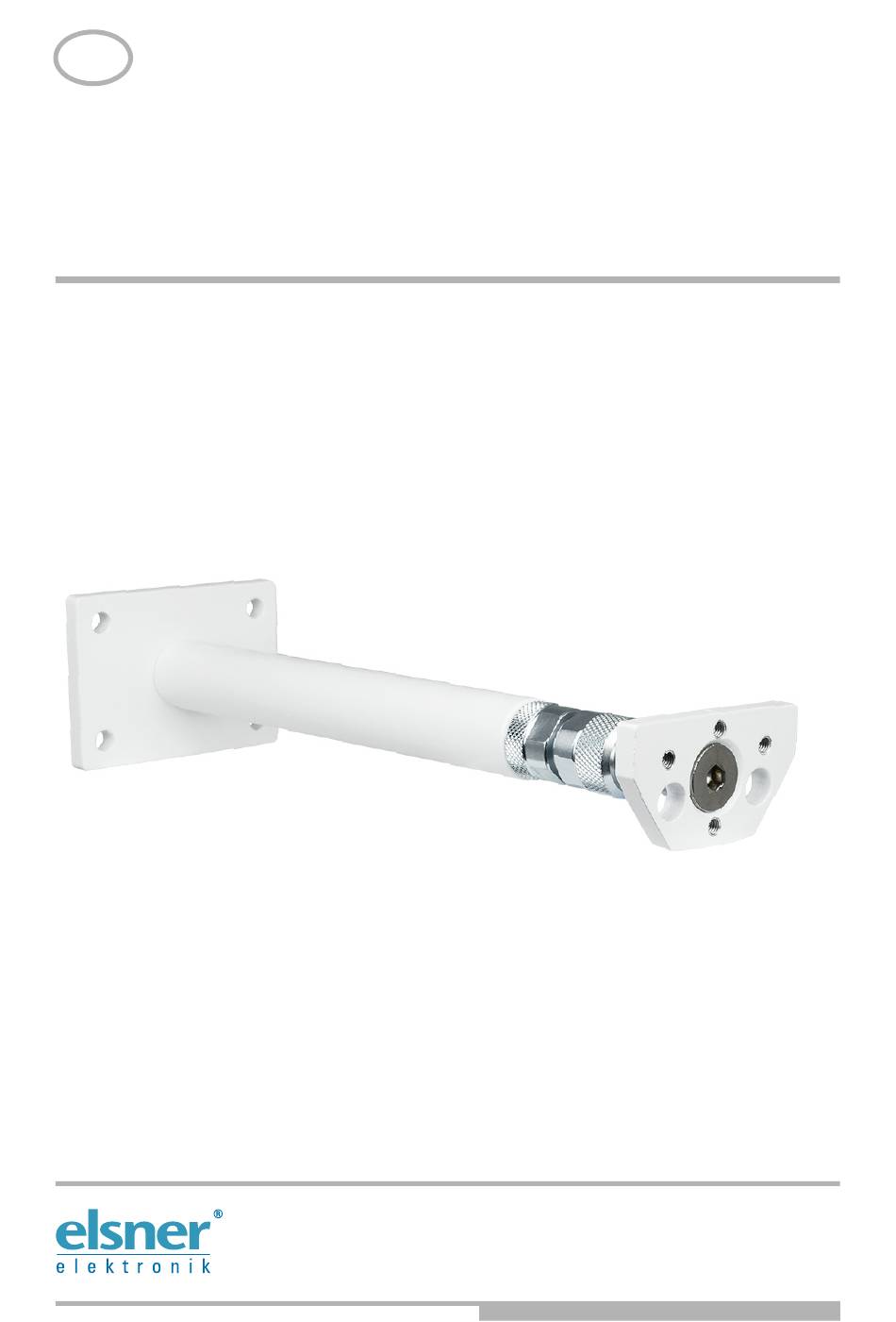

Flex L
Ausleger für Wetterstationen, 1 Kugelgelenk
Technische Daten und Installationshinweise
Artikelnummer 30115
Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik
Sohlengrund 16
75395 Ostelsheim
Deutschland
Tel. +49 (0) 70 33 / 30 945-0
Fax +49 (0) 70 33 / 30 945-20 www.elsner-elektronik.de
Technischer Service: +49 (0) 70 33 / 30 945-250
info@elsner-elektronik.de
loading

Inhaltszusammenfassung für elsner elektronik Flex L

  • Seite 1 Flex L Ausleger für Wetterstationen, 1 Kugelgelenk Technische Daten und Installationshinweise Artikelnummer 30115 Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Sohlengrund 16 75395 Ostelsheim Tel. +49 (0) 70 33 / 30 945-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 33 / 30 945-20 www.elsner-elektronik.de...
  • Seite 2: Technische Daten

    Beschreibung Beschreibung Mit dem Ausleger Flex L lassen sich Wetterstationen und -sensoren flexibel an der Wand montieren. Folgende Wetterstationen können am Ausleger befestigt werden: • Wetterstationen Suntracer KNX (basic), Suntracer KNX-GPS und KNX- Wettersensoren • Wetterstation P03i-GPS (Steuerungen WS1/WS1000 Color/Style) •...
  • Seite 3 Montage 2.1. Maße Länge 215 mm Montageplatte Wand-Montageplatte Wetterstation Feststellschraube Kugelgelenk: Verschraubung mit zwei Gabelschlüsseln SW 17 mm Wand-Montageplatte: Abb. 1 54 mm Lochdurchmesser 6,2 mm Ausleger Flex L • Stand: 29.09.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 4 Abb. 4 Schieben Sie das Wetterstations- Gehäuse von oben in den auf der Platte montierten Halter. Die Zapfen des Halters müssen dabei in den Schie- nen des Gehäuses einrasten. Ausleger Flex L • Stand: 29.09.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 5 Das Gehäuseunterteil wird von Innen mit der Sensor-Montageplatte ver- schraubt. 2.2.3. Typ Vari Abb. 7 Verwenden Sie zum Montieren die Zylin- derkopfschrauben DIN 912 M4x20 und le- gen Sie die Scheiben DIN 125 dazwi- schen. Ausleger Flex L • Stand: 29.09.2016 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 6 Abb. 8 Rückseite Vari Montageplatte Sensor Schraublöcher Die Löcher im Gehäuseunterteil müssen für die Verschraubung vorsichtig ausgebro- chen werden. Das Gehäuseunterteil wird von Innen mit der Sensor-Montageplatte ver- schraubt. Ausleger Flex L • Stand: 29.09.2016 • Technische Änderungen und Irrtümer vorbehalten.
