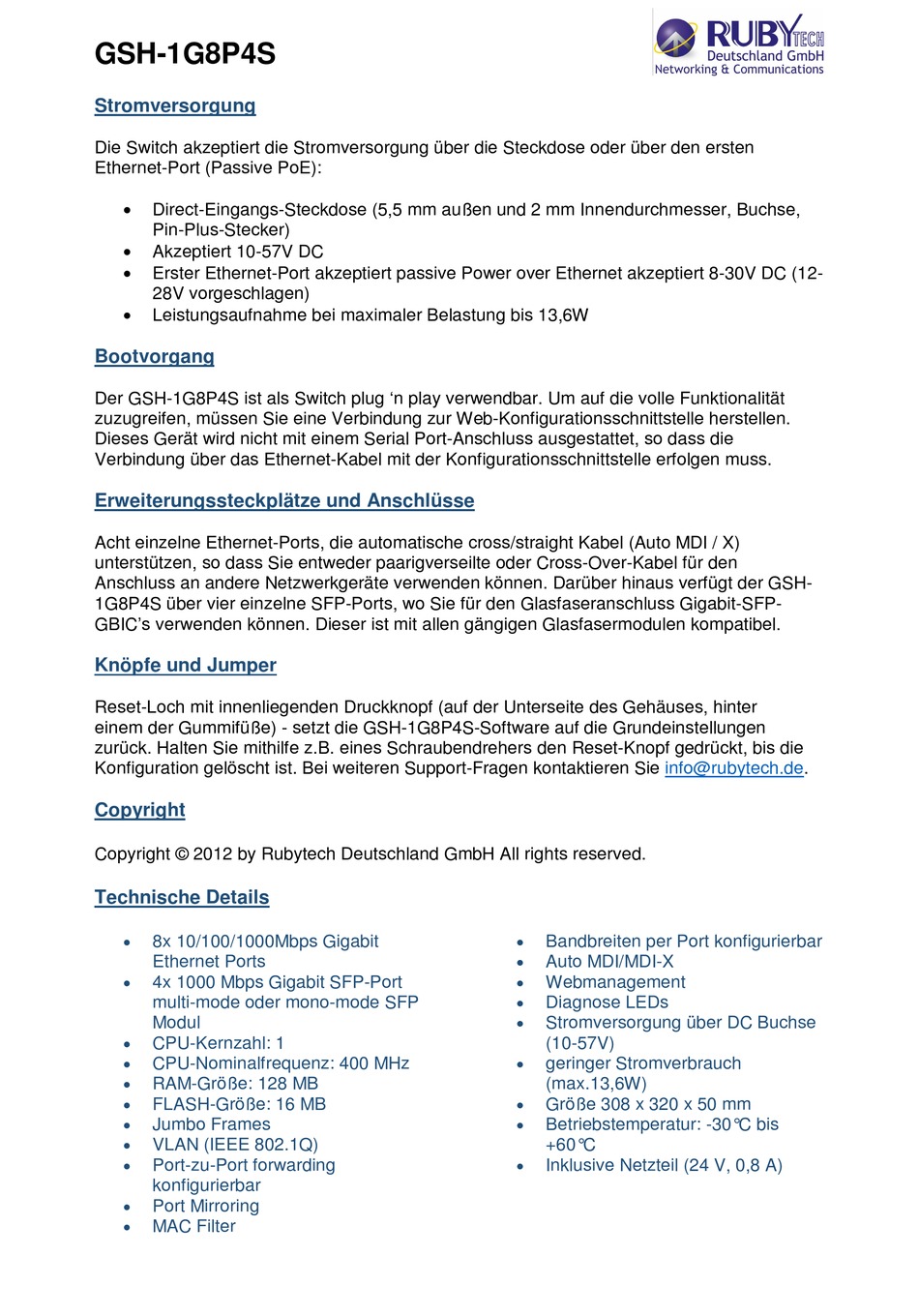

RubyTech GSH-1G8P4S Einrichtungsanleitung Seite 2
GSH-1G8P4S
Stromversorgung
Die Switch akzeptiert die Stromversorgung über die Steckdose oder über den ersten
Ethernet-Port (Passive PoE):
Direct-Eingangs-Steckdose (5,5 mm außen und 2 mm Innendurchmesser, Buchse,
Pin-Plus-Stecker)
Akzeptiert 10-57V DC
Erster Ethernet-Port akzeptiert passive Power over Ethernet akzeptiert 8-30V DC (12-
28V vorgeschlagen)
Leistungsaufnahme bei maximaler Belastung bis 13,6W
Bootvorgang
Der GSH-1G8P4S ist als Switch plug 'n play verwendbar. Um auf die volle Funktionalität
zuzugreifen, müssen Sie eine Verbindung zur Web-Konfigurationsschnittstelle herstellen.
Dieses Gerät wird nicht mit einem Serial Port-Anschluss ausgestattet, so dass die
Verbindung über das Ethernet-Kabel mit der Konfigurationsschnittstelle erfolgen muss.
Erweiterungssteckplätze und Anschlüsse
Acht einzelne Ethernet-Ports, die automatische cross/straight Kabel (Auto MDI / X)
unterstützen, so dass Sie entweder paarigverseilte oder Cross-Over-Kabel für den
Anschluss an andere Netzwerkgeräte verwenden können. Darüber hinaus verfügt der GSH-
1G8P4S über vier einzelne SFP-Ports, wo Sie für den Glasfaseranschluss Gigabit-SFP-
GBIC's verwenden können. Dieser ist mit allen gängigen Glasfasermodulen kompatibel.
Knöpfe und Jumper
Reset-Loch mit innenliegenden Druckknopf (auf der Unterseite des Gehäuses, hinter
einem der Gummifüße) - setzt die GSH-1G8P4S-Software auf die Grundeinstellungen
zurück. Halten Sie mithilfe z.B. eines Schraubendrehers den Reset-Knopf gedrückt, bis die
Konfiguration gelöscht ist. Bei weiteren Support-Fragen kontaktieren Sie info@rubytech.de.
Copyright
Copyright © 2012 by Rubytech Deutschland GmbH All rights reserved.
Technische Details
8x 10/100/1000Mbps Gigabit
Ethernet Ports
4x 1000 Mbps Gigabit SFP-Port
multi-mode oder mono-mode SFP
Modul
CPU-Kernzahl: 1
CPU-Nominalfrequenz: 400 MHz
RAM-Größe: 128 MB
FLASH-Größe: 16 MB
Jumbo Frames
VLAN (IEEE 802.1Q)
Port-zu-Port forwarding
konfigurierbar
Port Mirroring
MAC Filter
Bandbreiten per Port konfigurierbar
Auto MDI/MDI-X
Webmanagement
Diagnose LEDs
Stromversorgung über DC Buchse
(10-57V)
geringer Stromverbrauch
(max.13,6W)
Größe 308 x 320 x 50 mm
Betriebstemperatur: -30°C bis
+60°C
Inklusive Netzteil (24 V, 0,8 A)
