dallmeier Air Blast Kit Montageanleitung
Fur panomera s4/8
Inhaltszusammenfassung für dallmeier Air Blast Kit

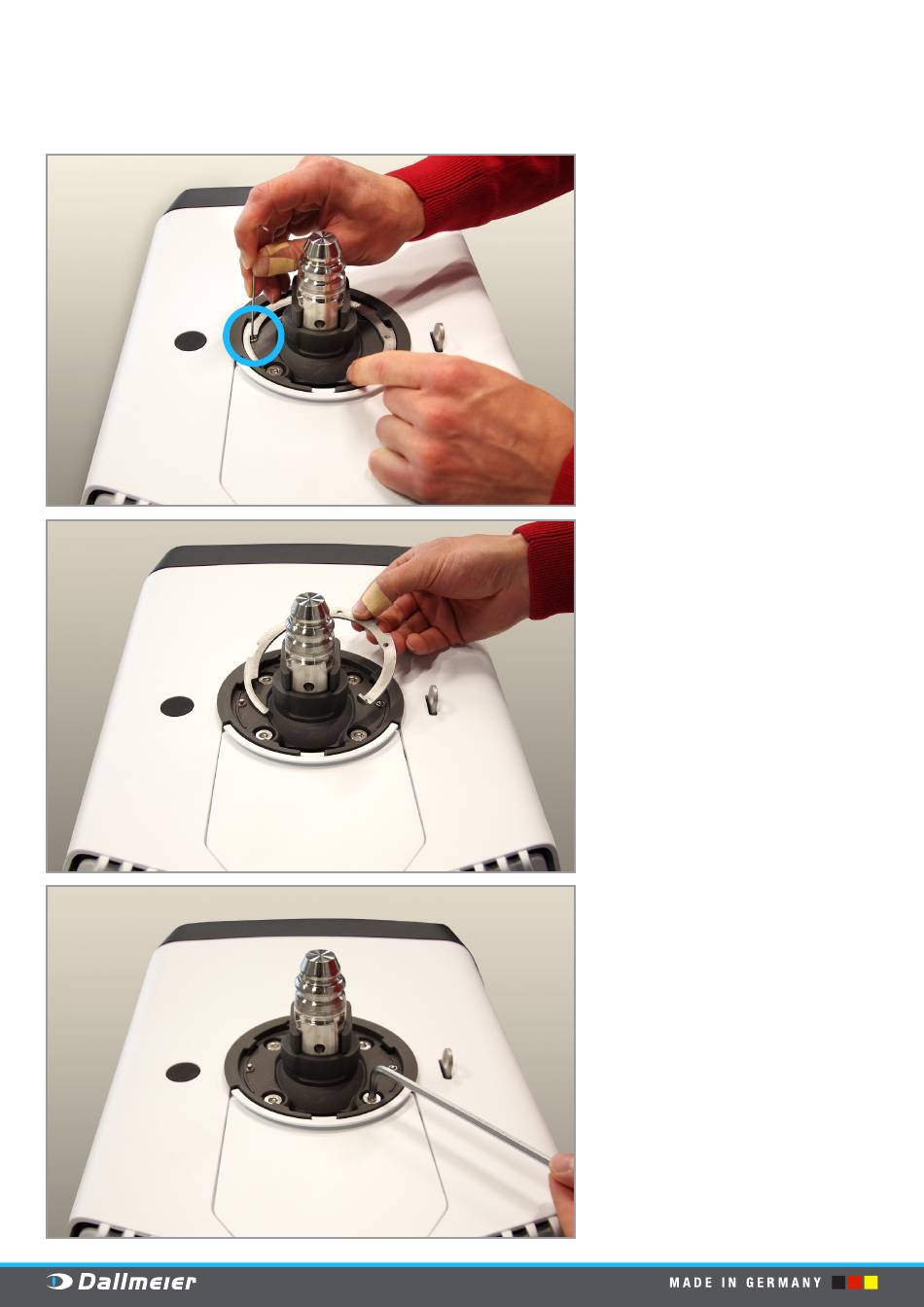

- Seite 1 Panomera® S4/8 Montage eines Panomera® Air Blast Kit an einer Panomera® S4/8 Vorbereitung Panomera® S4/8 Drücken Sie den Sicherungsstift des Verschlussrings nach unten. Entfernen Sie den Verschlussring. Lösen Sie die Schrauben des Mountera® Plug. © 2021 Dallmeier electronic V1.2.0 2021-01-14...
- Seite 2 Panomera® S4/8 Montage eines Panomera® Air Blast Kit an einer Panomera® S4/8 Entfernen Sie den Mountera® Plug. Lösen Sie die Schraube des Deckelsystem an der Rückseite des Gehäuse. Ziehen Sie das Deckelsystem nach hinten und drücken Sie die Führungsstege zusammen.
- Seite 3 Panomera® S4/8 Montage eines Panomera® Air Blast Kit an einer Panomera® S4/8 Entfernen Sie das Deckelsystem vom Gehäuse. Lösen und entfernen Sie die Schrauben des Gehäusedeckels. Heben Sie den Gehäusedeckel ab. © 2021 Dallmeier electronic V1.2.0 2021-01-14...
- Seite 4 Panomera® S4/8 Montage eines Panomera® Air Blast Kit an einer Panomera® S4/8 Entfernen Sie die drei Abdichtungsgummis. Setzen Sie die beiden Luftdruckventile an den Anschlussstellen ein und ziehen Sie diese fest. Setzen Sie die das Kupplungsventil ein und ziehen Sie es fest.
- Seite 5 Panomera® S4/8 Montage eines Panomera® Air Blast Kit an einer Panomera® S4/8 Setzen Sie beide Luftschläuche fest in die Ventil öffnungen ein. ACHTUNG: Testen Sie mit leichtem Zug die Verbindung. Bei zu leicht gesteckten Verbindungen kann die Luft ins Gehäuse entweichen.
- Seite 6 Panomera® S4/8 Montage eines Panomera® Air Blast Kit an einer Panomera® S4/8 Setzen Sie den Mountera® Plug wieder ein und ziehen Sie die Schrauben mit einem Drehmomentschlüssel mit 14,4 Nm fest. Setzen Sie den Verschlussring wieder ein und lassen Sie ihn einrasten.
